Insgesamt 25 Dampfloks der Reihe 4000 (UP-Klasse 4000) wurden im Zeitraum 1941-1944 hergestellt. Die Loks der Reihe 4000 waren die grössten Dampfloks der Union Pacific. Bekannt wurde sie unter dem Namen "Big Boy". Weitere Informationen sind hier zu finden: de.wikipedia.org/wiki/UP-Klasse_4000
Auf dieser Seite wird die Digitalisierung dieser Lok mit einem ZIMO MS990L Sounddecoder mit Däppen-Sound beschrieben.
USA TRAINS stellte vor einigen Jahren das Modell der Big Boy Dampflok in der sogenannten "Prestige Serie" im Massstab 1:29 her:
| Artikelnummer | Fahrzeugnummer | Bild |

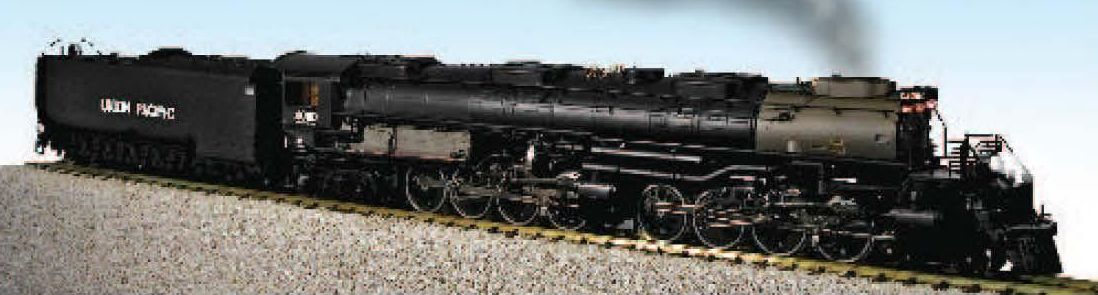

| R20040 | #4000 |  |

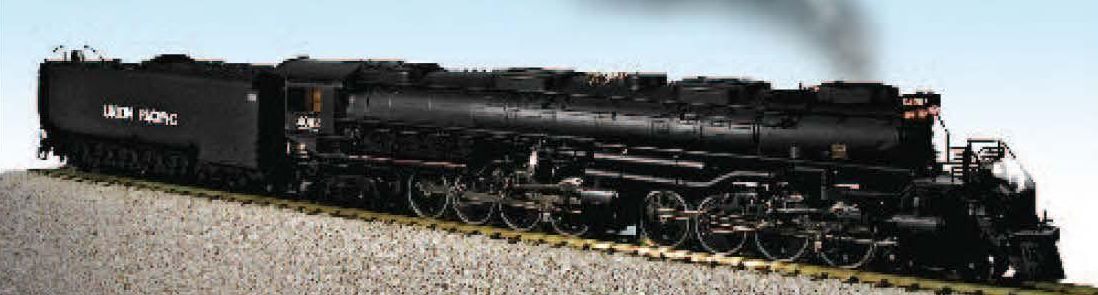

| R20041 | #4002 |  |
| R20042 | #4012 |  |

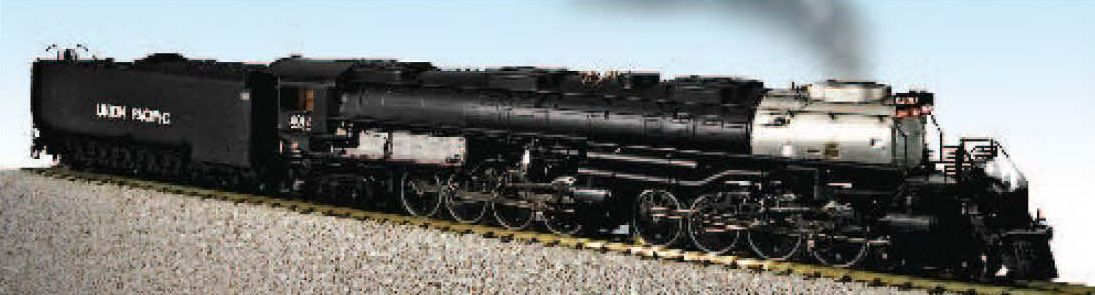

| R20043 | #4014 |  |

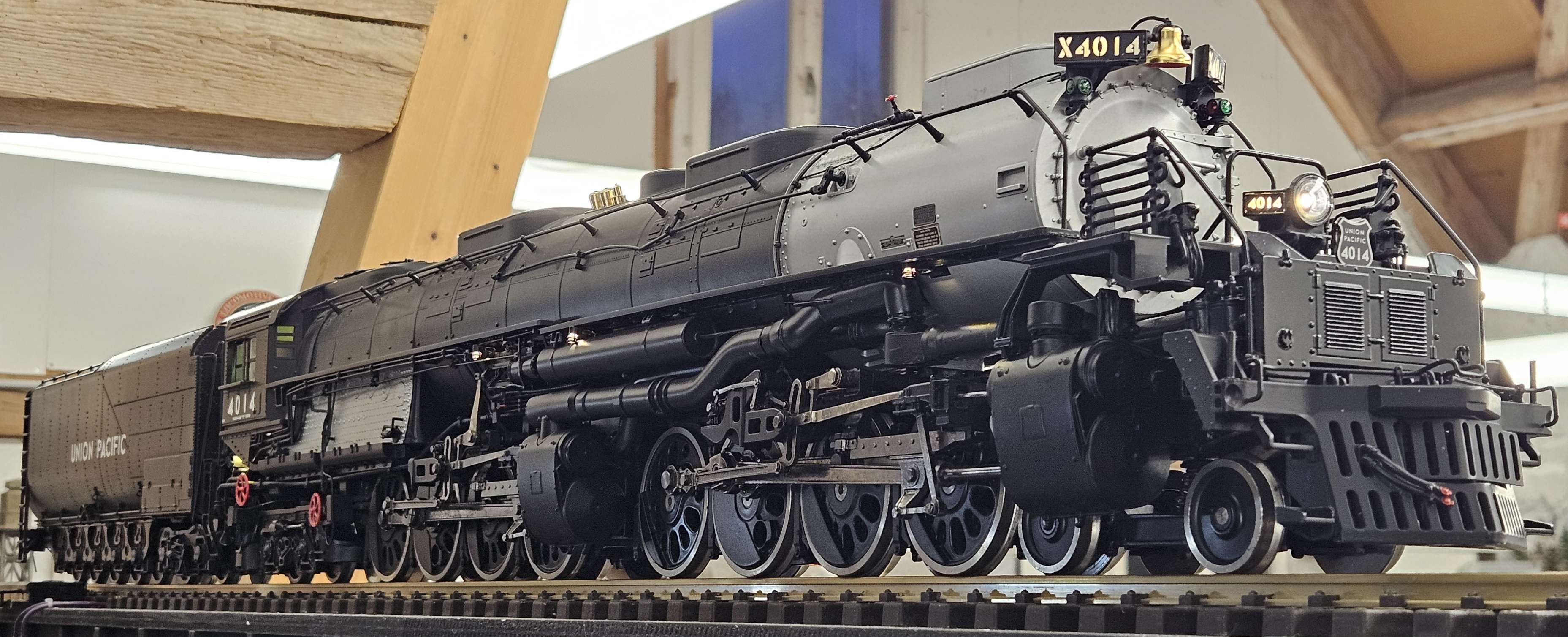

Das Modell bringt 28kg auf die Waage, ist 1.44m lang und benötigt einen Radius >= 2.4m. Der LGB-Radius R5 mit 2.3m liegt knapp unter dieser Grenze !

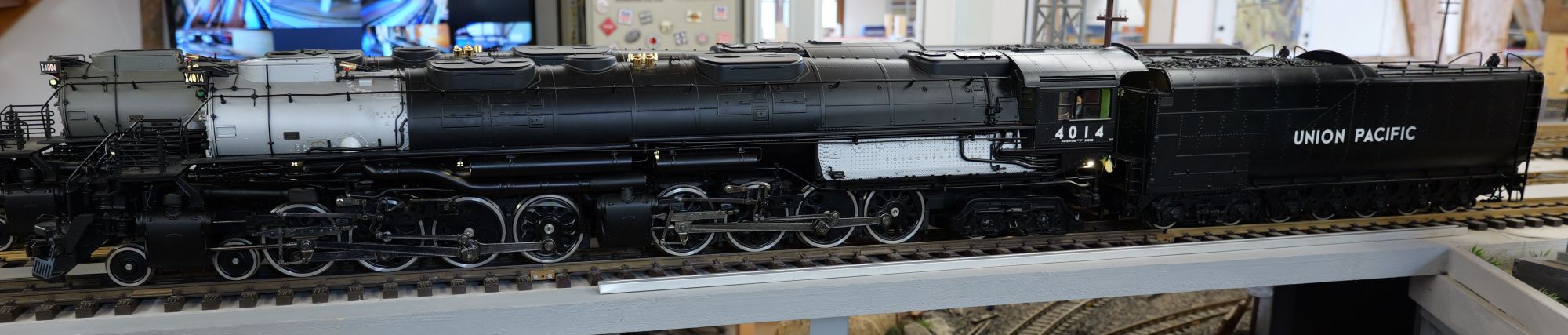

Ein Freund konnte das Modell R20043 im Jahr 2025 gebraucht in den USA kaufen. Beim Transport aus den USA in die Schweiz fiel die Kiste der Lok herunter. Sowohl die Transportkiste wie auch die Lok wurden bei diesem Vorfall leider beschädigt. Ich gehe auf die Reparaturen an diversen Orten auf dieser Seite ein.
Dieses Modell weist einige Besonderheiten auf, die unbedingt beachtet werden müssen:
 |
 |
 |
 |

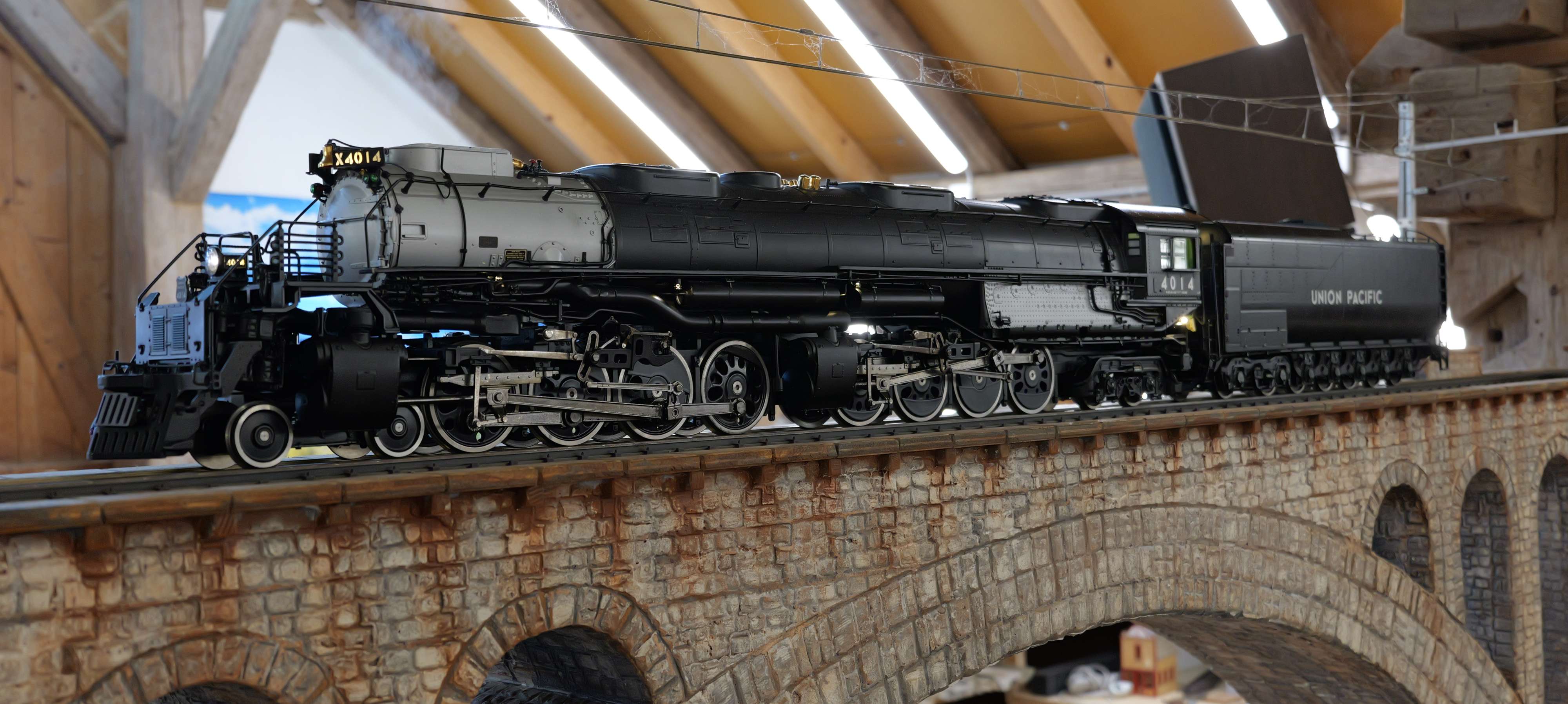

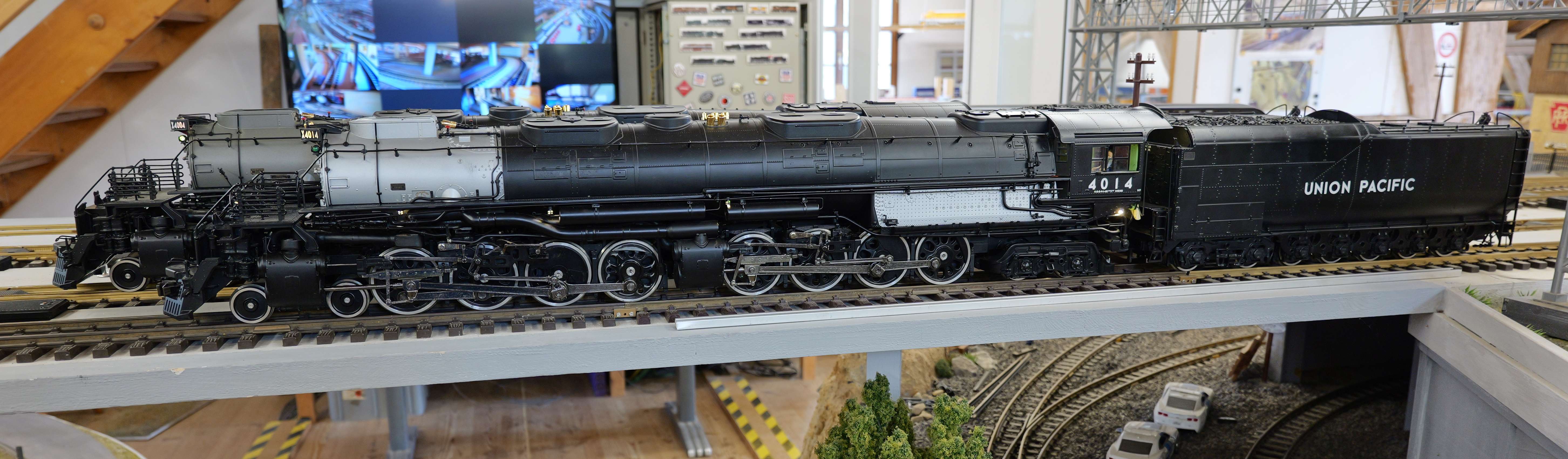

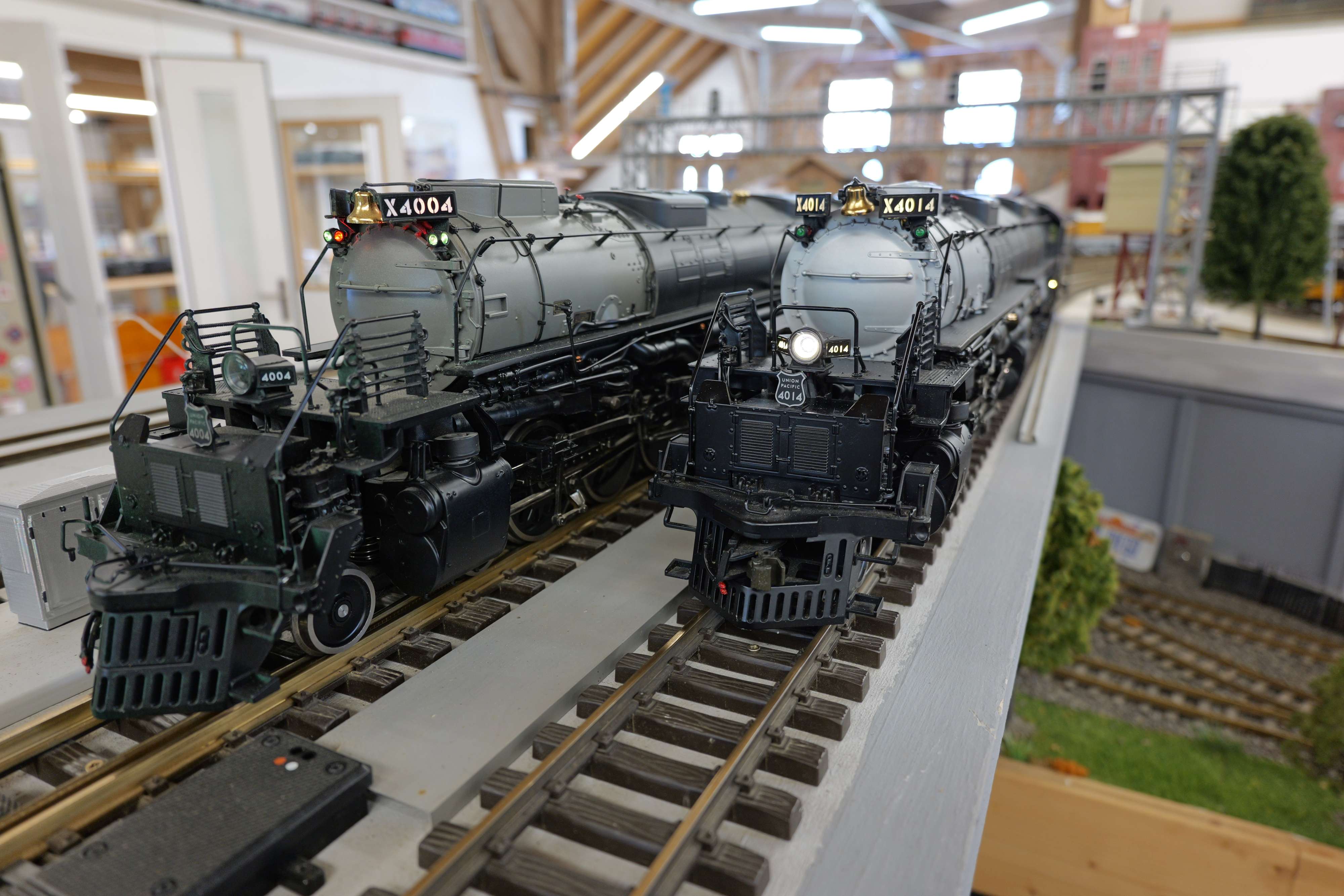

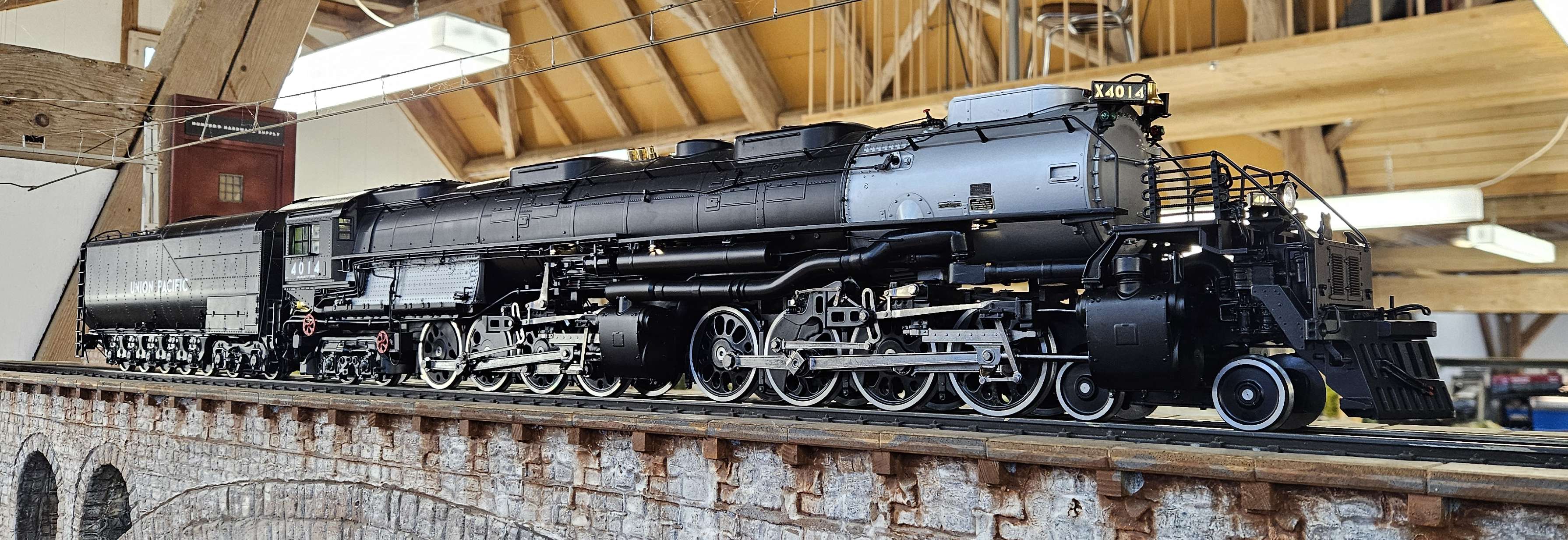

Die Lok fährt auf einer grossen Indoor-Anlage: www.g-scale.ch
In der folgenden Tabelle sind alle Dateien aufgelistet, die für diesen Umbau von Nutzen sind:
| Datei | Beschreibung | Software |
| BigBoy_Prospekt.pdf | USA TRAINS Big Boy Prospekt | |
| USAT_BigBoy_Manual.pdf | USA TRAINS Big Boy Anleitung | |
| BigBoy_Phoenix_Sound.pdf | USA TRAINS Big Boy Phoenix Sound Anleitung | |
| Big_Boy_2.1.1-ZAS-US_crypt_V2_MM_Datenblatt.pdf | Datenblatt zur Lok mit ZIMO MS990L | |
| Big_Boy_2.1.1-ZAS-US_crypt_V2_MM.zip | ZIMO Soundprojekt von Heinz Däppen für den Big Boy | ZCS/ZSP |
| BigBoy_Schema_Eagle.pdf | Schema der 8 Platinen für den Umbau als PDF | |
| BigBoy_Eagle.zip | Schema und Platinenlayouts der 8 Platinen für den Umbau | Eagle 7.7.0 |
| BigBoy_SteamPipe.ZIP | 3D-Daten für das Dampfrohr | IPT- und STL-Datei |
Ich stelle alle von mir erstellten Dateien hier kostenlos für die private Nutzung zur Verfügung.
Für die Digitalisierung der Lok wurden sämtliche Platinen und die meisten Kabel entfernt. Nur die Kabel direkt aus den Triebwerken (Stromabnahme Schienen, Reed-Kontakte für Radimpulse und für externe Auslösung Sound) wurden übernommen. Die Beleuchtung wurde komplett auf LED umgestellt (siehe Beleuchtung).
 |
Originalzustand der gebraucht gekauften Lok aus den USA. Die Lok wurde mit Funk und Batterie betrieben. |
Der ZIMO MS990L Sounddecoder mit dem Soundprojekt von Heinz Däppen ist das Kernelement der Digitalisierung. Das Soundprojekt wurde für diesen Umbau angepasst und kann im Abschnitt Dateien heruntergeladen werden.

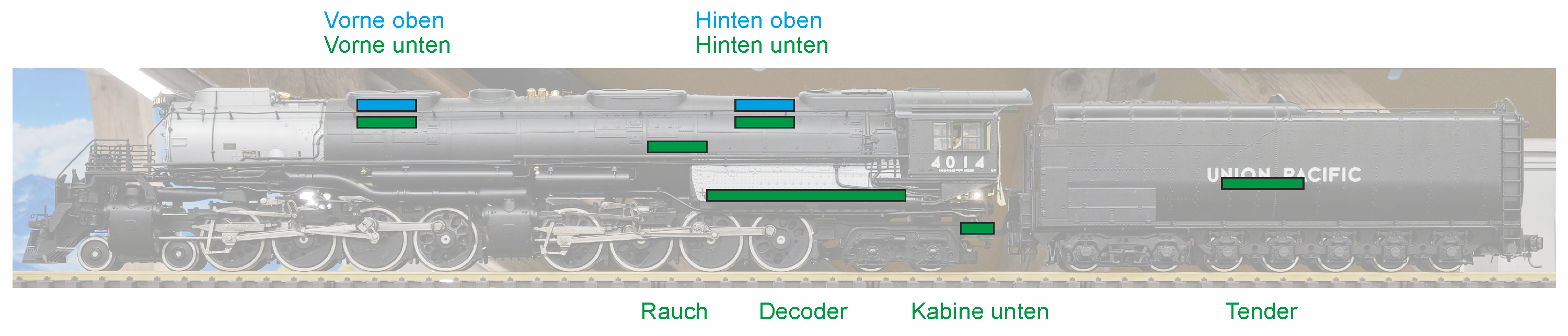

Die folgende Grafik zeigt die insgesamt 8 Platinen, die in der Lok nach dem Umbau vorhanden sind mit ihren Bezeichnungen:
In einem ersten Schritt wurden gewisse Komponenten der Lok genauer untersucht:
| Komponente | Messungen |
| Motor Leerlauf (1 Stück) | 0.15A |
| Motor Last (1 Stück) | 1.5A |
| Raucherzeuger Last (1 Stück) | 0.7A bei 9.5V DC |
Nach Abschluss des Umbaus wurden weitere Messungen durchgeführt:
| Komponente | Messungen |
| Lok: Stillstand, ohne Licht, ohne Sound, ohne Rauch | 0.5A |
| Lok: Stillstand, mit Licht, mit Sound, mit Rauch | 1.4A |
| Lok: Fahrt, mit Licht, mit Sound, mit Rauch | 3.1A |
In einer ersten Version wurden die beiden Raucherzeuger direkt an den Decoder angeschlossen. Tests zeigten dann sehr schnell, dass die gesamte Belastung (2 Motoren, 2 Raucherzeuger)
einen zuverlässigen Betrieb nicht erlaubten. Der Sound setzte aus und der Decoder stelle kurzzeitig seinen Betrieb ein. Aus diesem Grund wurde die Energieversorgung der beiden
Raucherzeuger direkt von den Schienen realisiert und der Decoder schaltet die Widerstände in den Raucherzeugern mit Hilfe von Halbleiterrelais. Die Widerstände in den Raucherzeugern
dürfen nur mit maximal 9.5V DC betrieben werden. Diese Spannung wird mit Hilfe eines Spannungsreglers generiert
(Aliexpress 3A Step Down Regler).
Die Ventilatoren vertragen maximal 5V DC (entspricht den Ventilatorausgängen des Decoders).
Beide Raucherzeuger sind am Ausgang 'Ventilator 1' und Funktionsausgang FA7 angeschlossen. Sie laufen somit immer parallel.
Für die Platinen "Decoder" und "Rauch" verwendete ich spezielle Distanzbolzen mit US-Gewinde: HEX STANDOFF #4-40 SS 15.24MM
Die Verbindung zwischen Lok und Tender hatte zuwenig Adern. Sie wurde durch eine 10polige Verbindung ersetzt.
Die Lok ist mit einem Energiespeicher 'gross' ausgerüstet.
 |

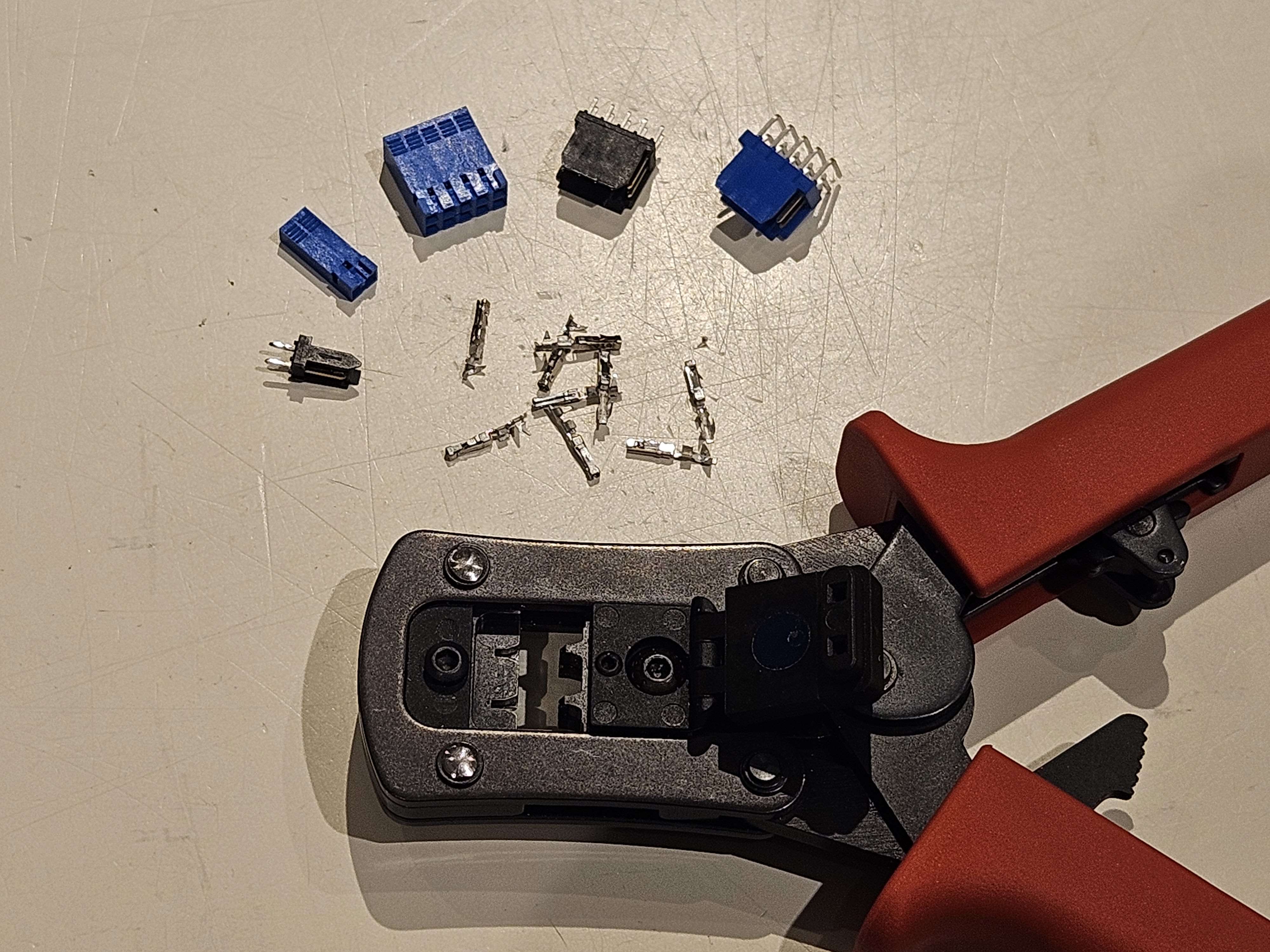

Die Verbindungen wurden mit dem DUBOX-System von Amphenol ICC (FCI) erstellt. Die Komponenten bestellte ich bei digikey.ch: CONN SOCKET 22-30AWG CRIMP GOLD CONN RCPT HSG 2POS 2.54MM CONN HEADER R/A 2POS 2.54MM CONN HEADER VERT 2POS 2.54MM etc. Die Crimpzange ist nicht ganz günstig, aber die Investition lohnt sich. Die Verbindungen sind sehr rasch erstellt und funktionieren sehr zuverlässig. Ein zusätzlicher Schutz mit Schrumpfschlauch ist nicht nötig. |
 |

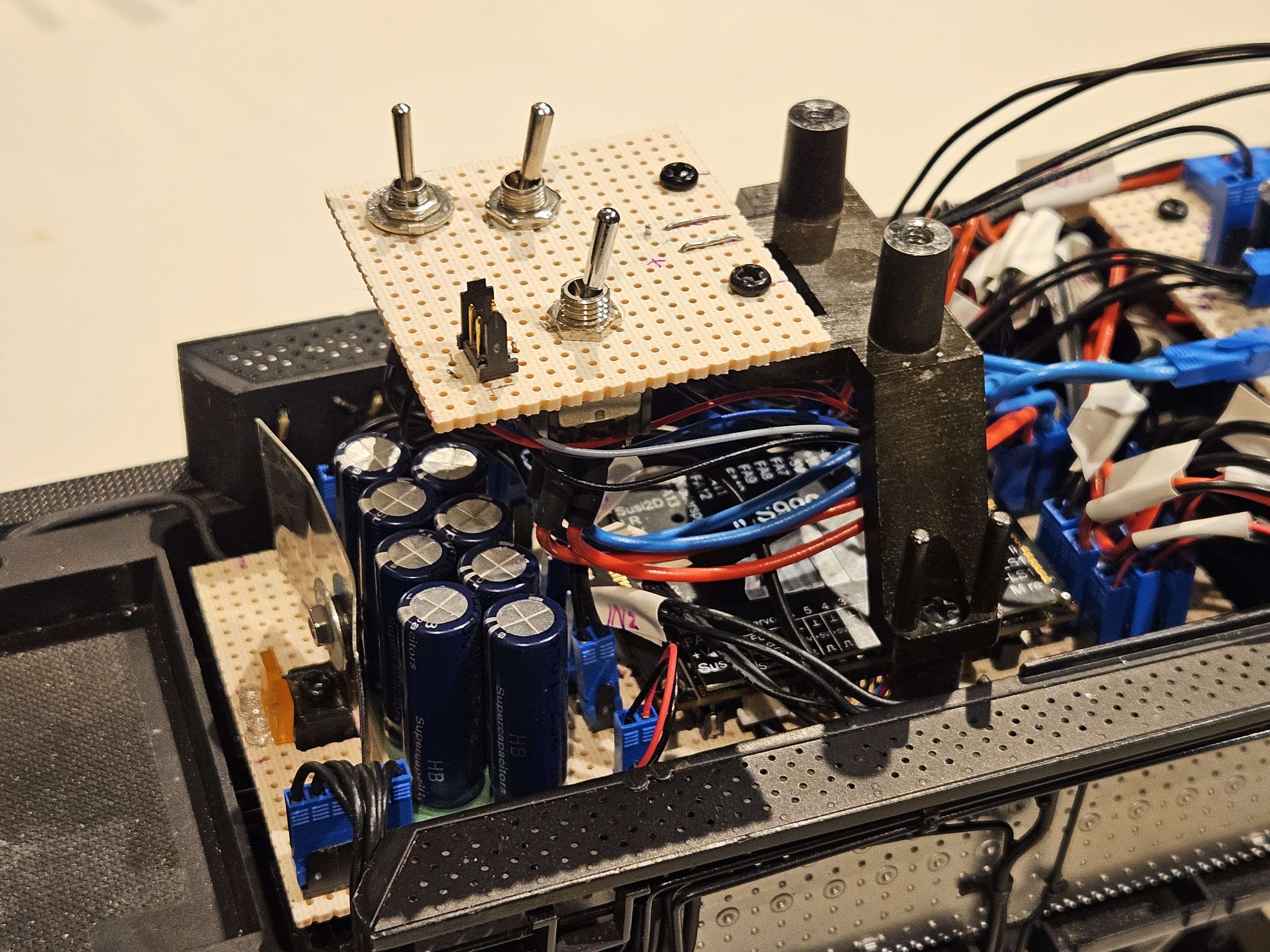

In einer ersten Version wurden alle Platinen auf der Basis von Laborplatinen selber hergestellt. Durch das 2.54mm-Lochraster sind die Möglichkeiten für die präzise Platzierung der Bauteile eingeschränkt. |
 |
Schlussendlich erstellte ich für die 8 Platinen in der Software Eagle die Schemata und Layouts. Die Platinen habe ich dann bei jlcpcb.com herstellen lassen. Dort konnte ich sogar die Platinen in schwarzer Farbe bestellen. |
 |
USA TRAINS verwendete für die Verbindung zwischen Lokgehäuse und Lokrahmen Federn für die elektrische Übertragung. Da ich die Anzahl Leitungen vergrössern wollte, erstellte ich eine neue Lösung mit Federkontakten. |
 |
Die Federkontakte von KYOCERA AVX wurden vorsichtig auf die Platine aufgelötet. Dann wurde geprüft, ob alle Pins Verbindung machen. |
HINWEIS: Ich habe noch einen kleinen Posten Platinen (nicht bestückt) verfügbar. Wenn Interesse besteht, dann bitte ich um Kontaktaufnahme. (Stand: 16.4.2026)
 |

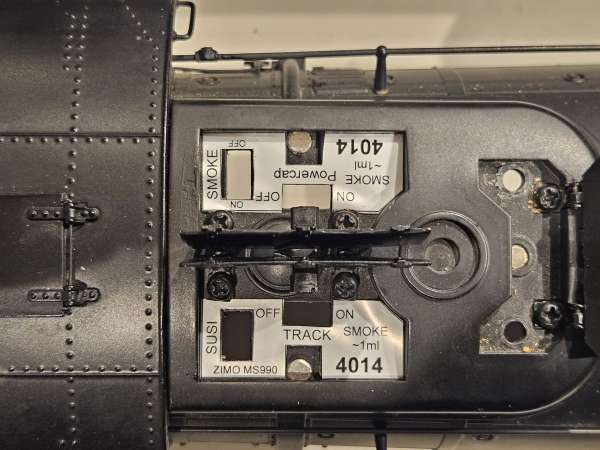

Mit dem Umbau wurden neue Schalter eingebaut: - gesamte Lok ein/aus (Schiene) - Energiespeicher ein/aus - Raucherzeuger ein/aus (genauer das Heizelement) - SUSI-Anschluss für das Laden des Soundprojektes mit dem MXULFA oder KLUG von ZIMO Die Beschriftung wurde mit einer silbrigen Selbstklebefolie erstellt. Für das Sound-Update via SUSI-Anschluss müssen alle 3 Schalter auf 'aus' gestellt werden. |
|

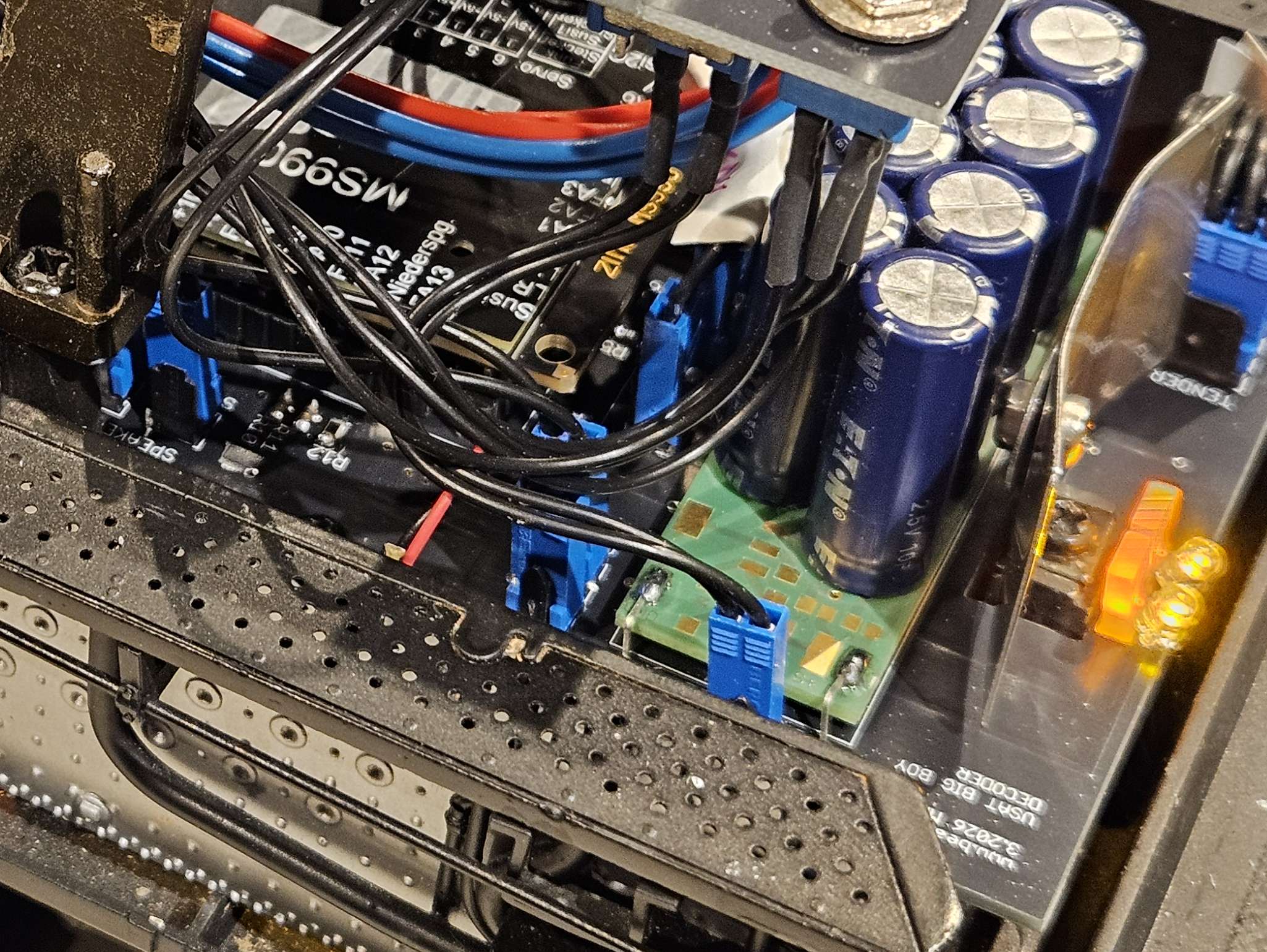

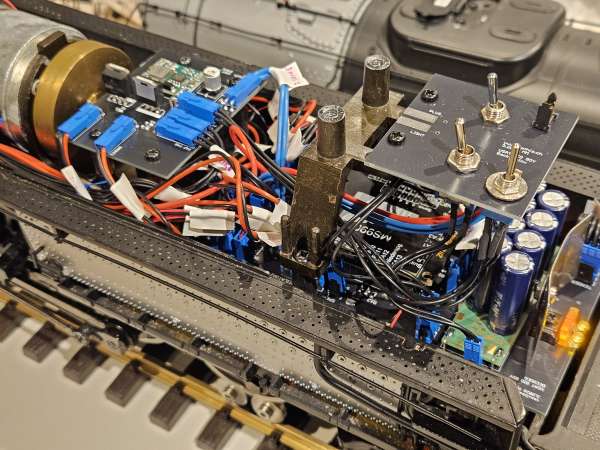

Das Bild links zeigt die Platine "Decoder", "Hinten unten" und "Rauch". |
 |

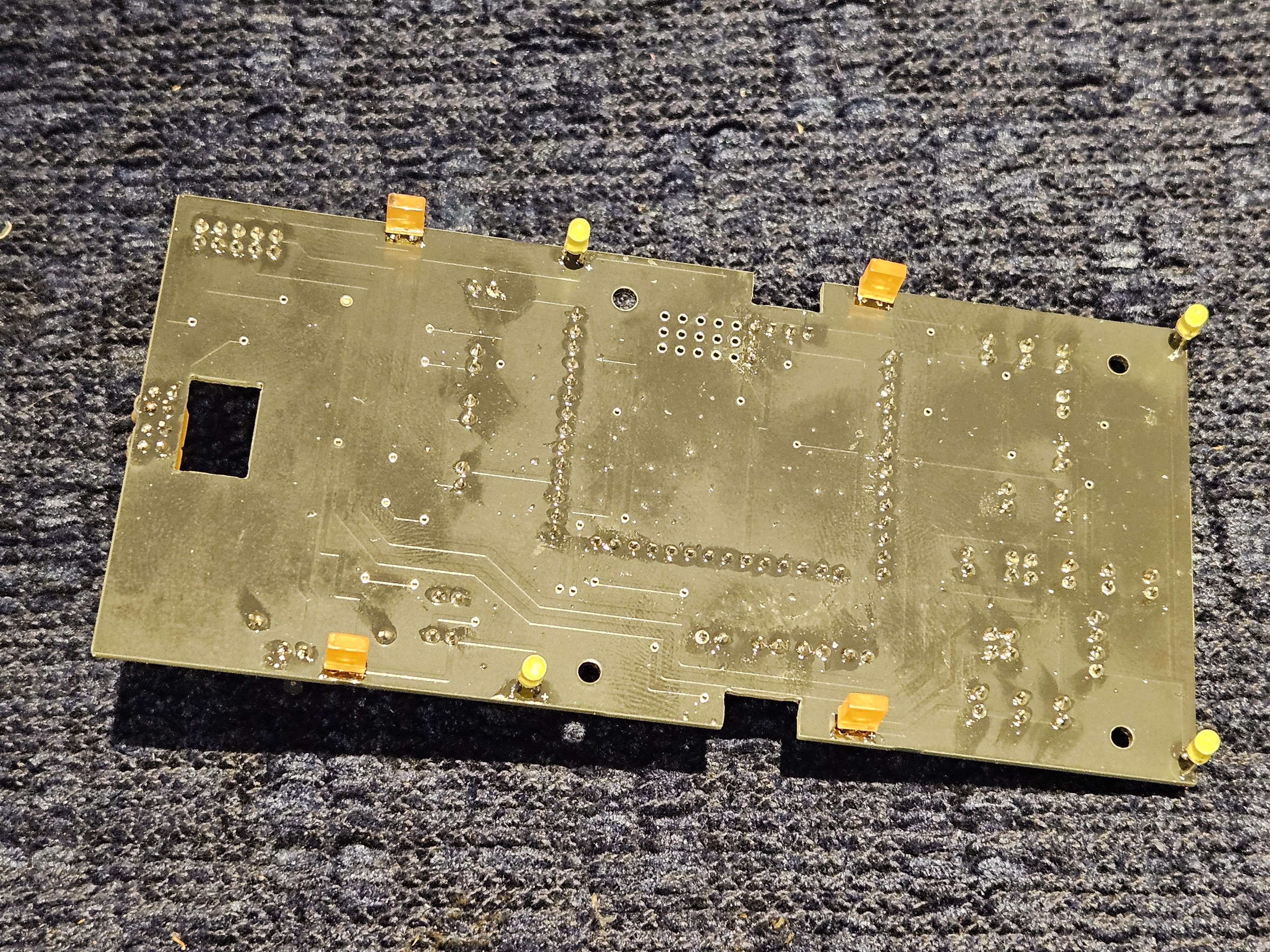

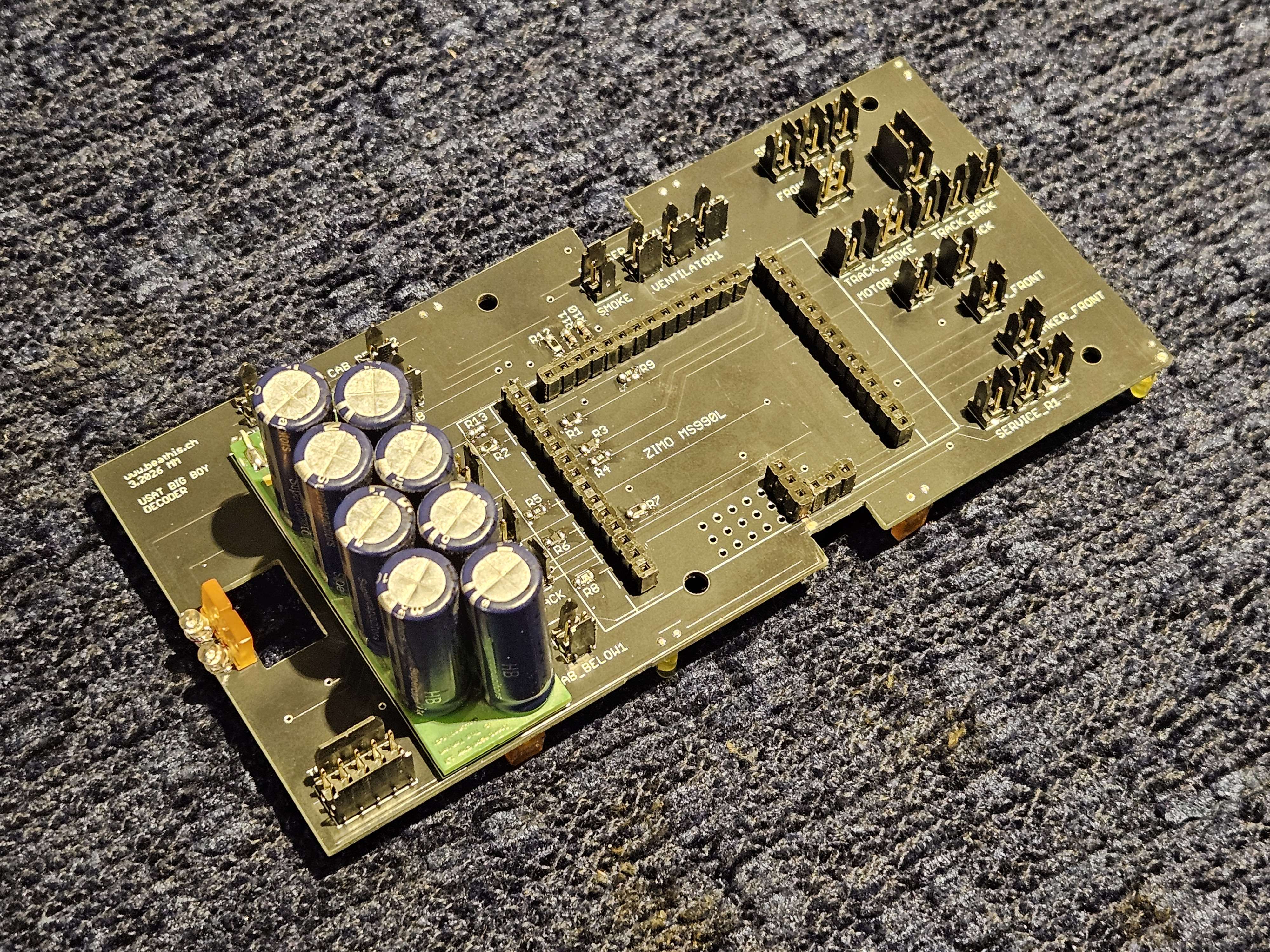

Platine "Decoder" mit Energiespeicher, aber noch ohne ZIMO MS990L Decoder. |
 |

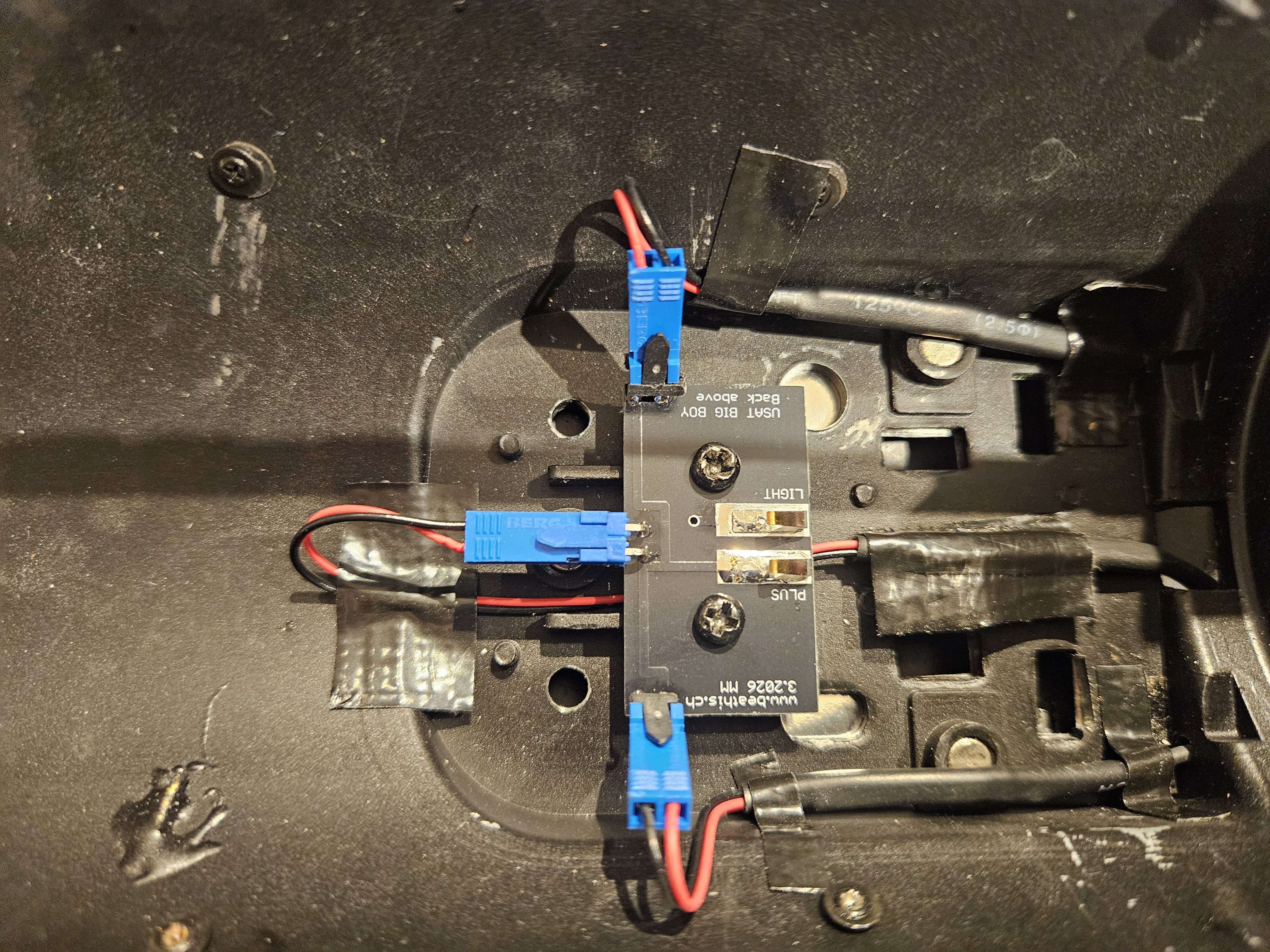

Die Platine "Hinten oben" versorgt die LEDs im Führerstand mit Energie. |
|

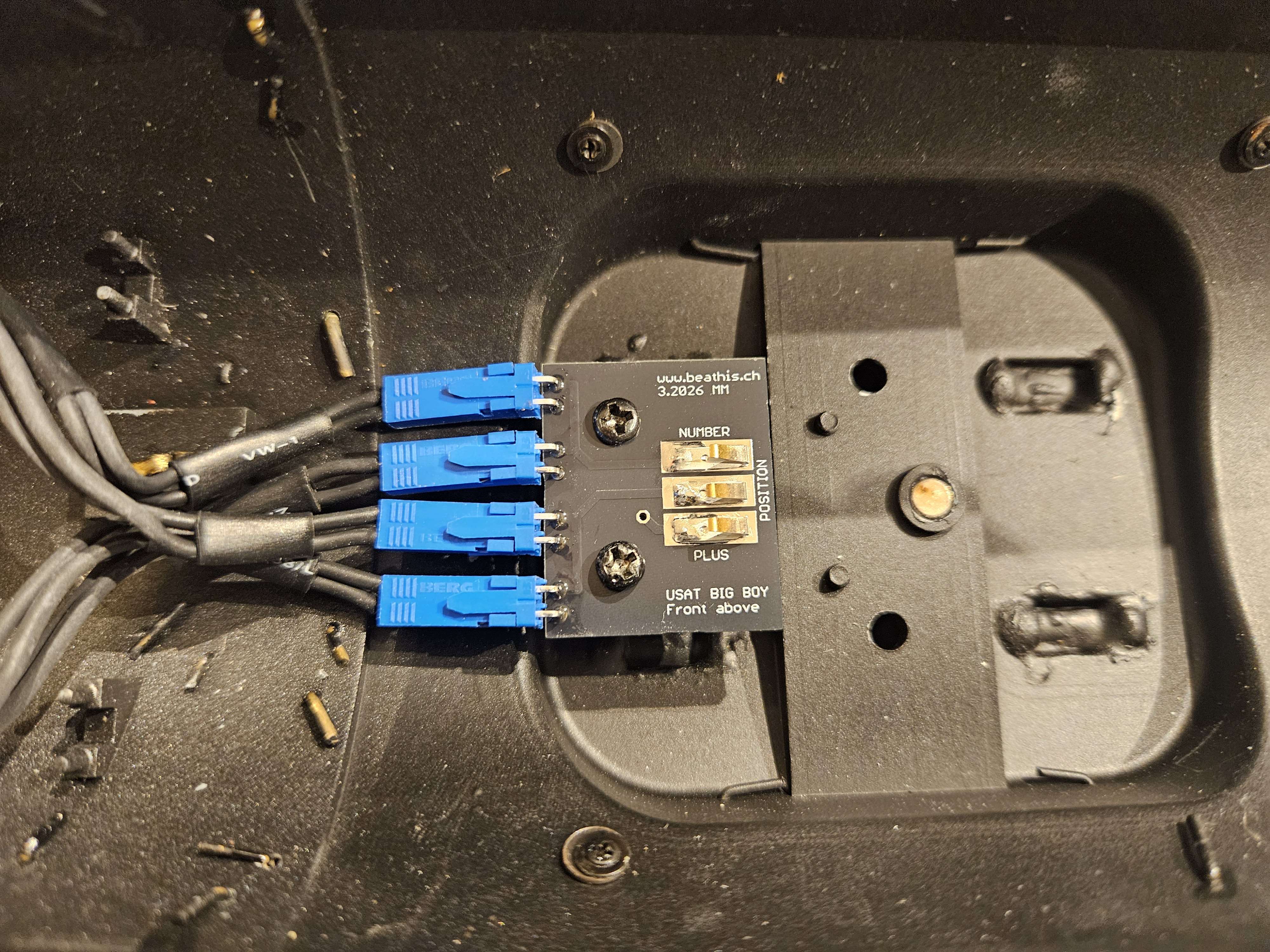

Die Platine "Vorne unten" verbindet die LEDs vorne am Dampfkessel mit dem Decoder. |
|
Die Platine "Vorne oben" versorgt die LEDs vorne am Dampfkessel mit Energie. |
 |
Platine "Kabine unten" mit Kabel zur Platine "Decoder". |
 |

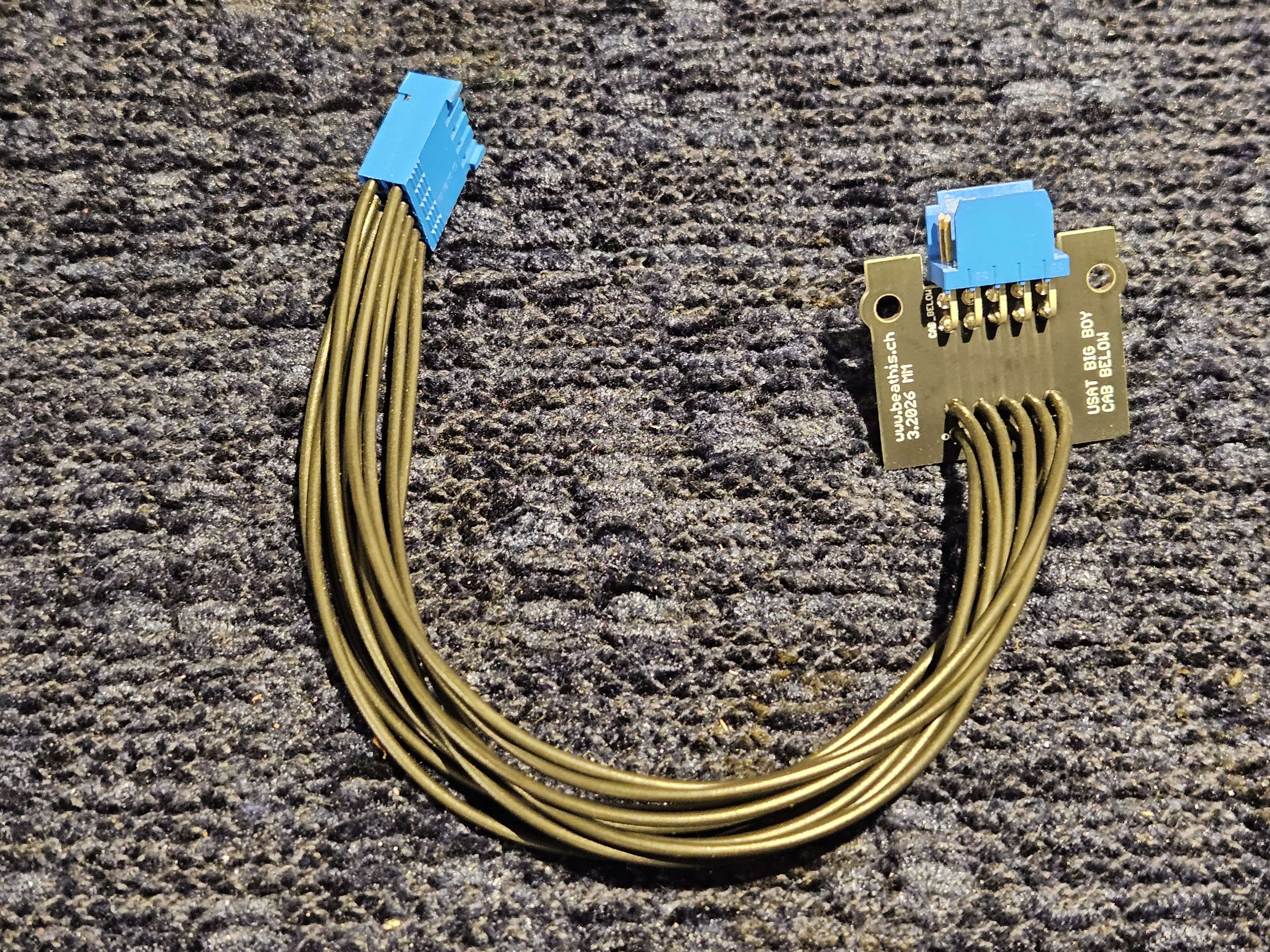

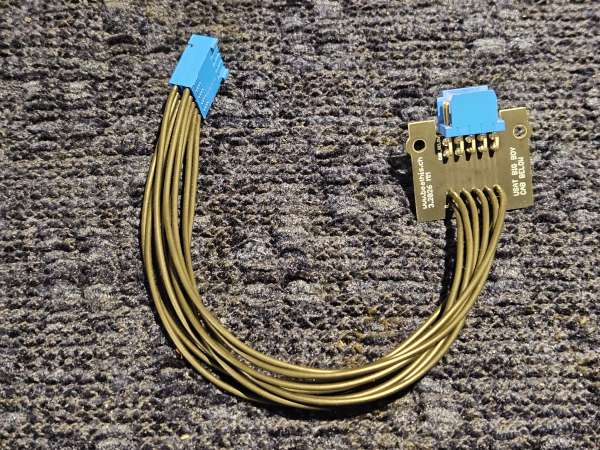

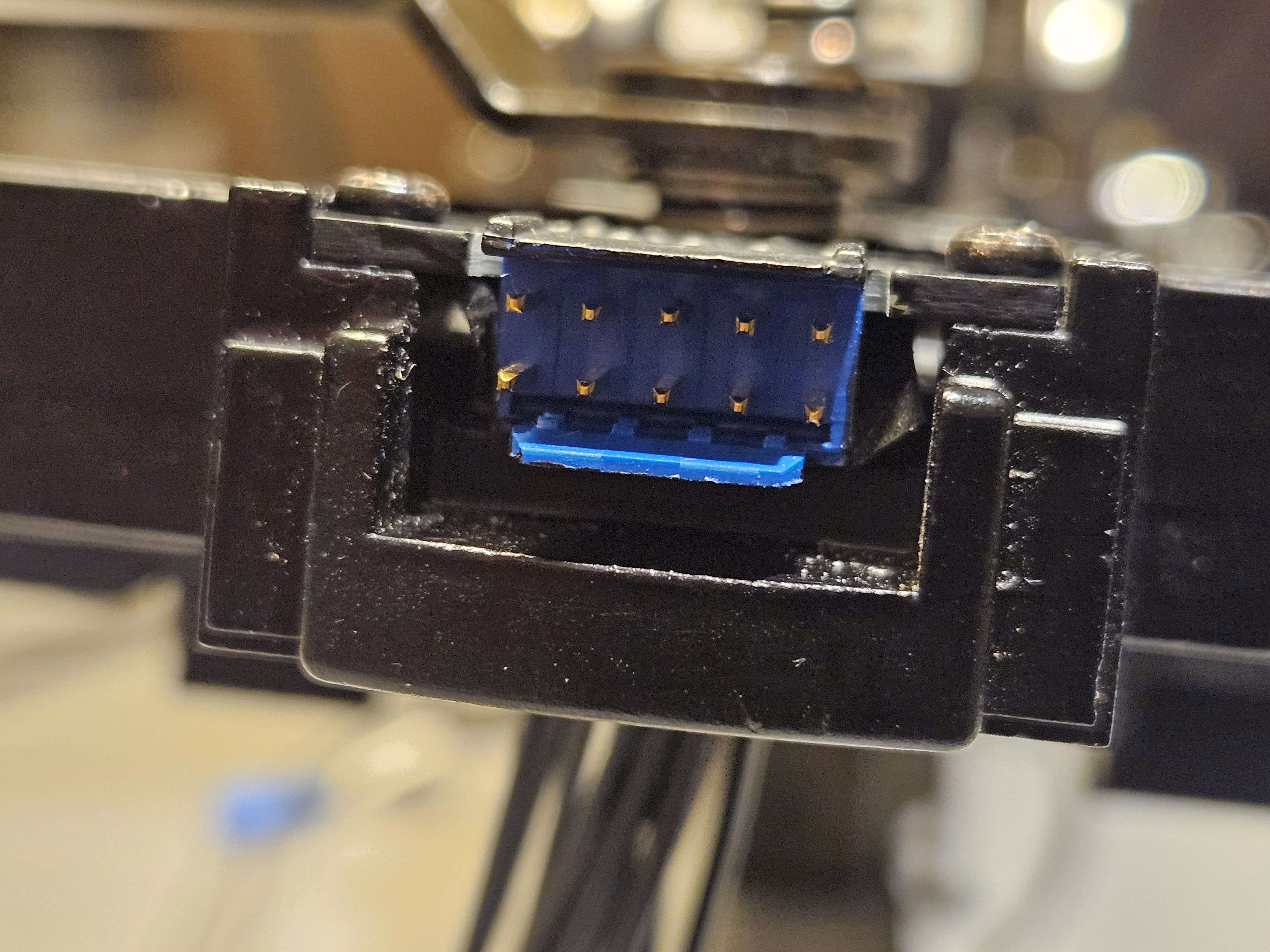

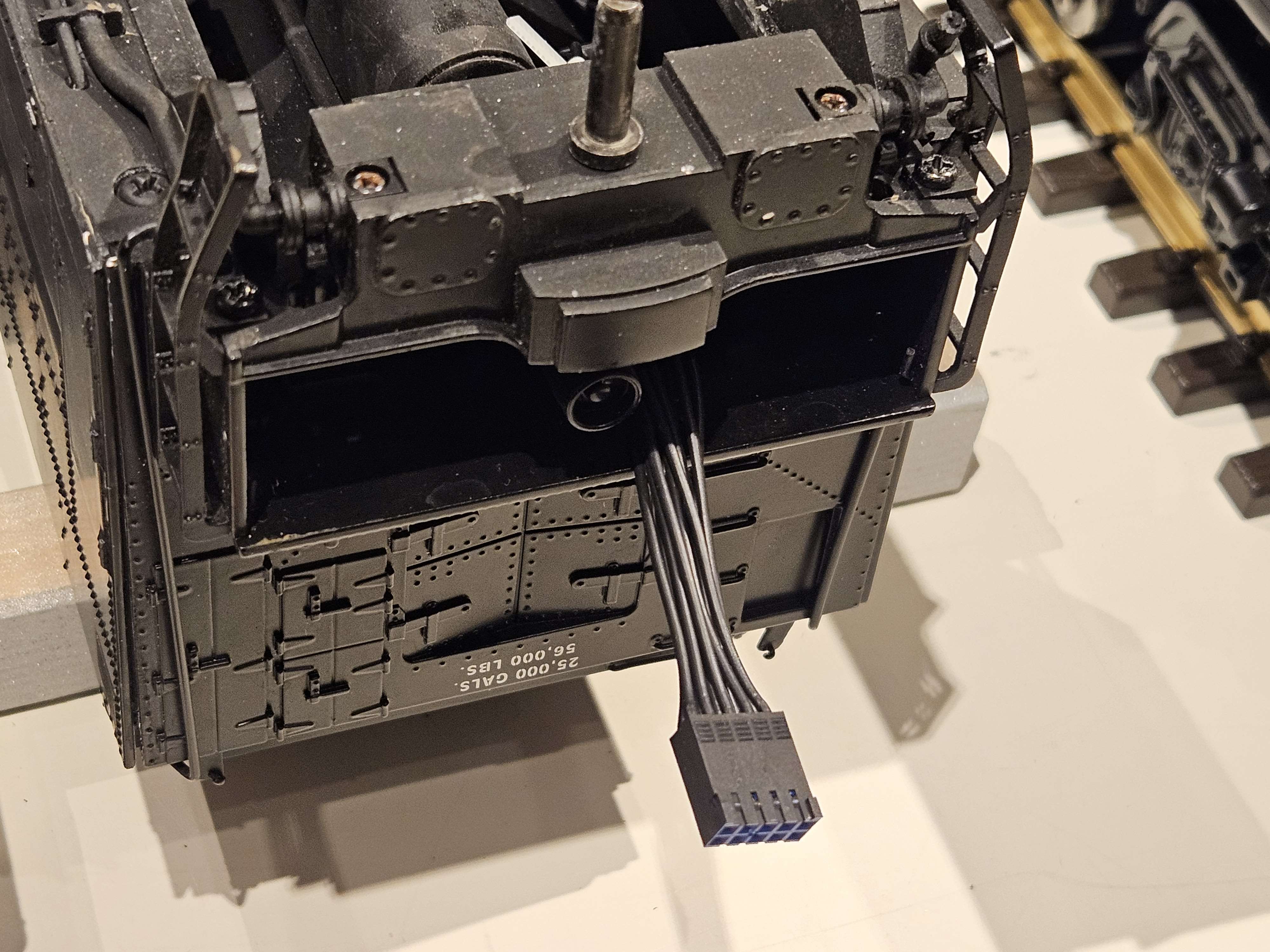

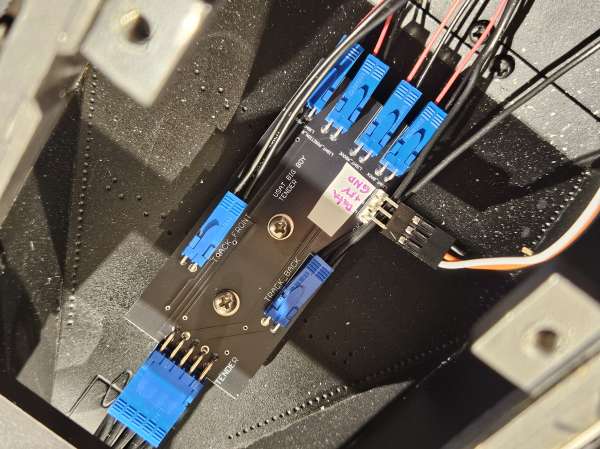

Die Platine "Kabine unten" ist für die Verbindung zum Tender zuständig. Mit den zusätzlichen Lichtfunktionen und dem Servo für die Kupplung musste die Verbindung auf 10 Pole erweitert werden. |
 |
Die Platine "Kabine unten" passt exakt in den Rahmen der Lok. Zur Sicherheit werden die Stifte der Buchse mit einem Isolierband abgedeckt. Die Kabel werden dann durch den Rahmen nach oben in den Bereich der Platine "Decoder" geführt. |
 |

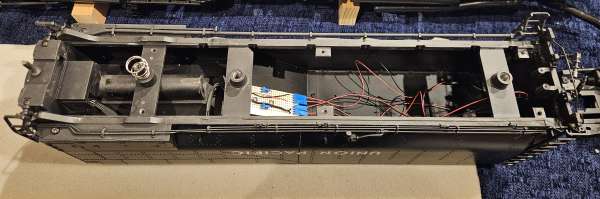

Die Platine "Tender" wird mit 2 kleinen Distanzbolzen im Tender befestigt. |
 |
Das Verbindungskabel wird mit 2 Kabelbindern gesichert, so dass man das Kabel nicht zu weit nach aussen ziehen kann. |
 |
Das Verbindungskabel vom Tender zur Lok muss flexibel sein. |

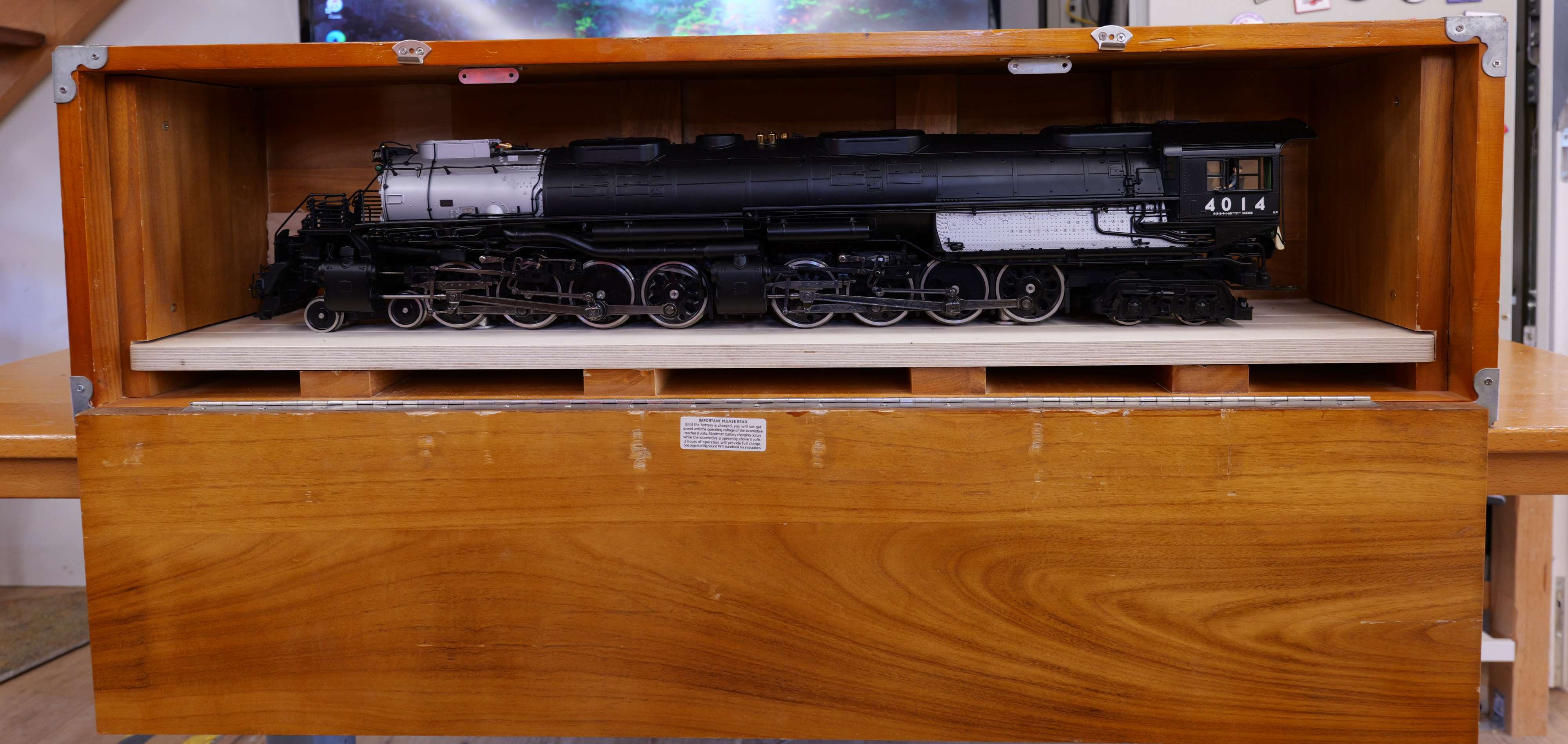

Zur Lok und zum Tender gibt es je eine Transportkiste aus Holz. Hier wird das Verpacken der Lok in die Transportkiste beschrieben. In gleicher Weise wird der Tender verpackt.
 |

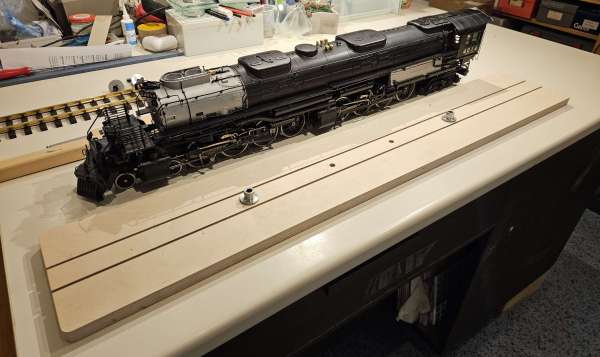

Die Lok und die Grundplatte werden nebeneinander platziert. Die niedrigen Halter werden auf der Grundplatte positioniert. Die Lok wird nun mit 2 Schrauben mit der Grundplatte verbunden. |
 |
Halter unter dem Fahrwerk der Lok für die Befestigung mit der Schraube. |
 |

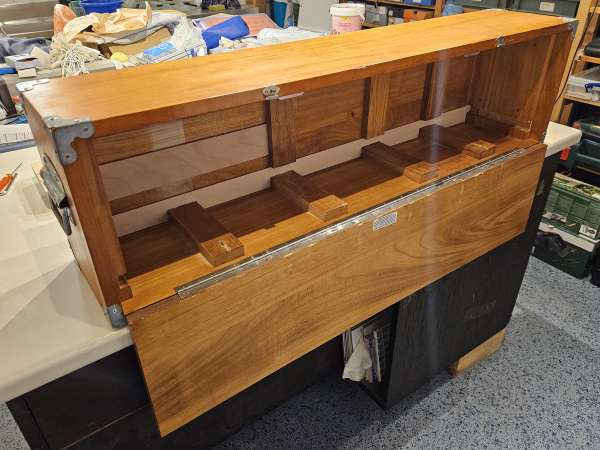

Die Transportkiste wird am Rand eines Tisches platziert, so dass der Deckel senkrecht nach unten geht. |
 |
Die Lok auf der Grundplatte wird nun zu zweit (!) vorsichtig in die Transportkiste eingefahren. |

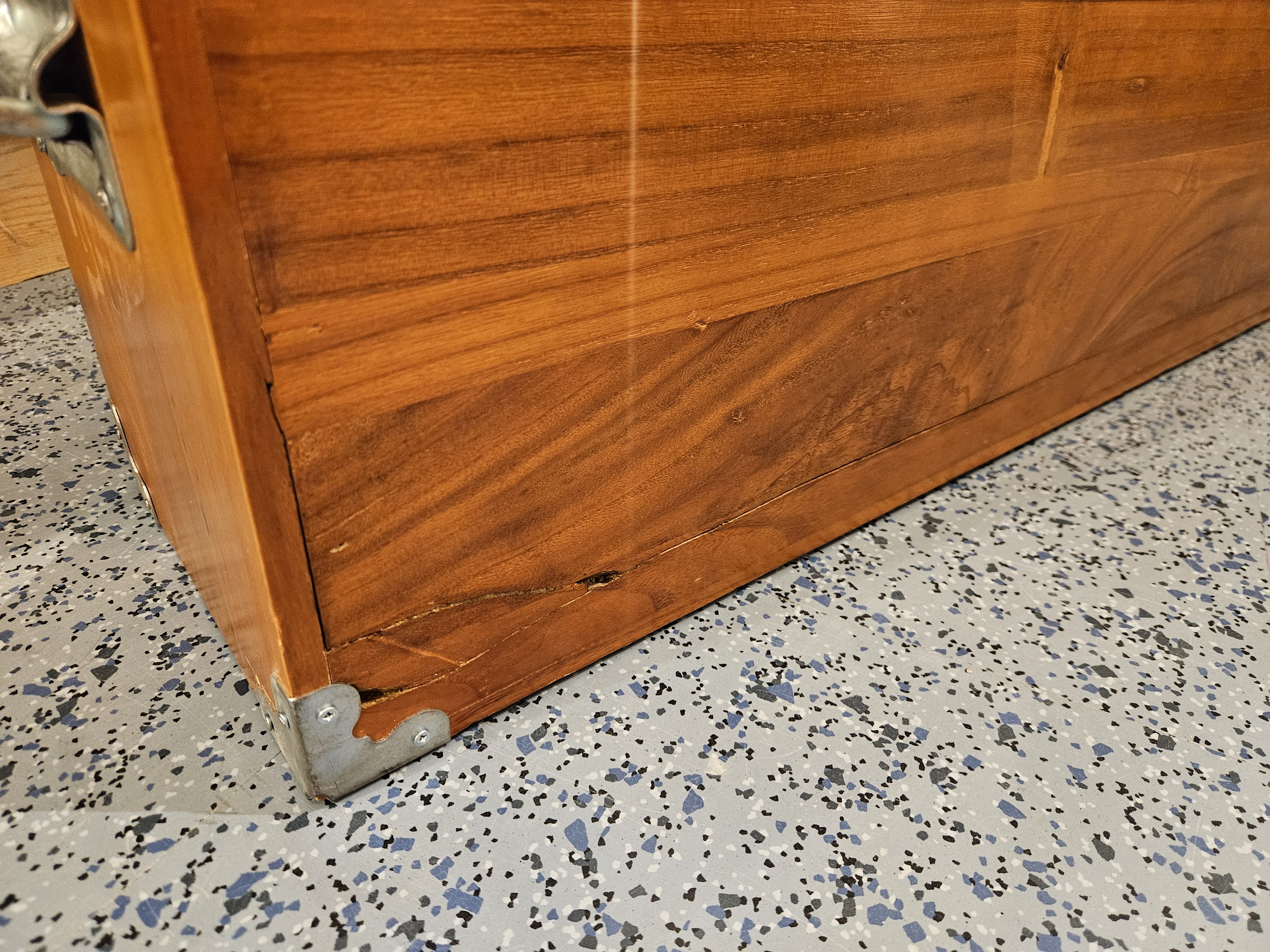

Die Transportkiste der Lok wurde beim Transport aus den USA in die Schweiz beschädigt. Die Schreinerei Madeleine Burkhardt, Winterthur konnte die Transportkiste reparieren und eine neue Grundplatte herstellen.
 |

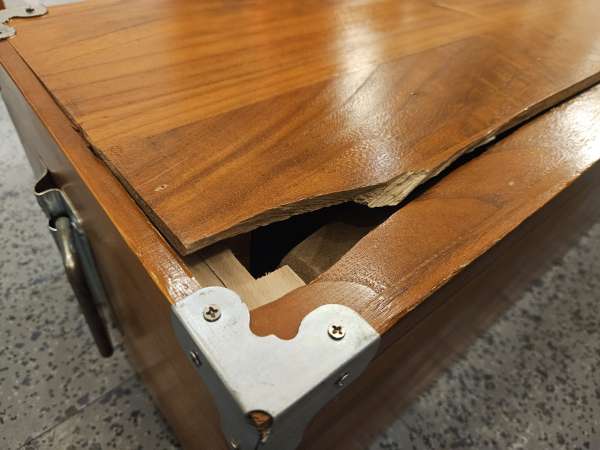

Die Transportkiste fiel auf eine Ecke und die Rückwand wurde stark beschädigt. |
 |

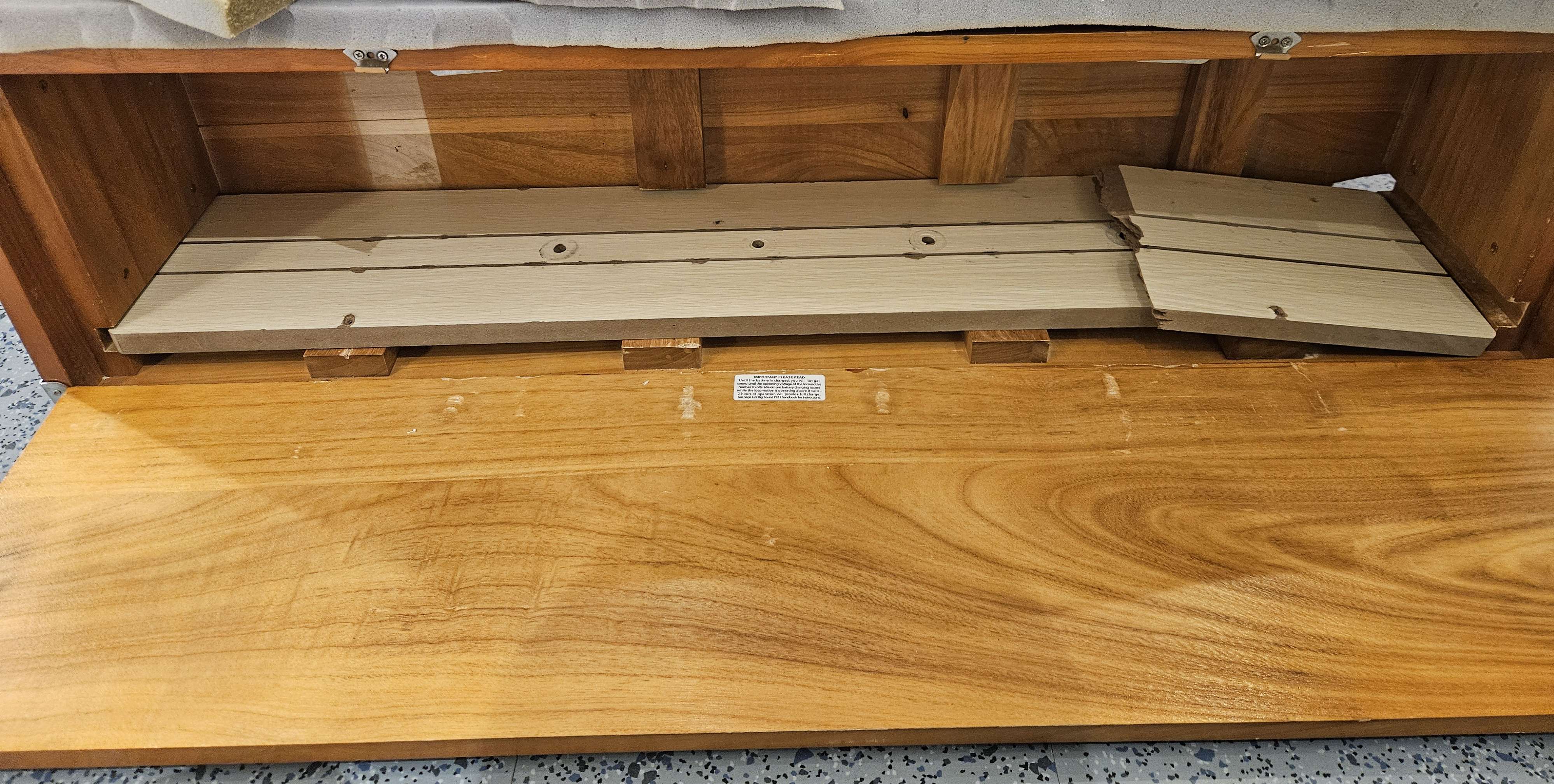

Die Grundplatte zerbrach in 2 Teile. |
 |
Reparierte Rückwand der Transportkiste. |
 |

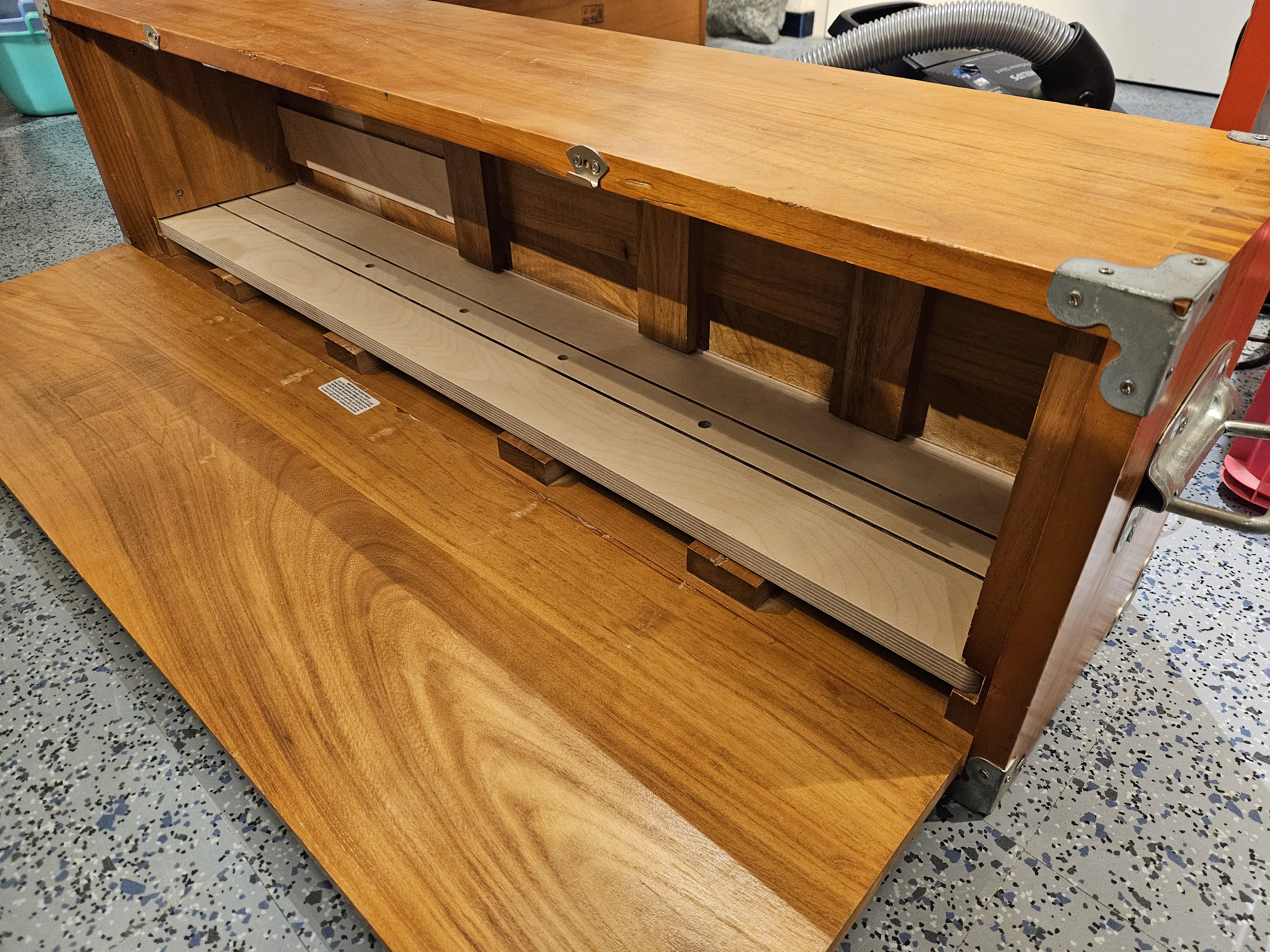

Neue Grundplatte und Verstärkungen in der Transportkiste. |
Ich beschreibe in diesem Abschnitt die Demontage der Lok. Die Montage erfolgt in umgekehrter Reihenfolge.
 |

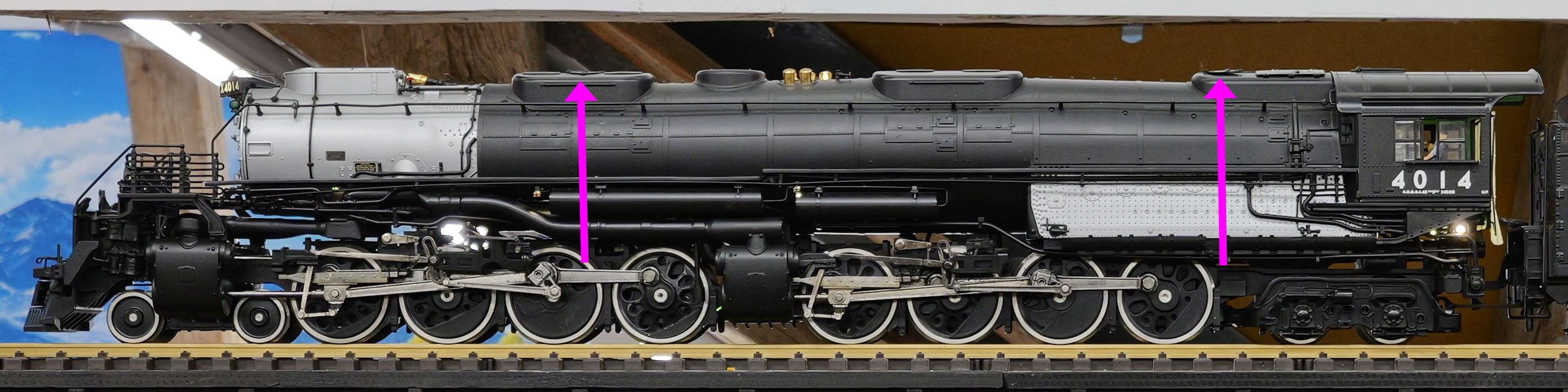

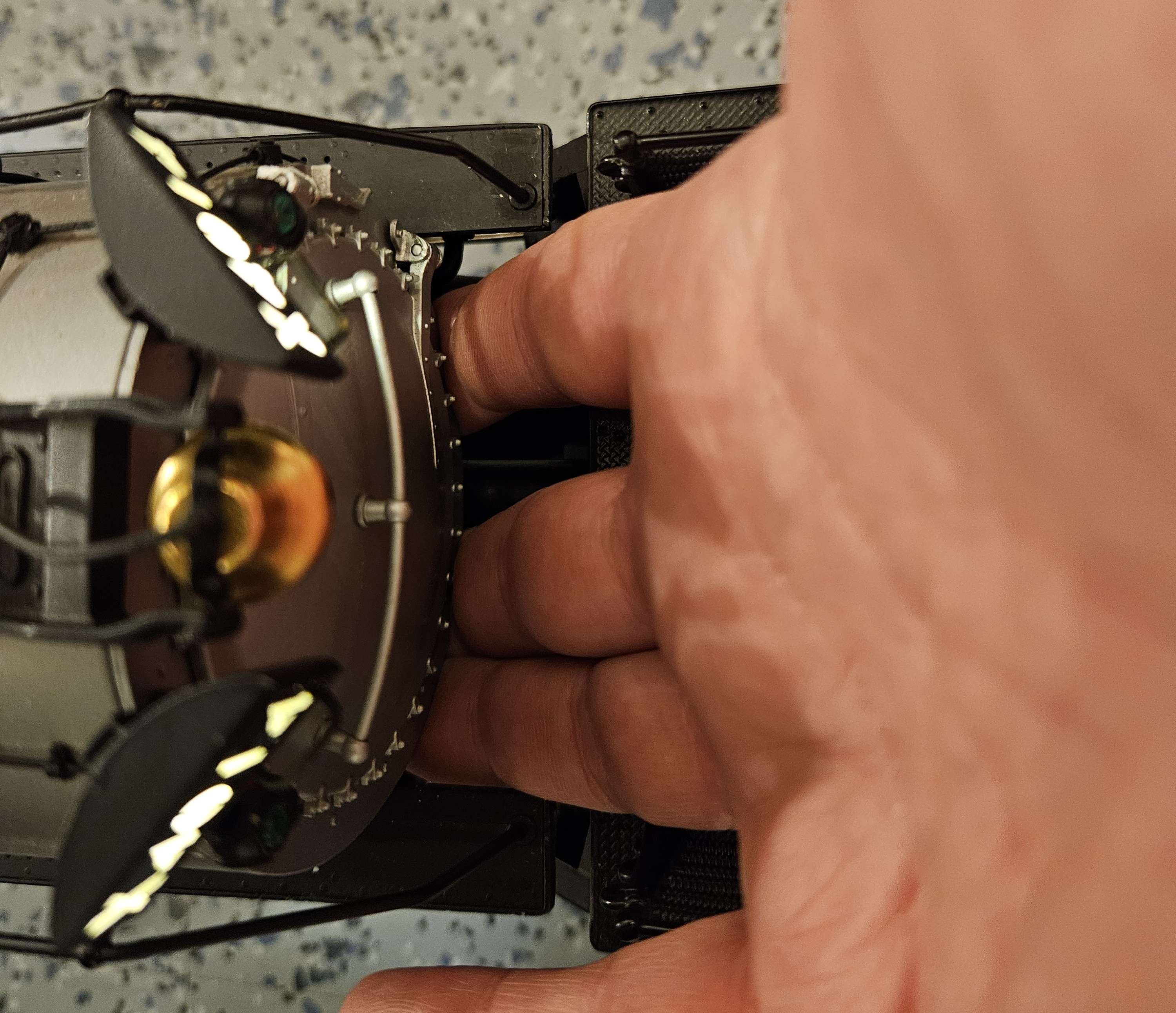

Die Lok lässt sich am besten vorne unter dem Dampfkessel anheben. |
 |

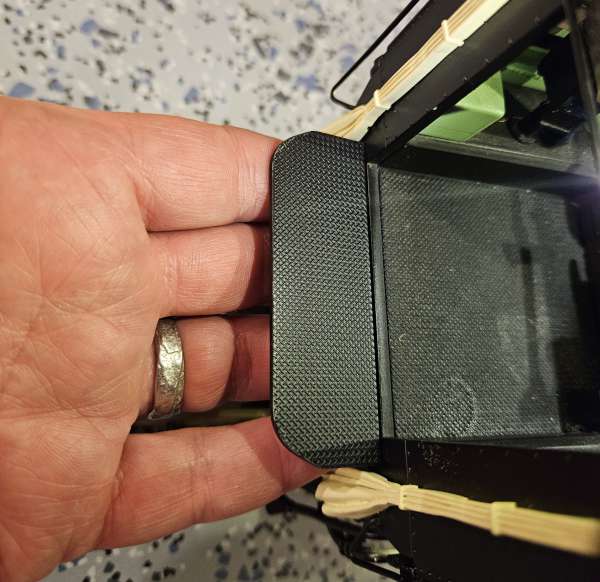

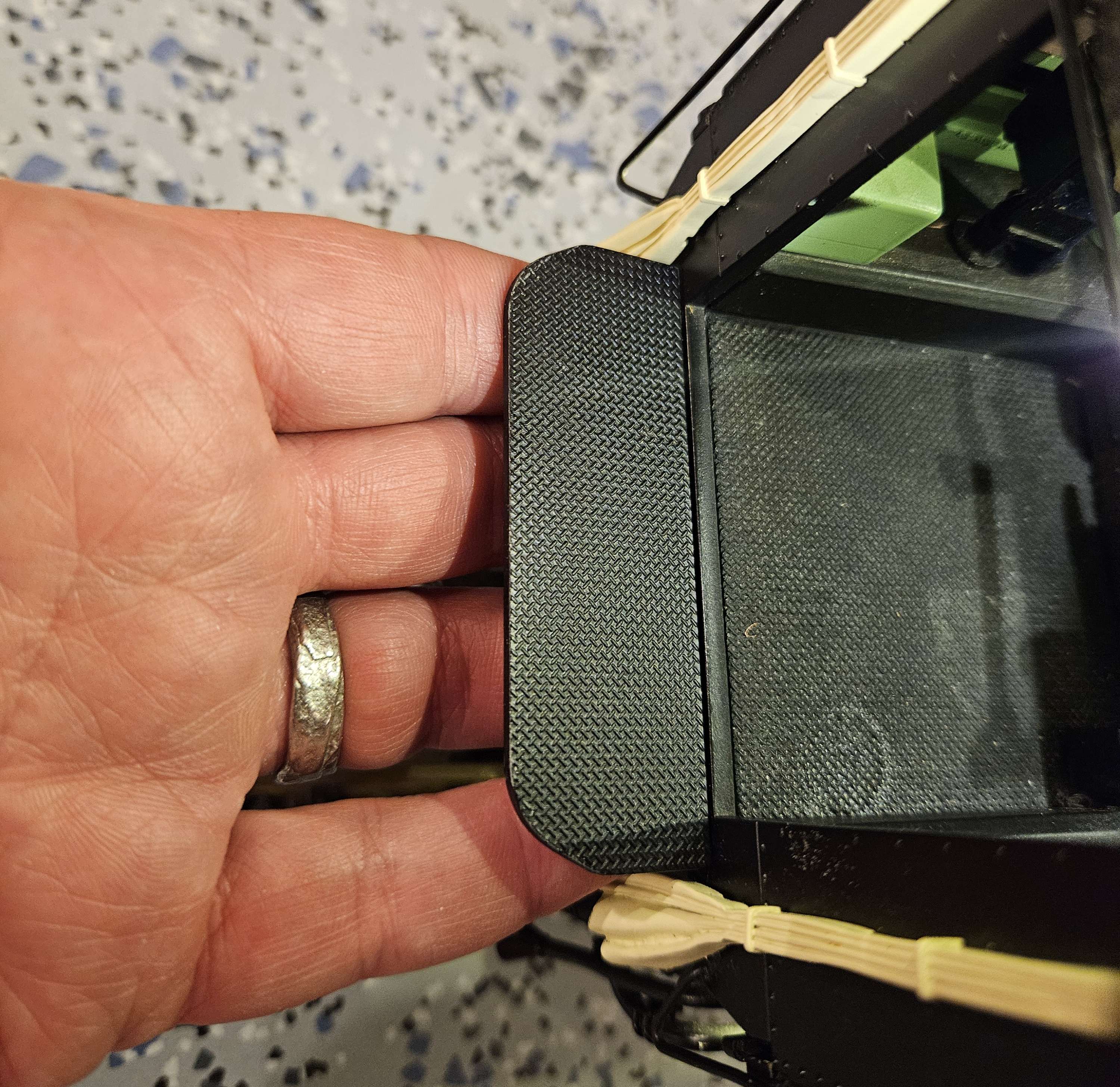

Hinten wird die Lok unter dem Führerstand angehoben. |
 |

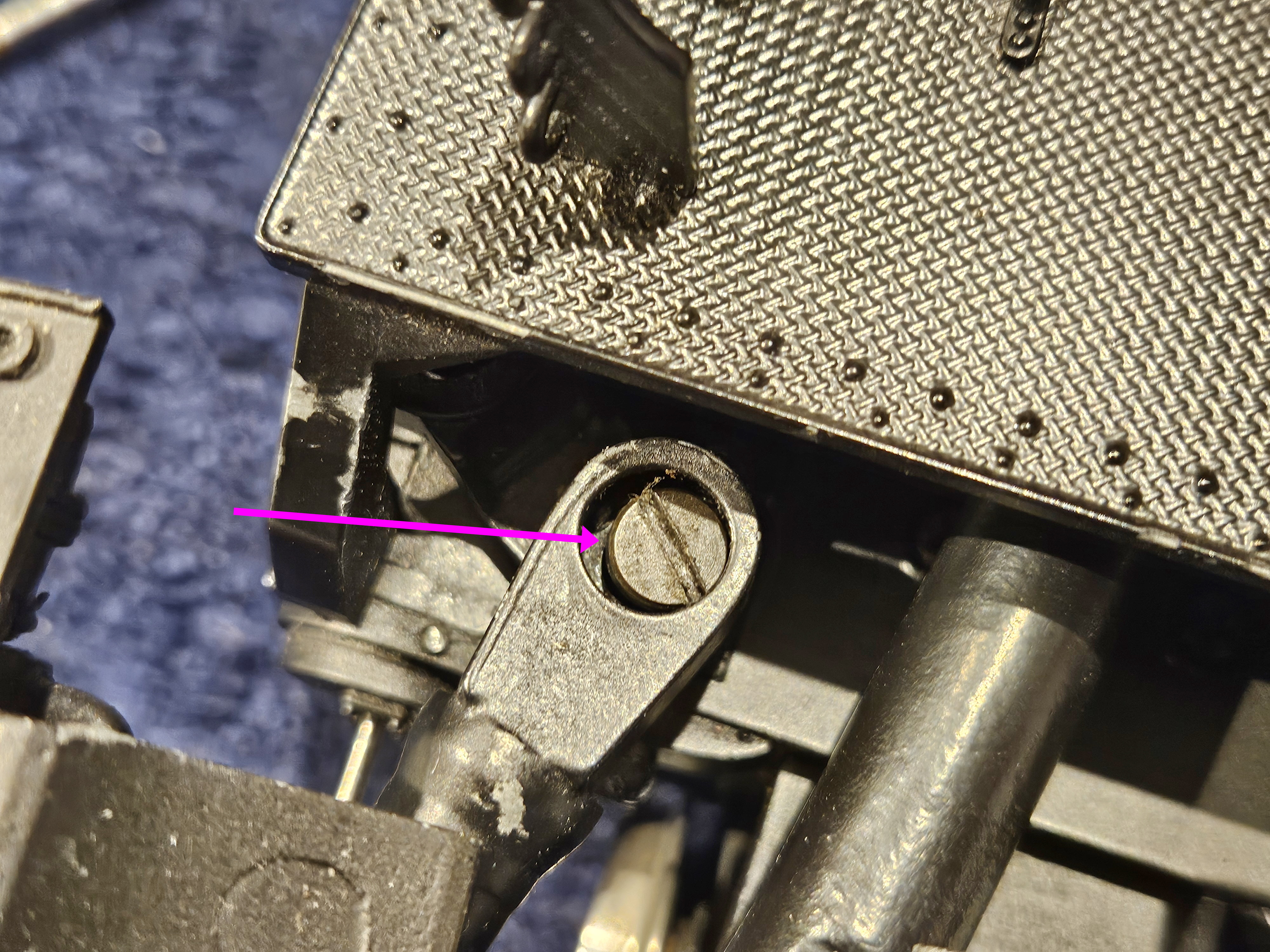

Der Aufbau der Lok ist mit 4 Schrauben mit dem Fahrwerk verbunden. Die 4 Schrauben sind hinter 2 Klappen auf dem Aufbau verborgen (Pfeile). |
 |
2 der 4 Schrauben, die gelöst werden müssen. |
 |
Der Aufbau wird vorsichtig nach oben angehoben und zur Seite gelegt. Das Bild links zeigt den Zustand der gebrauchten Lok aus den USA (Platinen, Kabel). |
 |

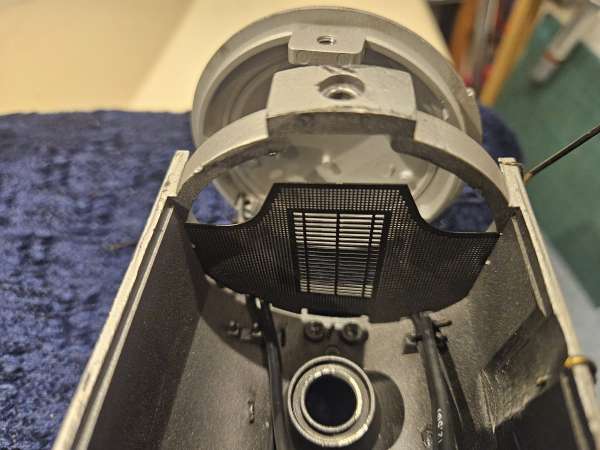

Im nächsten Schritt wird das Drehgestell unter dem Führerstand ausgebaut. Dazu werden die 2 Schrauben entfernt. |
 |

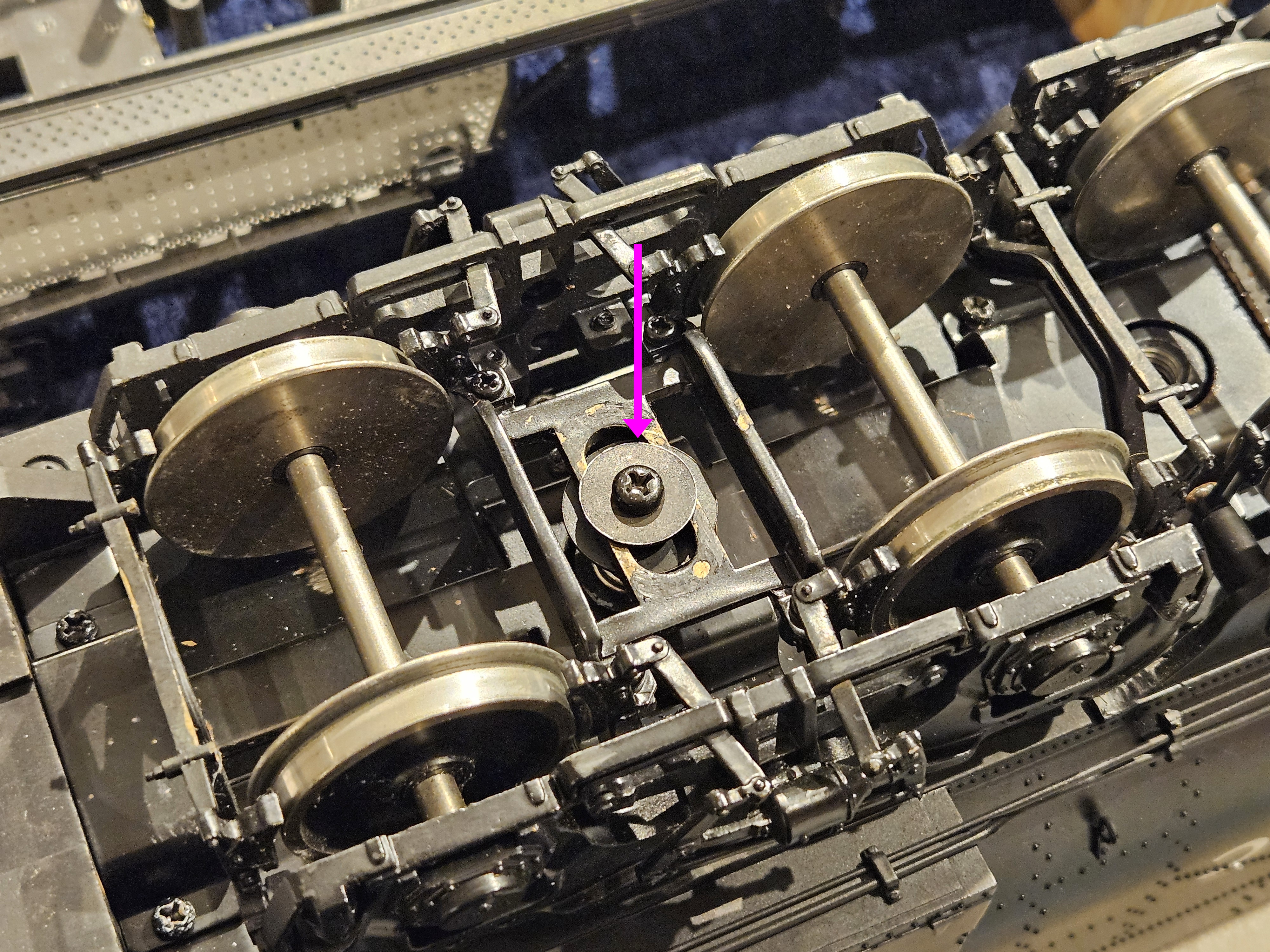

Die Feder in der Mitte des Drehgestells bleibt im Rahmen. Der Rest wird entfernt. |
 |
Für die Demontage der beiden Triebwerke vom Rahmen müssen die beiden Motoren und die Platinen vor dem Führerstand ausgebaut werden. |
 |
Nun müssen insgesamt 5 Schrauben gelöst werden, die den Rahmen mit dem hinteren Triebwerk verbinden. Im Bild sind die 3 hinteren Schrauben markiert. |
 |

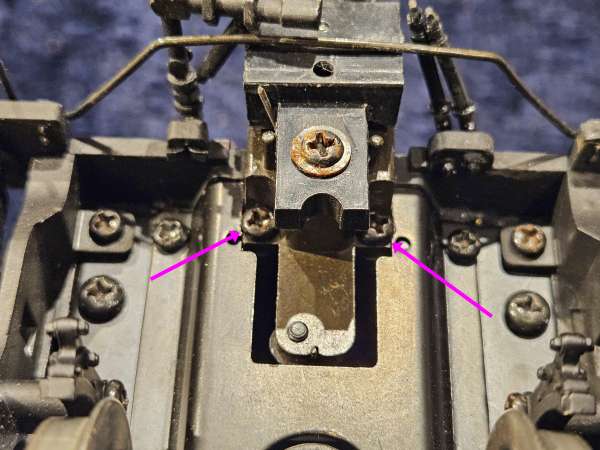

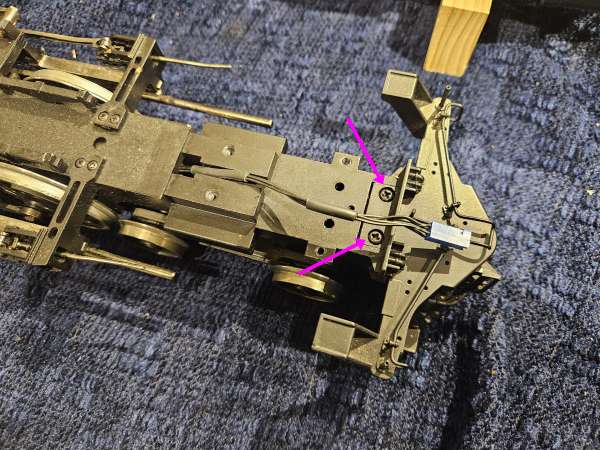

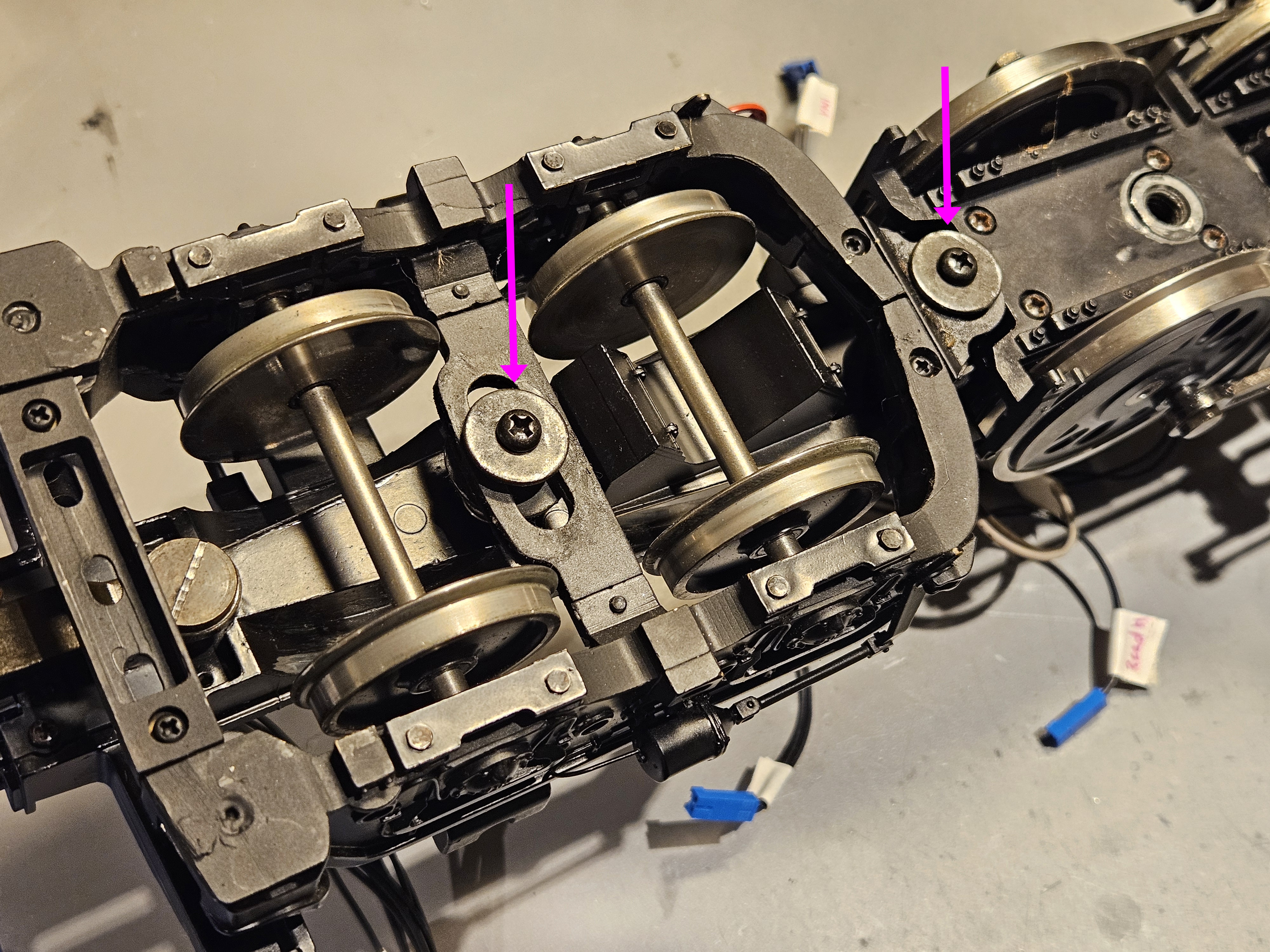

Im Bild sind die 2 vorderen Schrauben markiert. |
 |
Beim mittleren Dampfrohr wird der E-Clip und die Unterlagsscheibe entfernt. |
 |

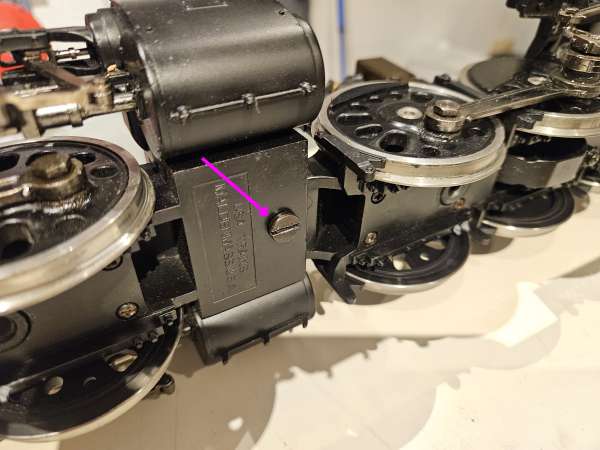

Bei den beiden äusseren Dampfrohren werden je die markierten Schrauben entfernt. |
 |
Nun wird der Lokrahmen vorsichtig von den 2 Triebwerken abgehoben. |
 |
Nun werden die beiden Triebwerke vorsichtig zur Seite gelegt und die markierte Schraube gelöst, die das vordere Triebwerk mit dem hinteren Triebwerk verbindet. |
 |

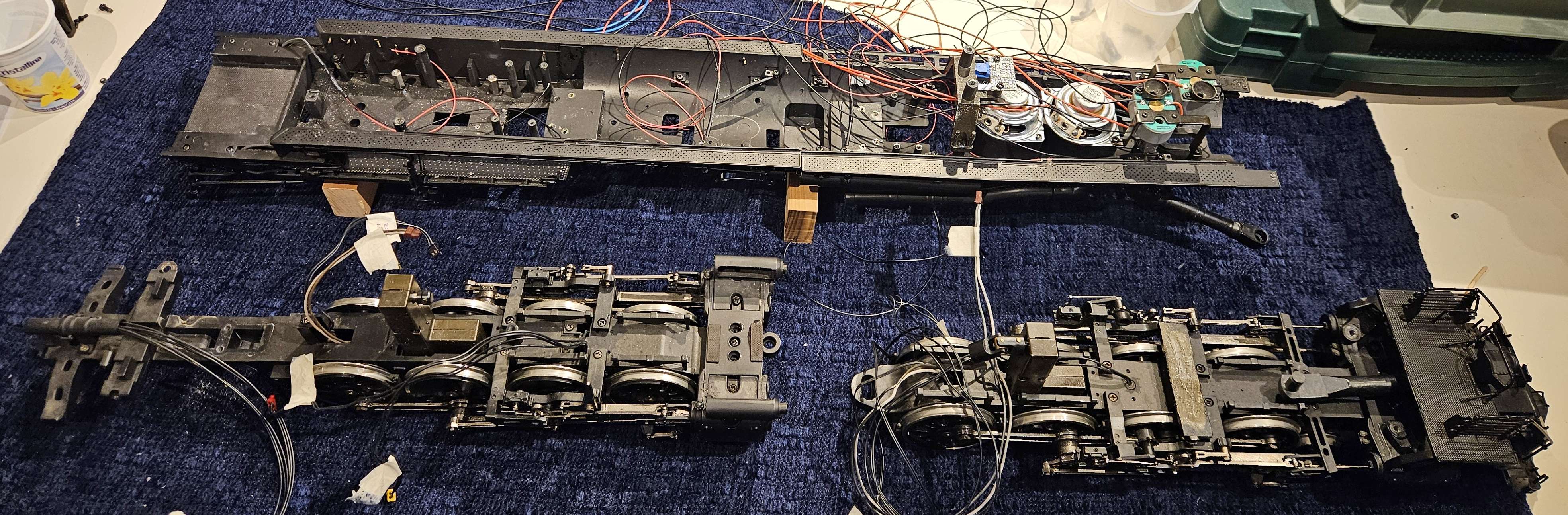

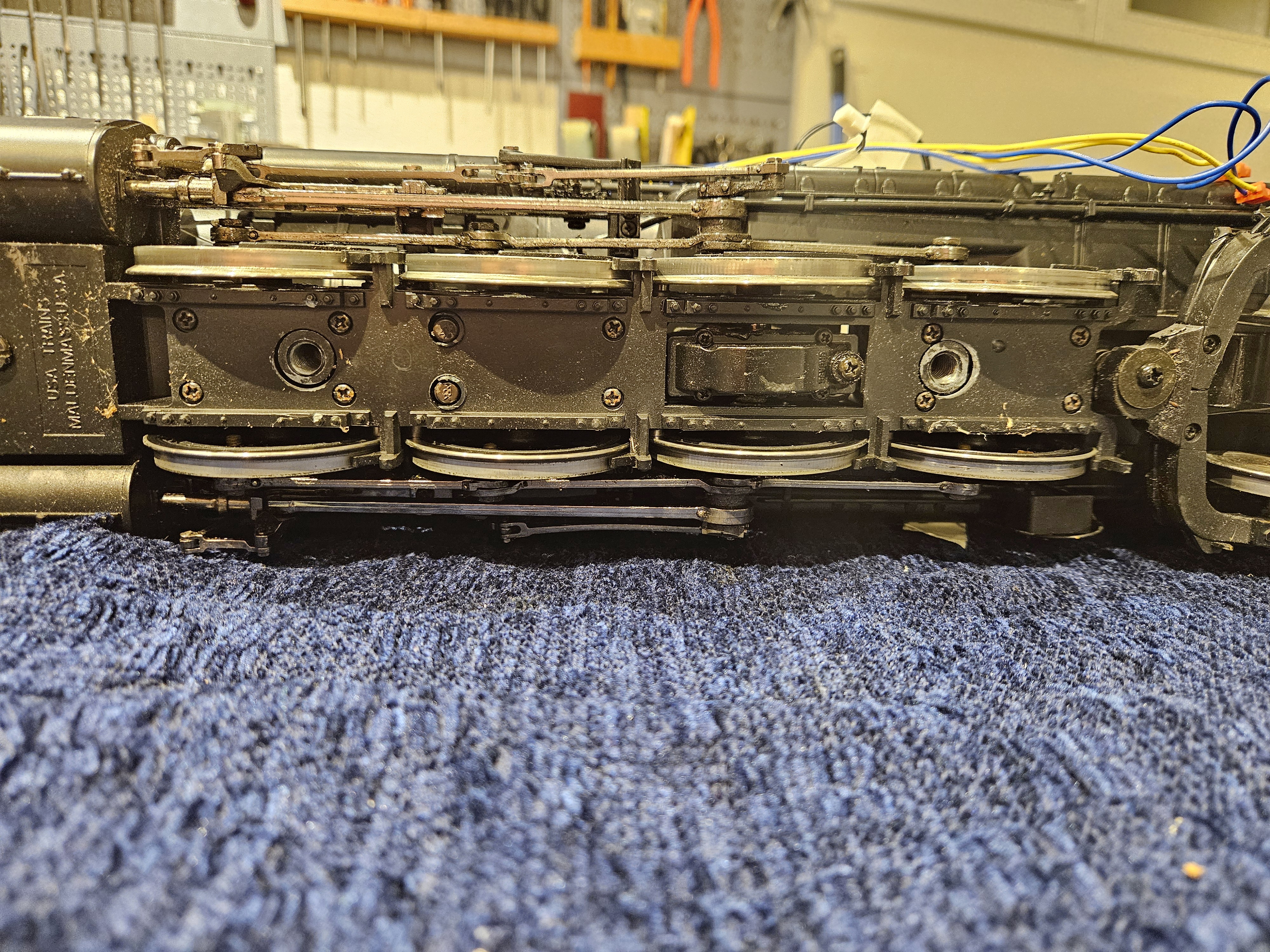

Das Bild links zeigt die demontierte Lok. |

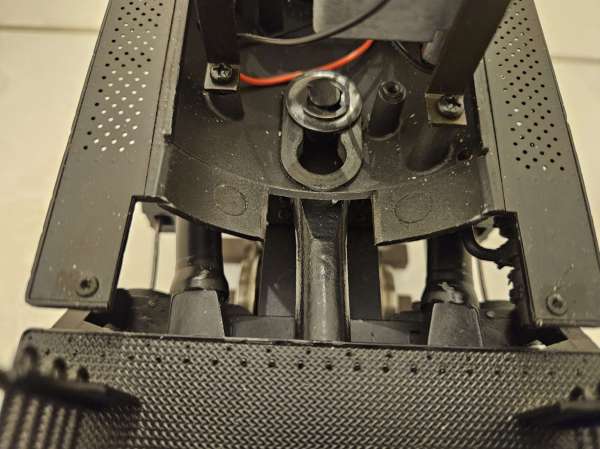

Die Front der Lok kann ohne die grosse Zerlegung im vorherigen Abschnitt demontiert werden.
 |

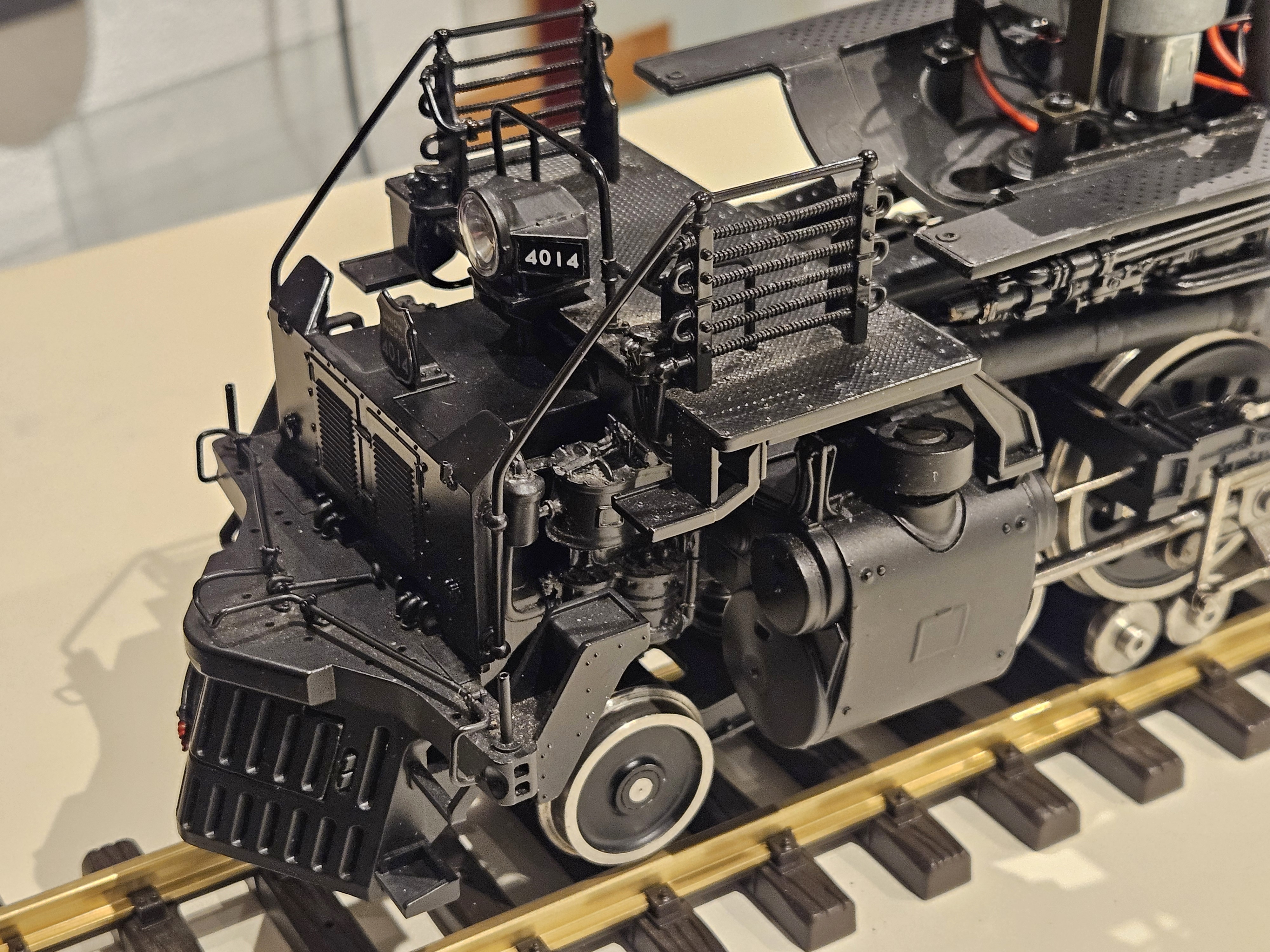

Front der Lok. |
 |

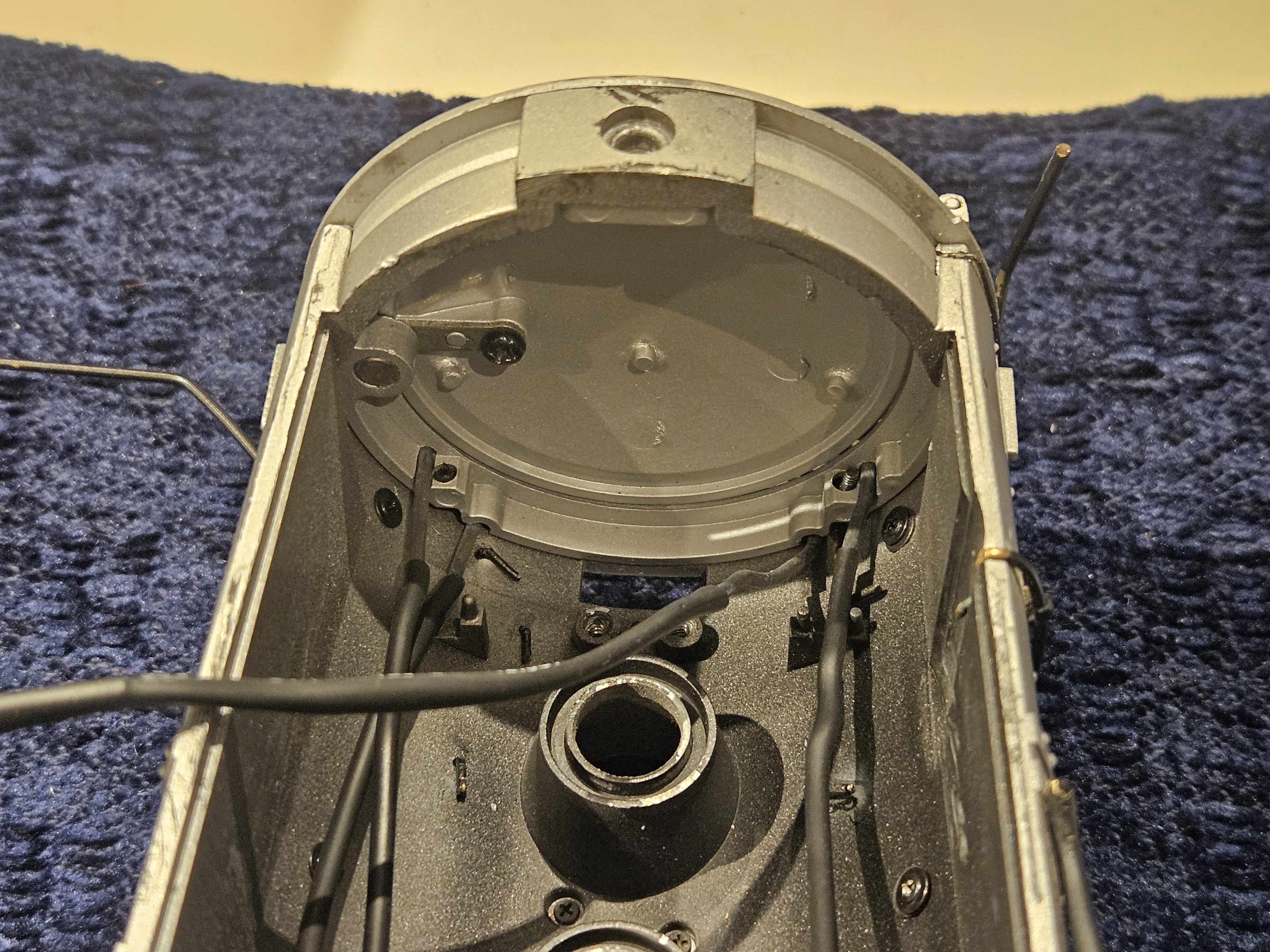

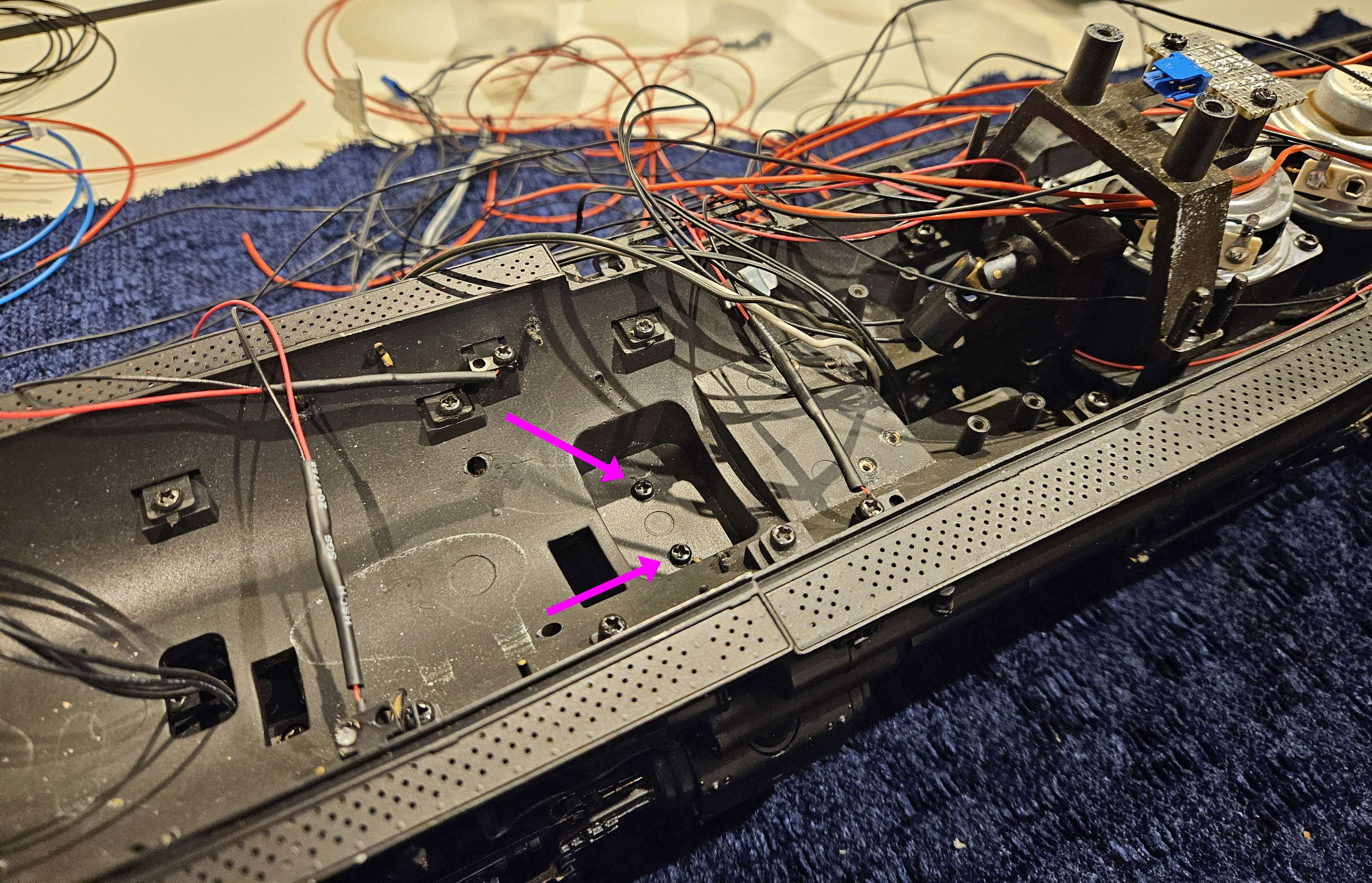

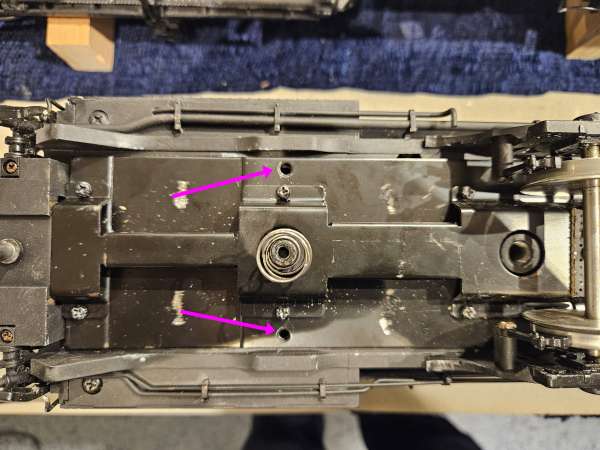

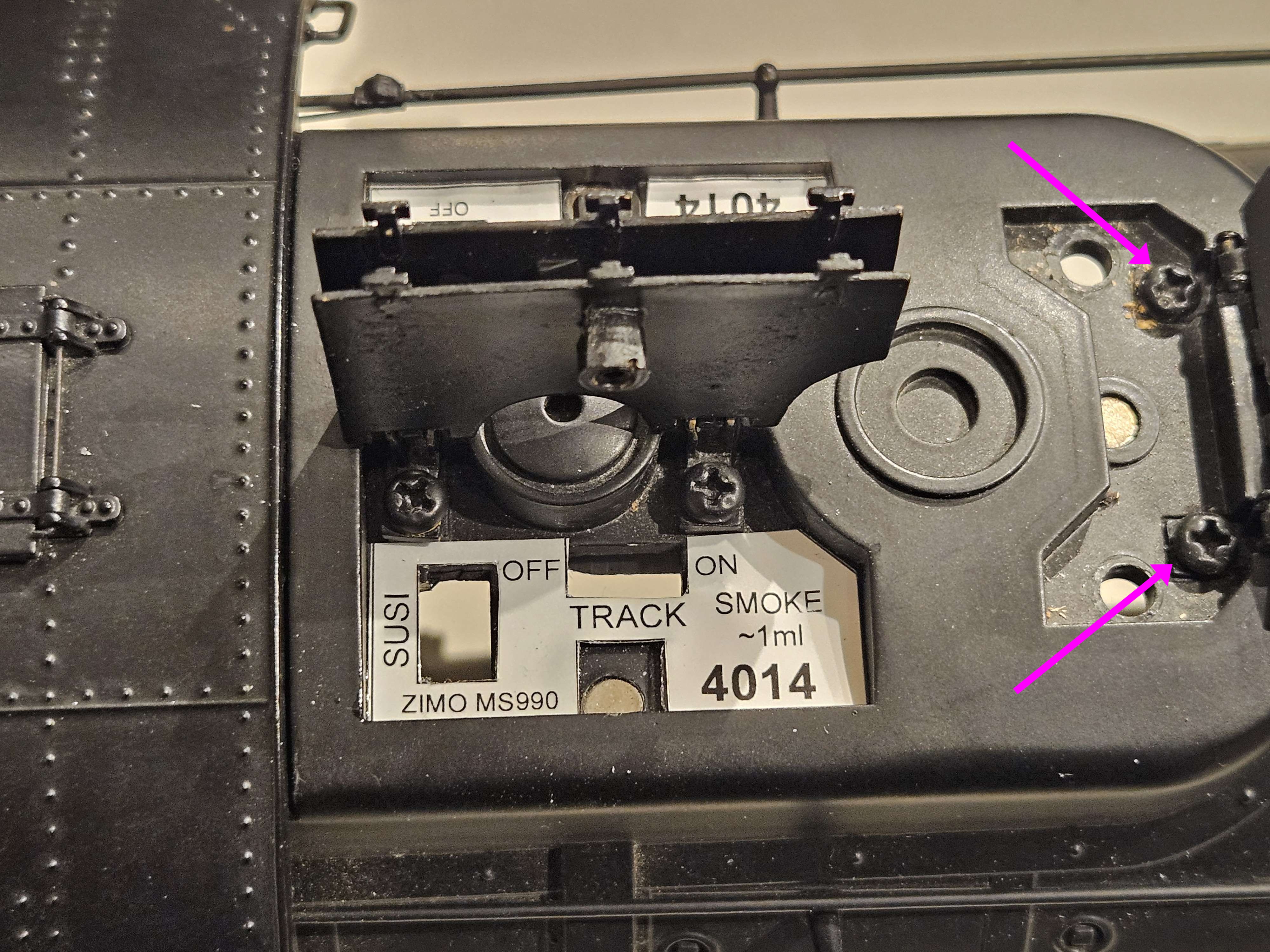

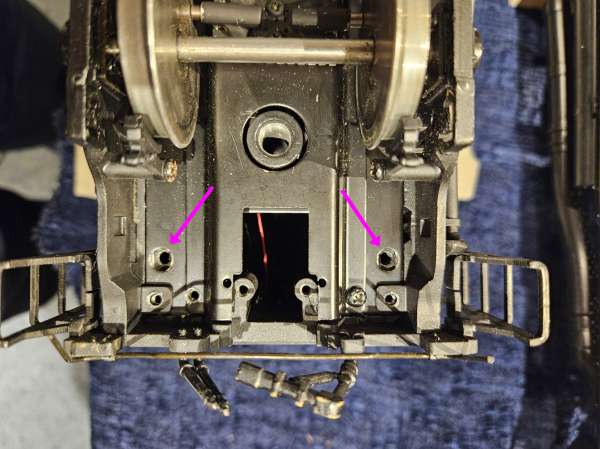

Im 1.Schritt werden auf der Unterseite der Lok vorne die 2 markierten Schrauben entfernt. Nun kann die Plattform mit dem Frontscheinwerfer entfernt werden. Unter der Plattform befindet sich eine Steckverbindung für das Kabel zum Scheinwerfer. |
 |
Auf der oberen Seite werden nun die 2 markierten Schrauben entfernt und die gesamte Front kann vom Lokrahmen getrennt werden. |
Die Lok ist mit 2 USA TRAINS Rauchgeneratoren ausgerüstet. Die Rauchgeneratoren wurden übernommen, aber direkt an den ZIMO-Decoder angeschlossen. Die Original-Platine unterhalb der Rauchgeneratoren wurde entfernt.
Von USA TRAINS gibt es für die Big Boy keine Ersatz-Rauchgeneratoren. In diesem Abschnitt zeige ich, wie aus dem Ersatzteil USAR22-454-608-108 ein passender Rauchgenerator gemacht werden kann. Ich konnte dieses Ersatzteil bei RD Hobby in Deutschland im März 2026 bestellen (USA Trains Rauchgenerator für GP30, SD70, SD40-2).
Der Tank eines Raucherzeugers würde theoretisch 2ml Flüssigkeit fassen. Damit ist aber der Heizwiderstand überfordert. Optimal werden nur 1ml Flüssigkeit eingefüllt.
 |

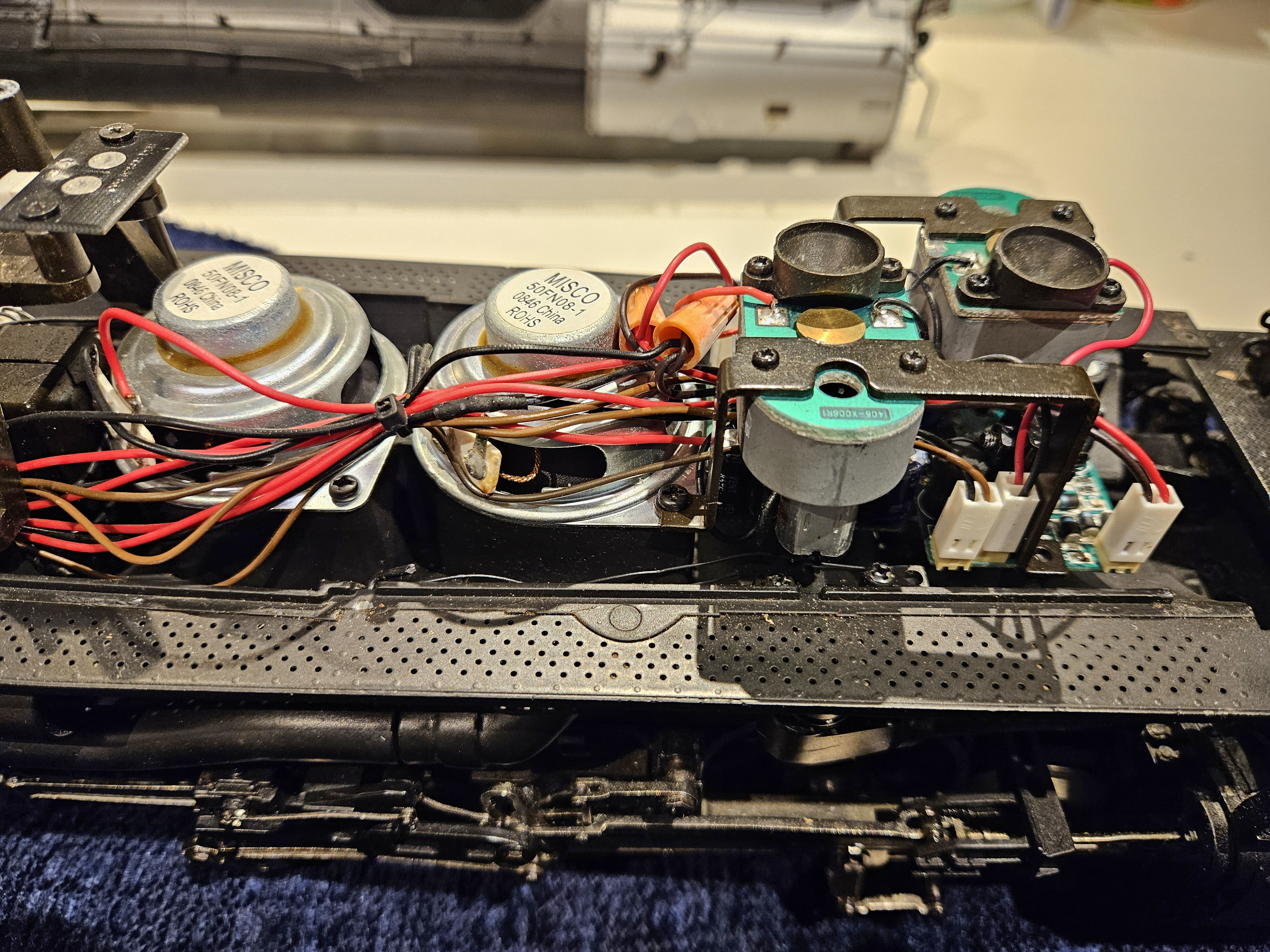

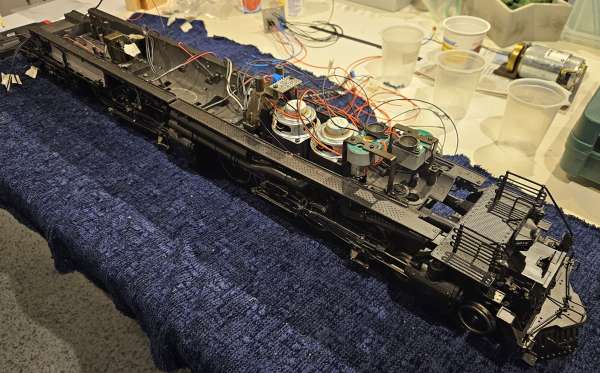

Originalzustand der Lok mit 2 Raucherzeugern und zugehöriger Platine. |
 |

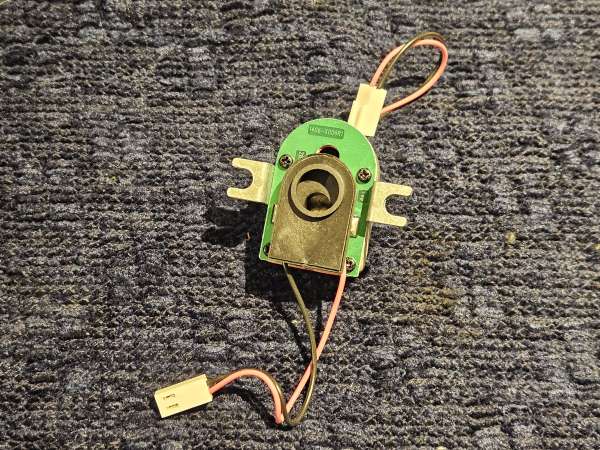

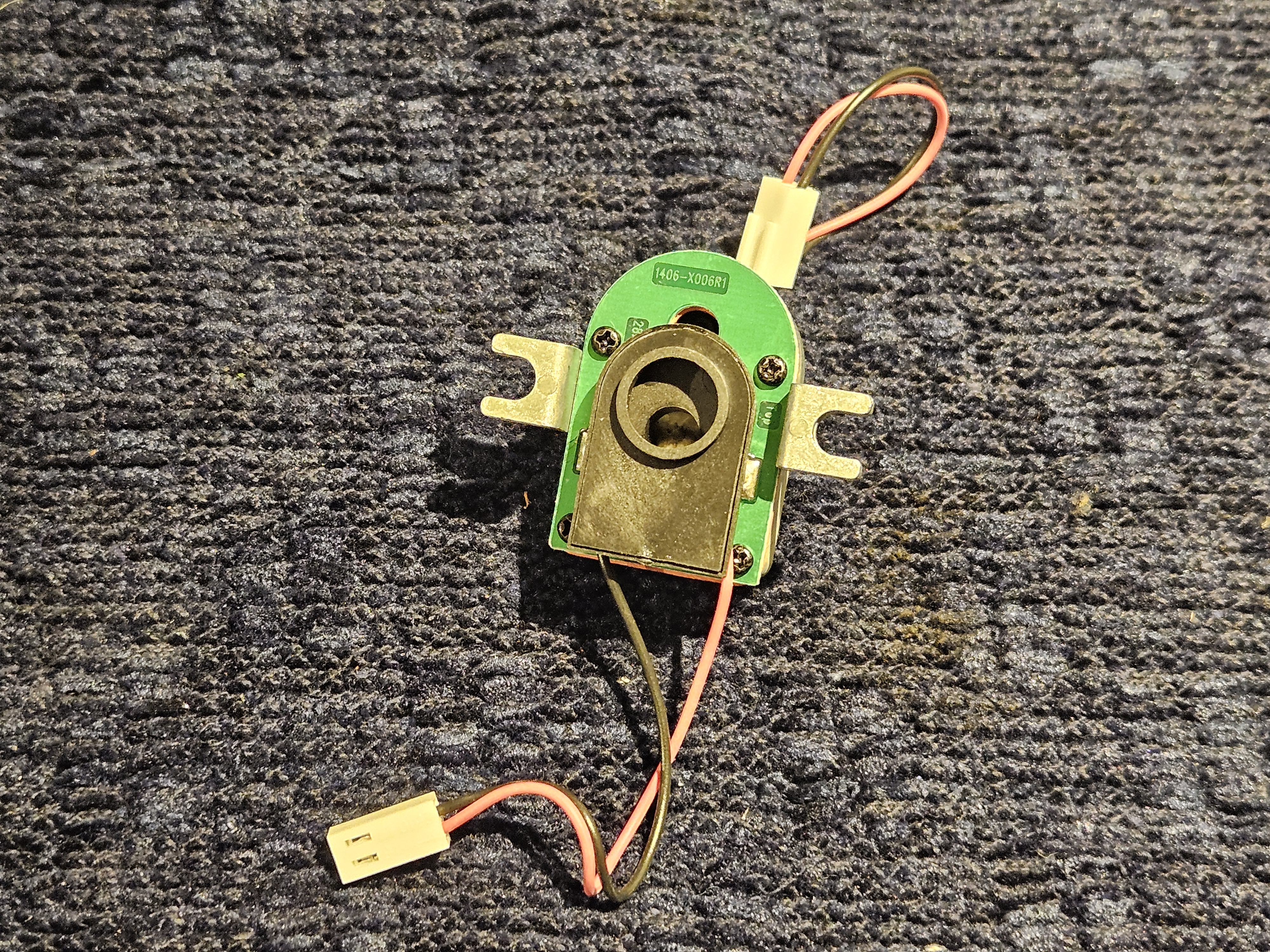

Rauchgenerator USAR22-454-608-108 im Originalzustand. |
 |

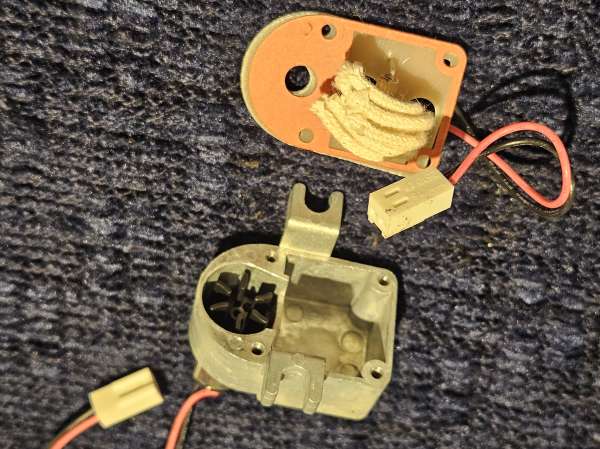

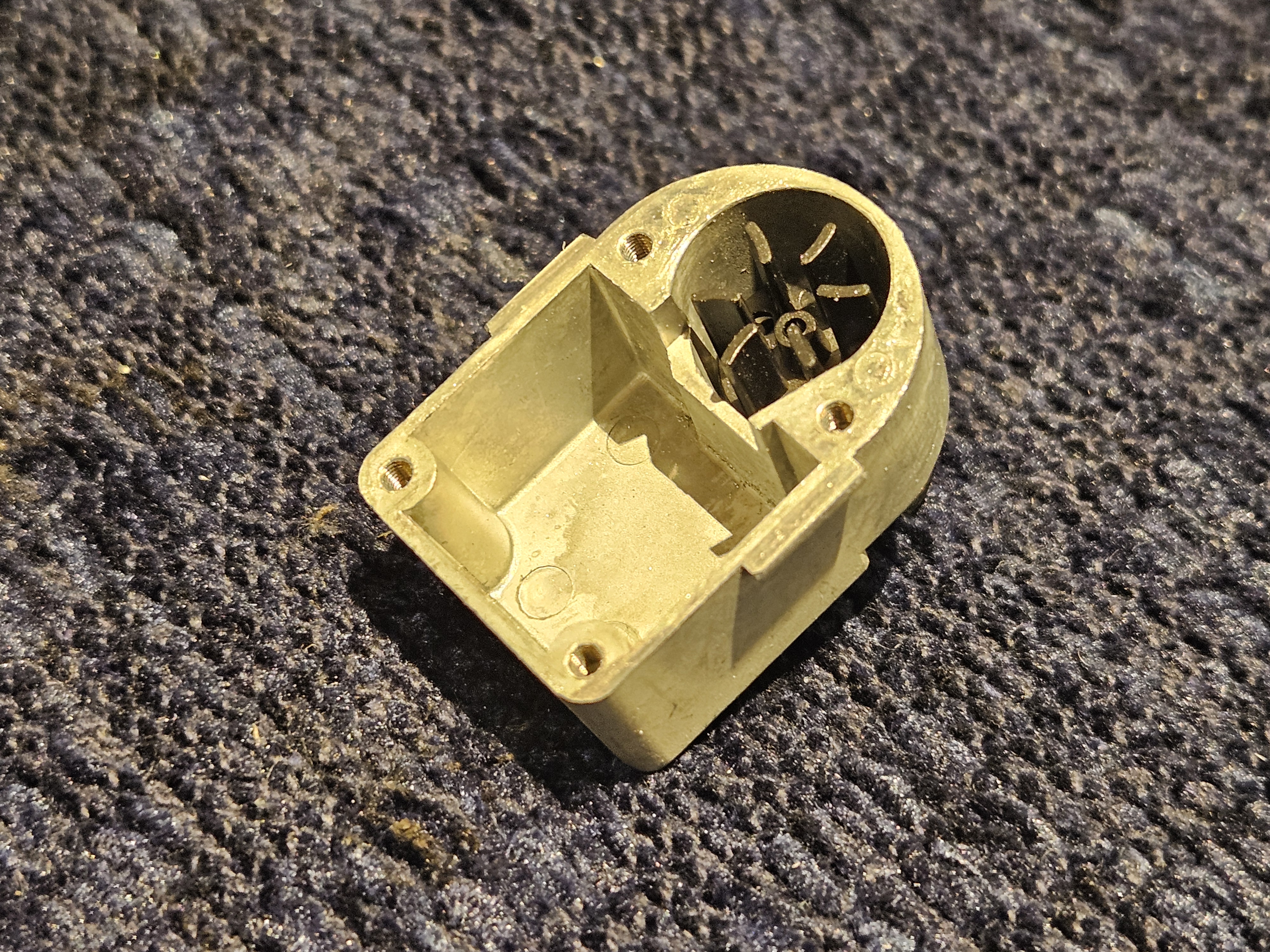

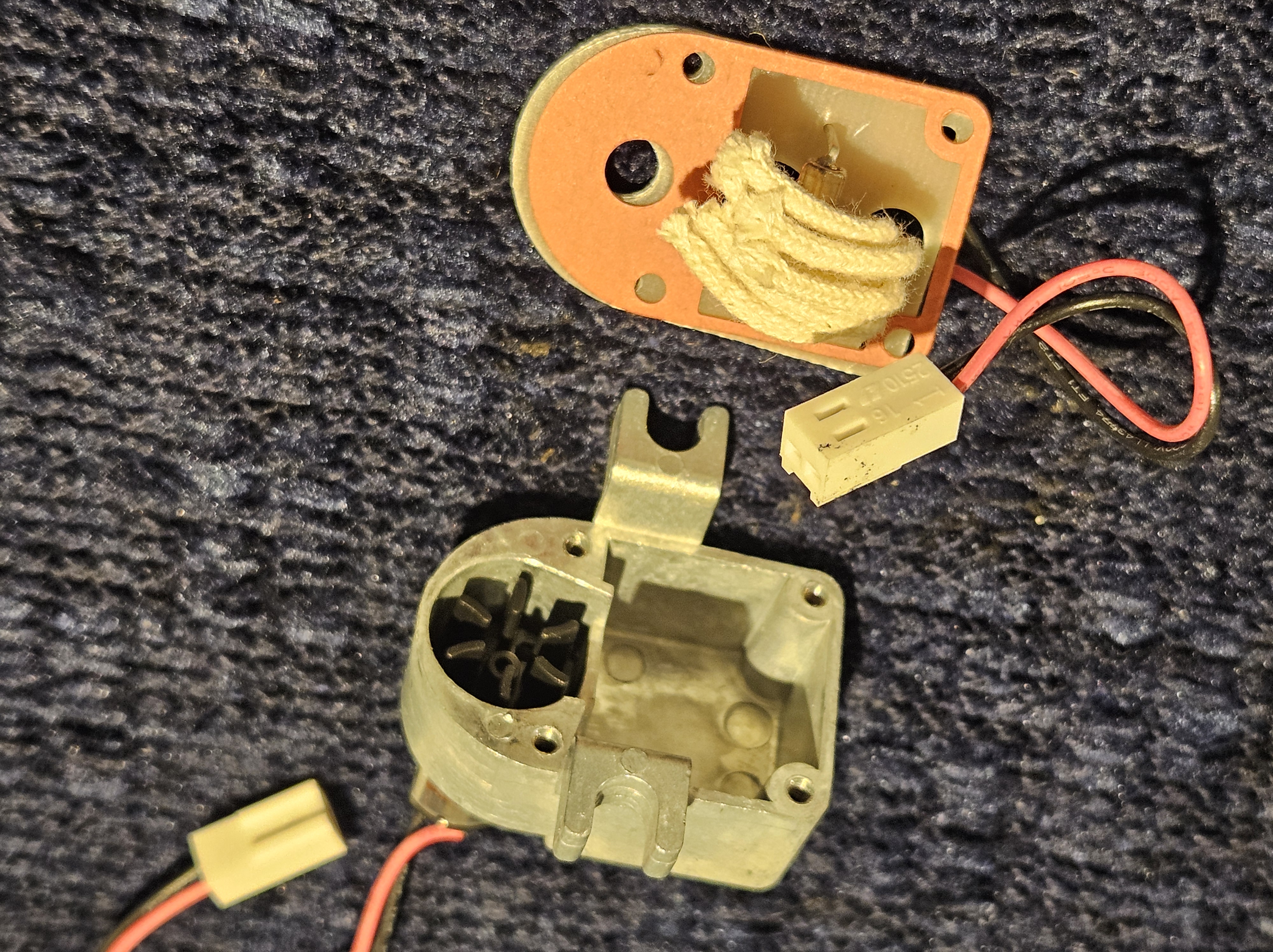

Rauchgenerator USAR22-454-608-108 im geöffneten Zustand. |
 |

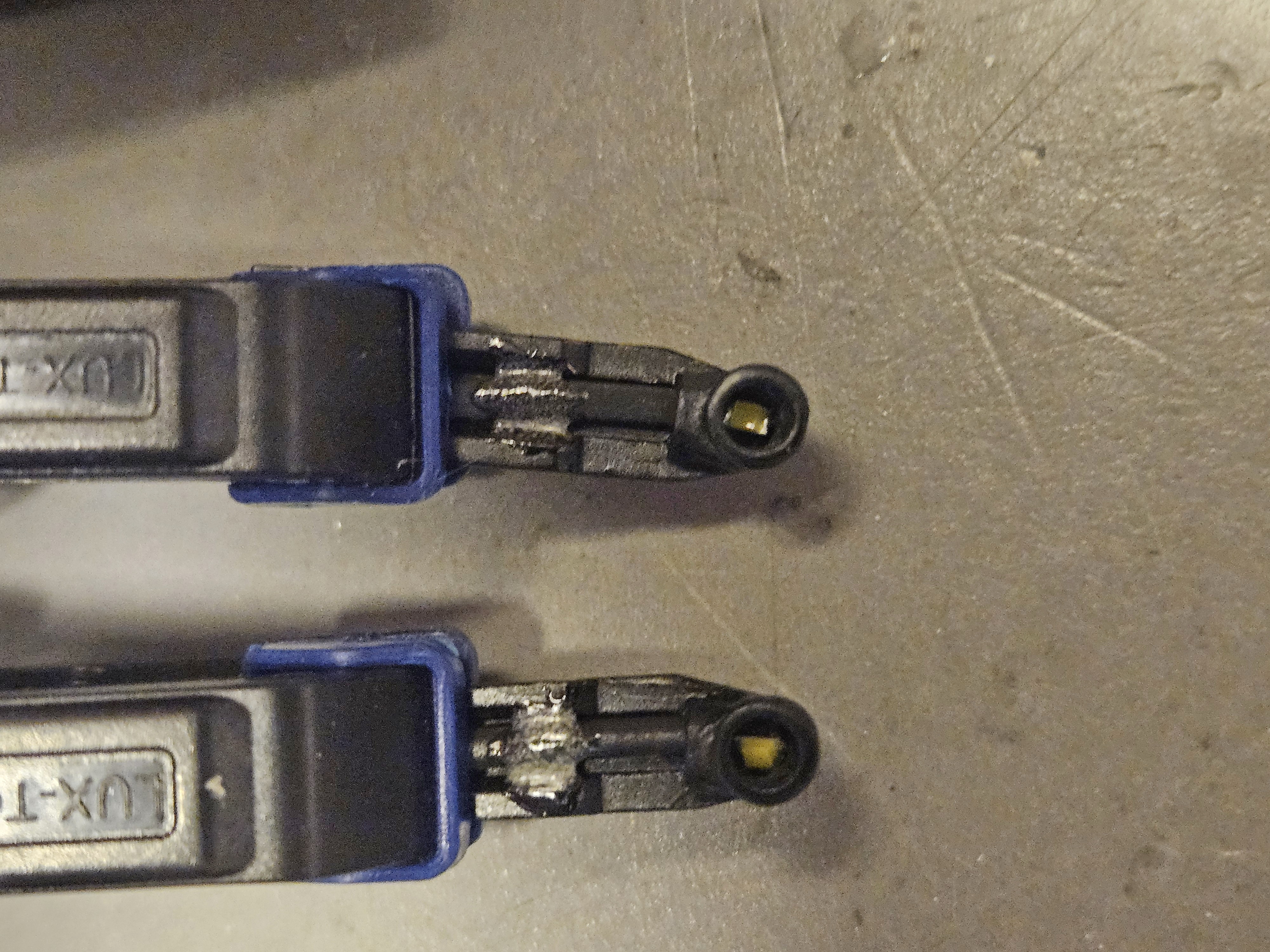

Die seitlichen Halterungen wurden vorsichtig entfernt. |
 |

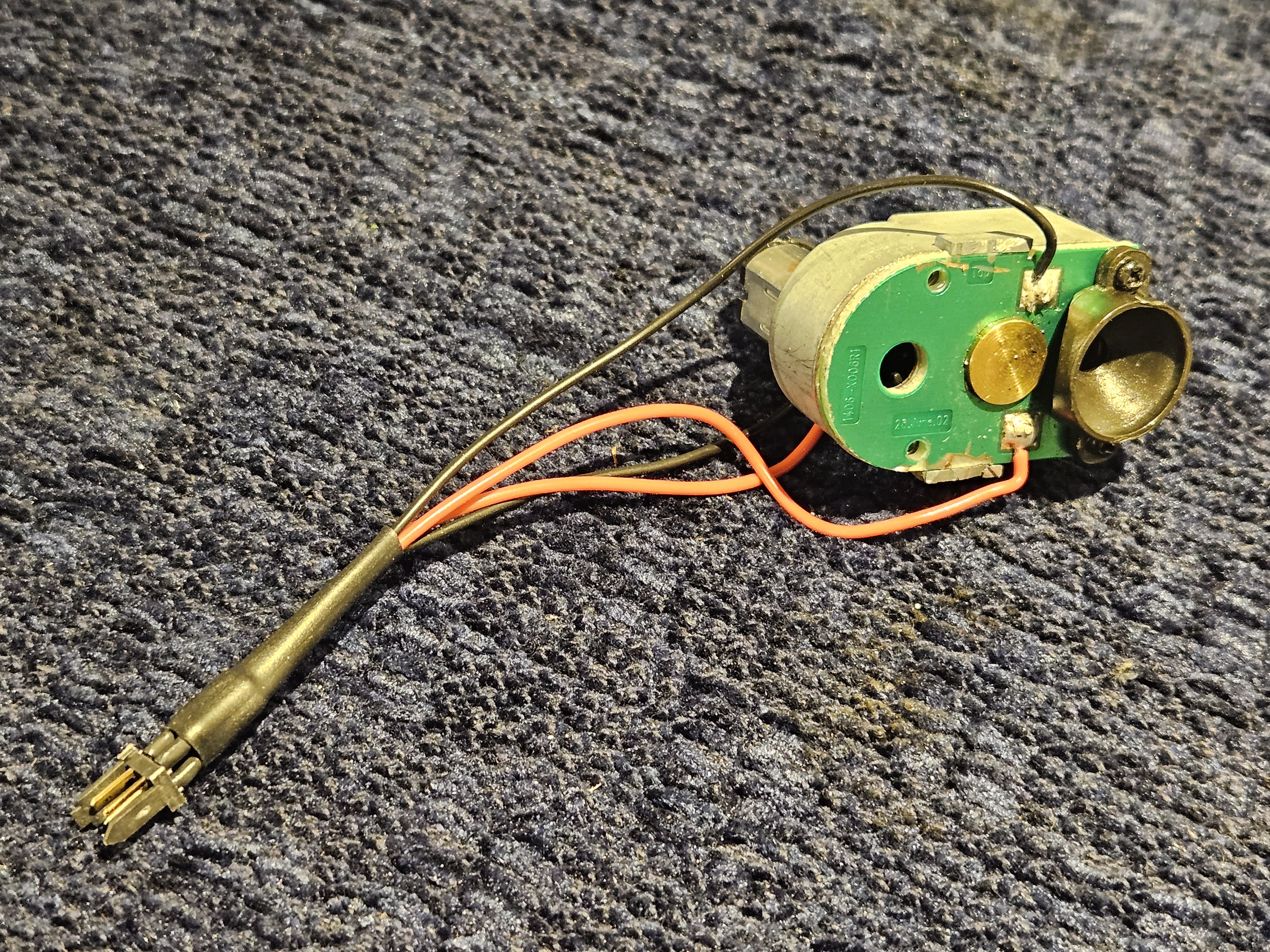

Fertiger Rauchgenerator für den Big Boy mit den neuen Kabeln und der neuen DUBOX-Steckverbindung. |
 |

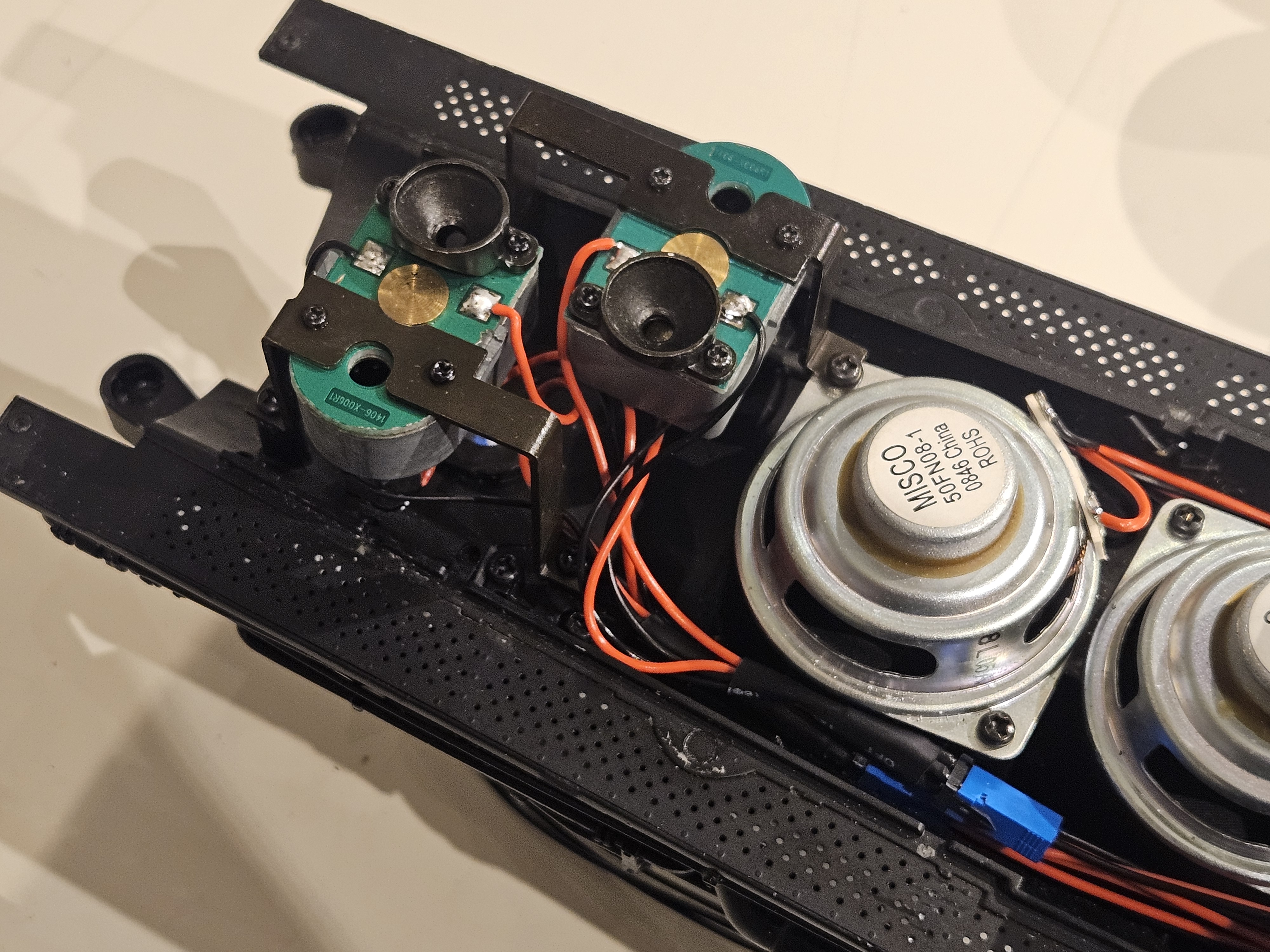

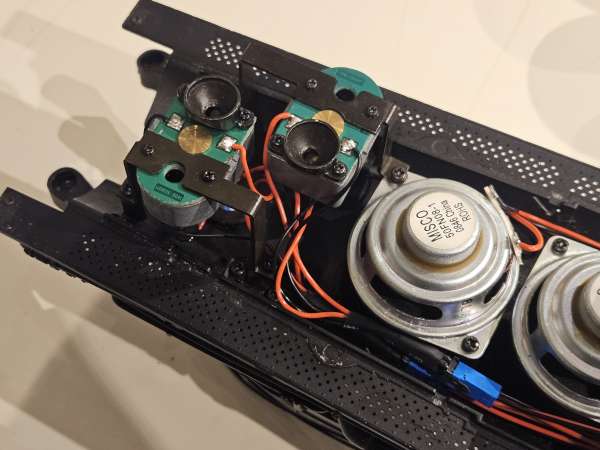

Beide Raucherzeuger eingebaut mit den neuen Kabeln und DUBOX-Steckverbindungen. |
Nach einer ersten Inbetriebnahme der Lok stellte ich bei Messungen fest, dass die gesamte Lok elektrisch mit einer der beiden Schienen verbunden war. Nach längerer Suche stellte ich

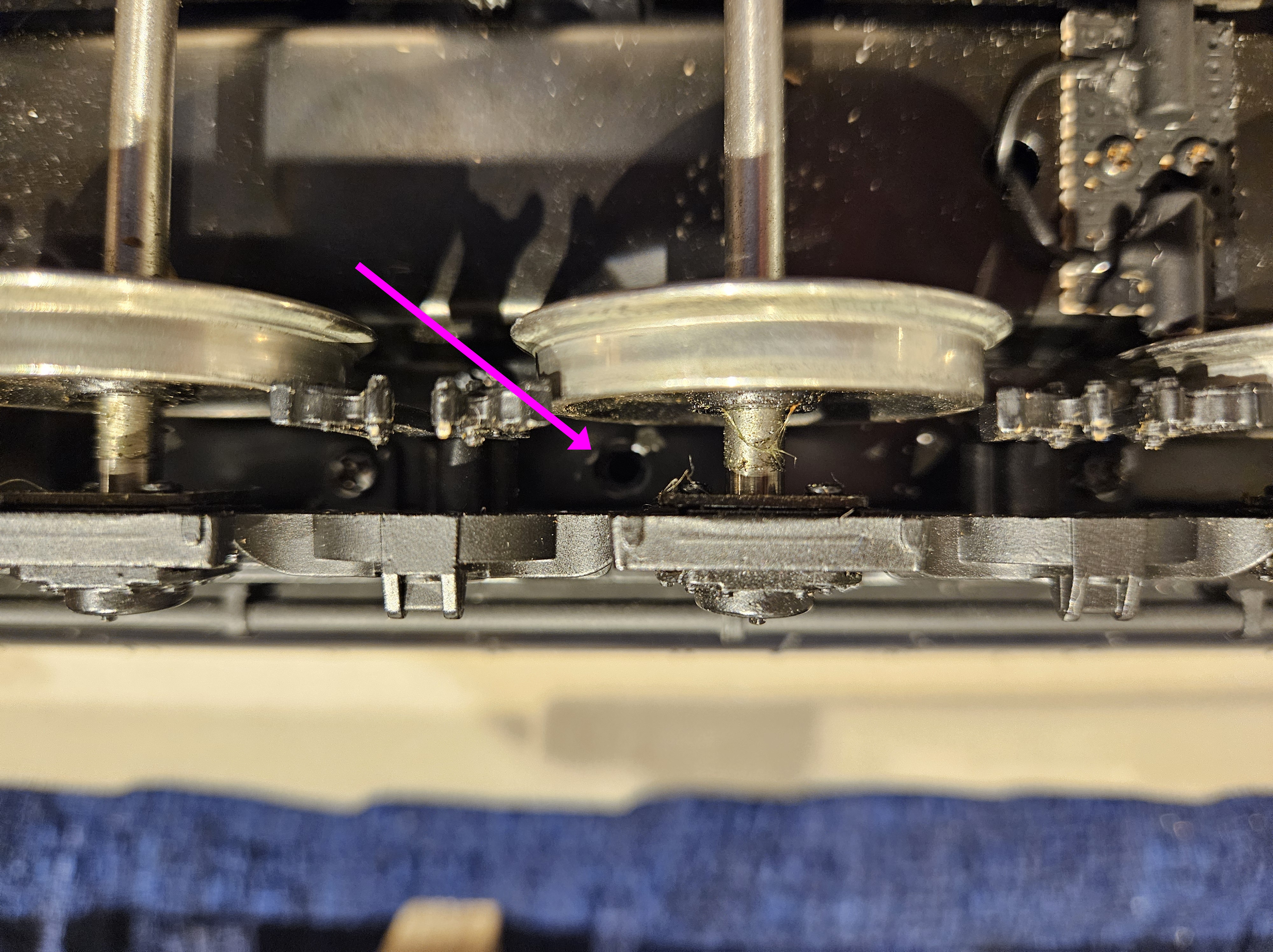

fest, dass in der hintersten Antriebsachse eine Isolierung defekt war und dadurch die Verbindung zur Schiene entstand. Die Isolation sitzt bei diesen Achsen zwischen dem Radreifen und
der Radscheibe. Eine Reparatur war mit den mir zur Verfügung stehenden Mitteln nicht möglich.
Ich hatte Glück und konnte im März 2026 beim US-Shop Charles Ro Supply Company 4 neue Antriebsachsen kaufen
(R20-401 - BIG BOY DRIVER SET OF 4). Damit konnte das Problem behoben werden.
 |

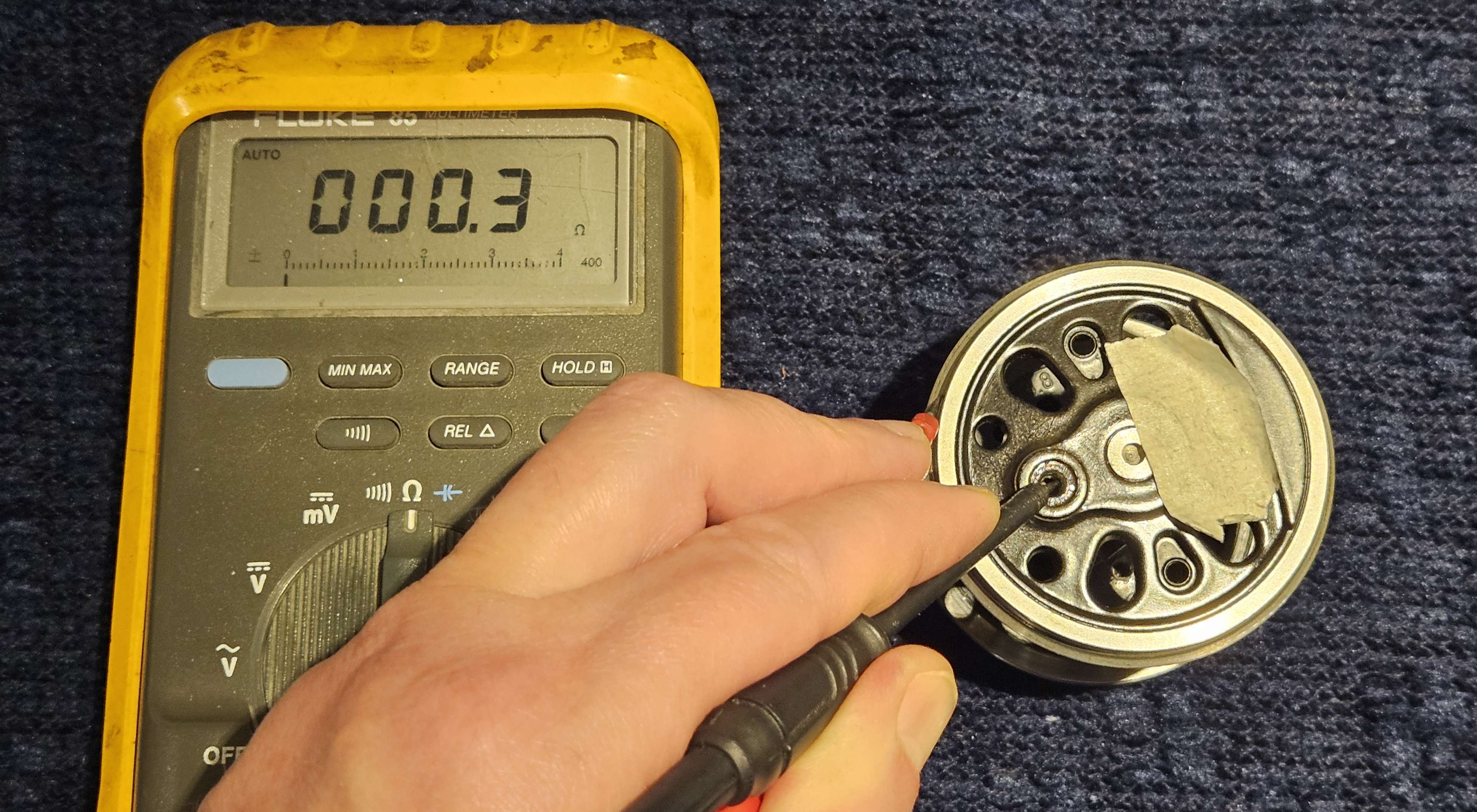

Widerstandsmessung Radreifen zu Achse - Widerstand 0.3 Ohm, voller Durchgang - Achse defekt. |
 |

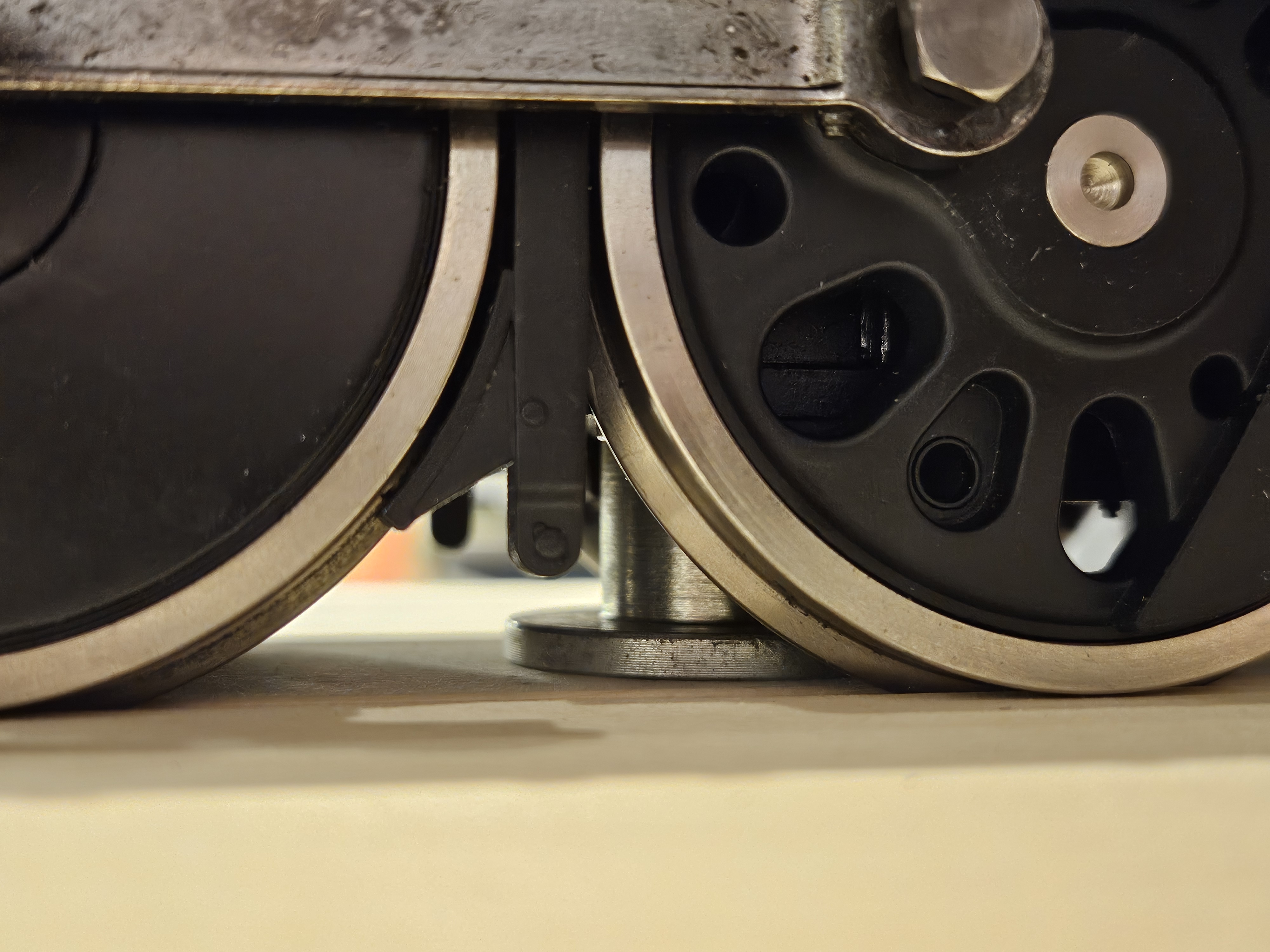

Widerstandsmessung Radreifen zu Achse - Widerstand unendlich - Achse ok. |
 |
Die Lok wird für den Achswechsel vorsichtig zur Seite gelegt. Nach dem Lösen der 10 Schrauben kann die Bodenplatte vorsichtig entnommen werden. |
 |

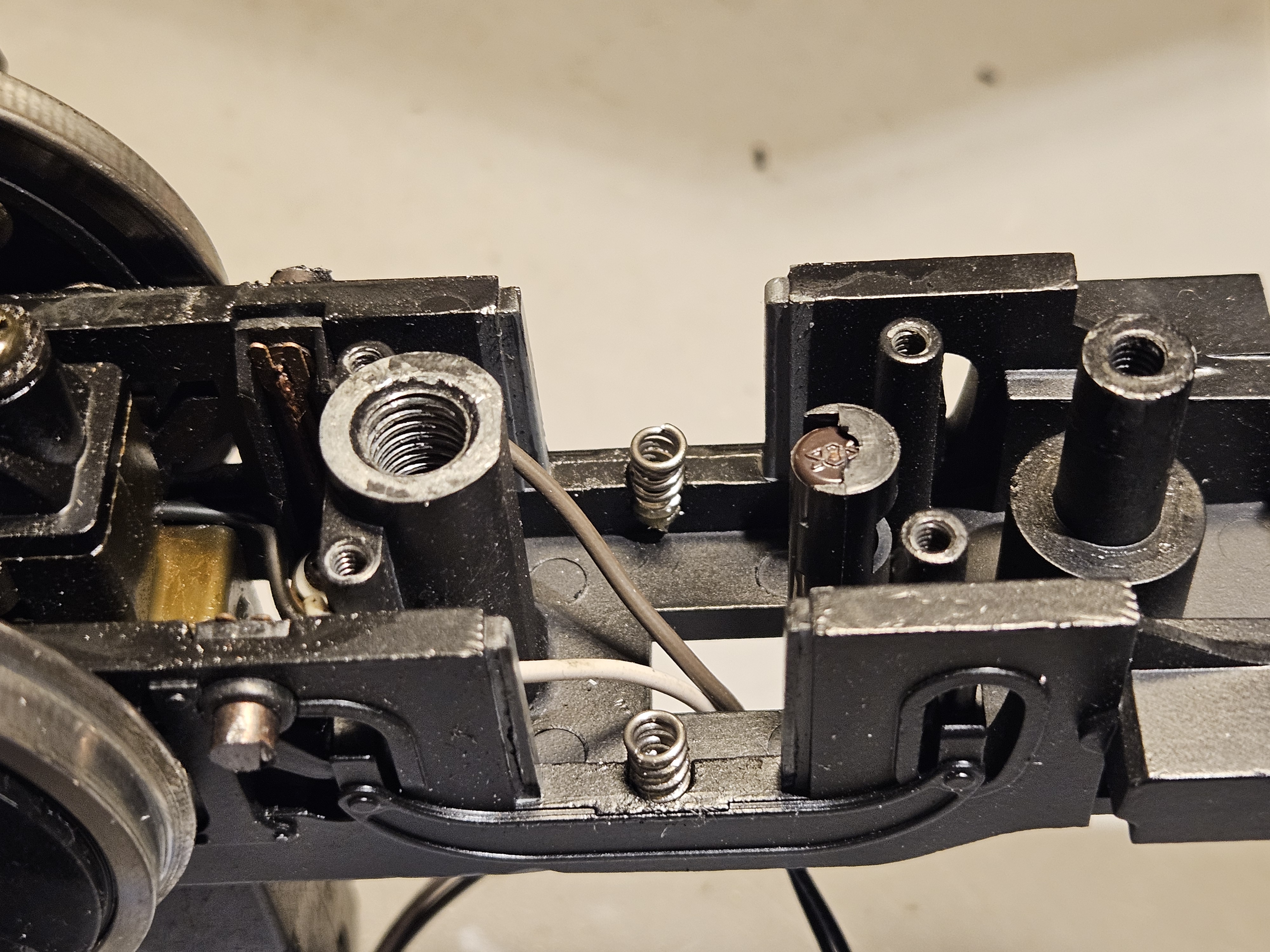

Blick auf den Fahrwerksrahmen ohne Achse. Gut zu sehen sind die 2 Federn für die Achslager. Ebenfalls gut zu sehen ist links die Kohle für die Stromabnahme. |
 |
Die neue Achse ist eingebaut. Wichtig ist das Ölen der Achse für das seitliche Spiel und das Fetten der Achslagerführungen. |

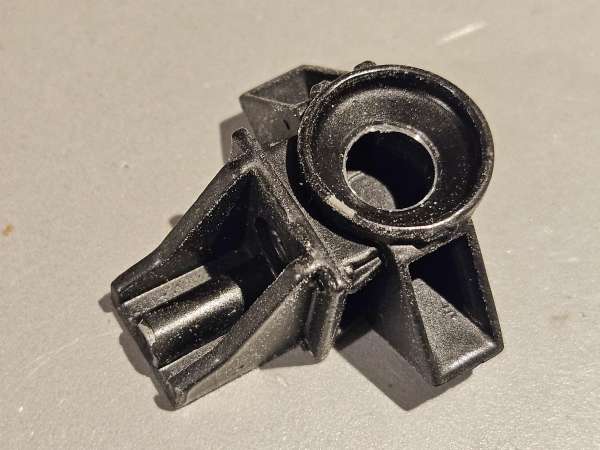

Durch das Herunterfallen der Transportkiste während dem Transport wurde u.a. in der Lok das Dampfrohr (steam pipe) zerstört. Es verbindet das vordere Triebwerk mit dem Lokrahmen. Eine Reparatur dieses Teils war unrealistisch, da es gewisse Kräfte zwischen dem Rahmen und dem vorderen Triebwerk aufnehmen muss. Dieses Teil war bei USA TRAINS oder anderswo nicht mehr als Ersatzteil zu bekommen. Aus diesem Grund wurde das Teil in 3D neu modelliert und dann in 3D als Metallteil beim Hersteller JLCPCB zu einem günstigen Preis gedruckt (3D Technology: SLM(Metal), Material: 316L).
 |
Zerstörtes Dampfrohr. |
 |

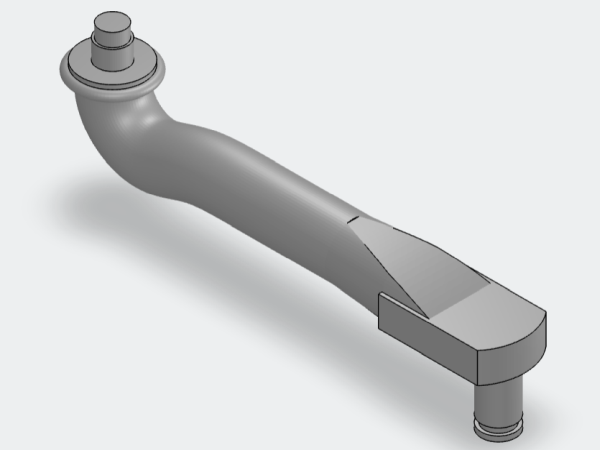

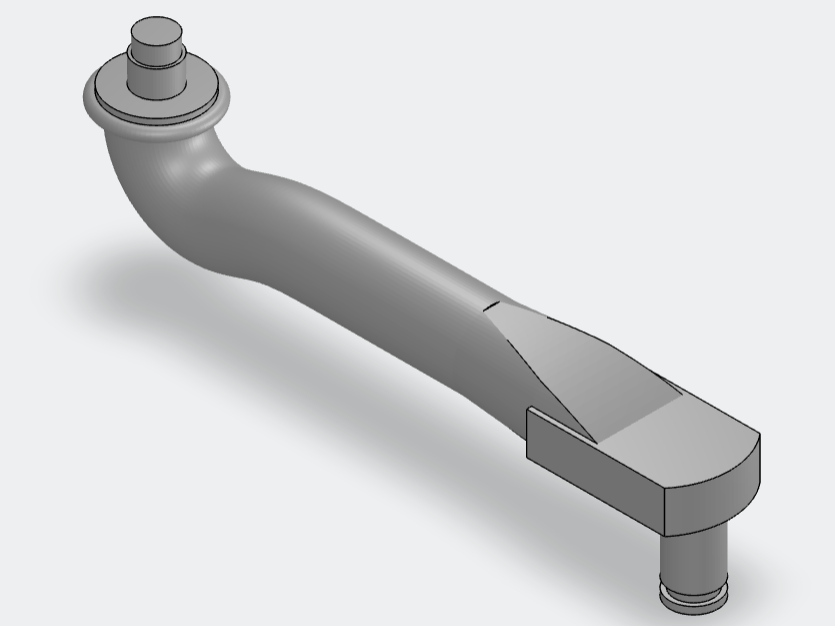

3D-Modell des neuen Dampfrohrs. |
 |

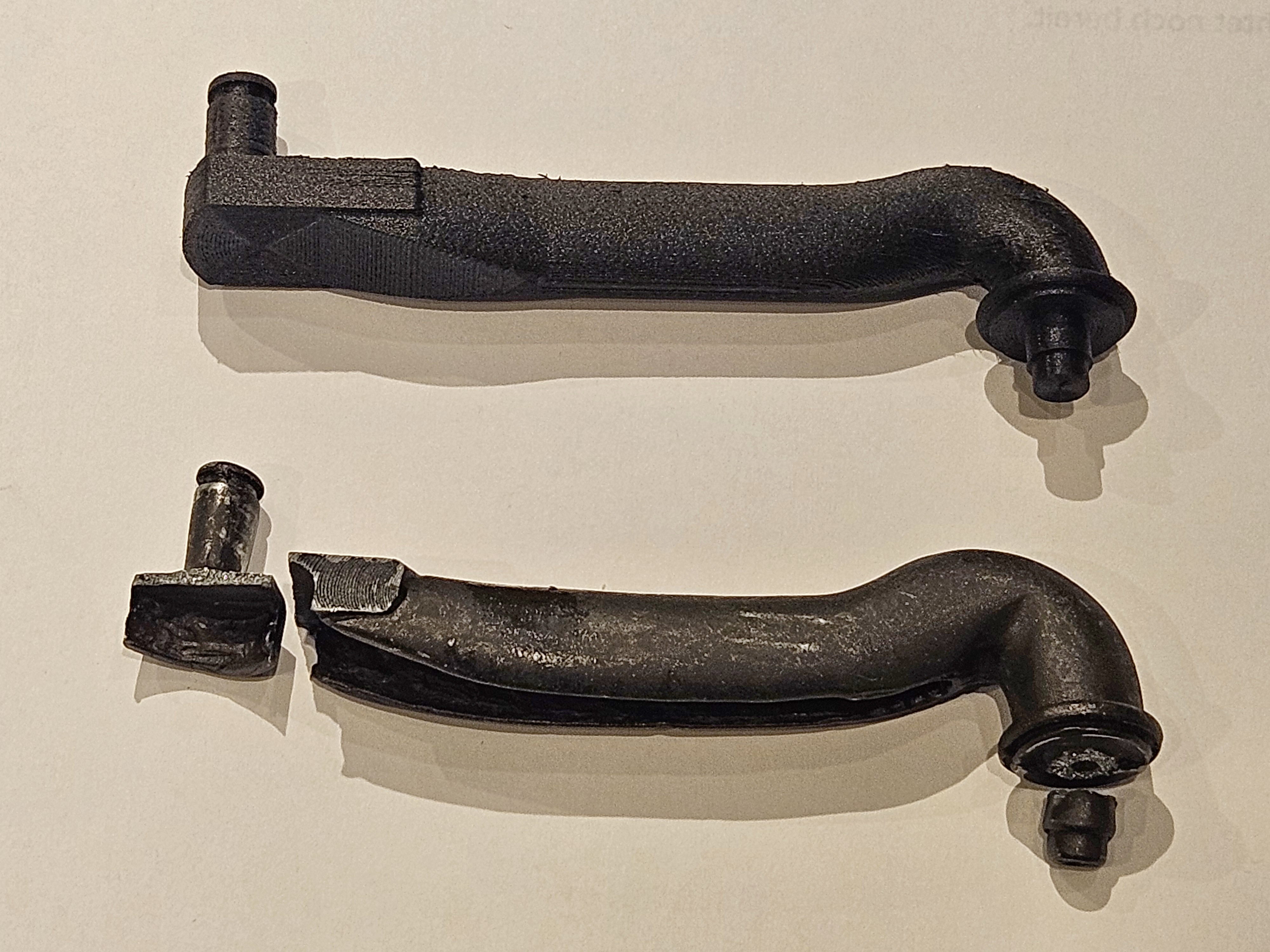

Probedruck in günstigem Kunststoff (oben). |
 |
Testeinbau des Kunststoff-Teils in die Lok. |
 |

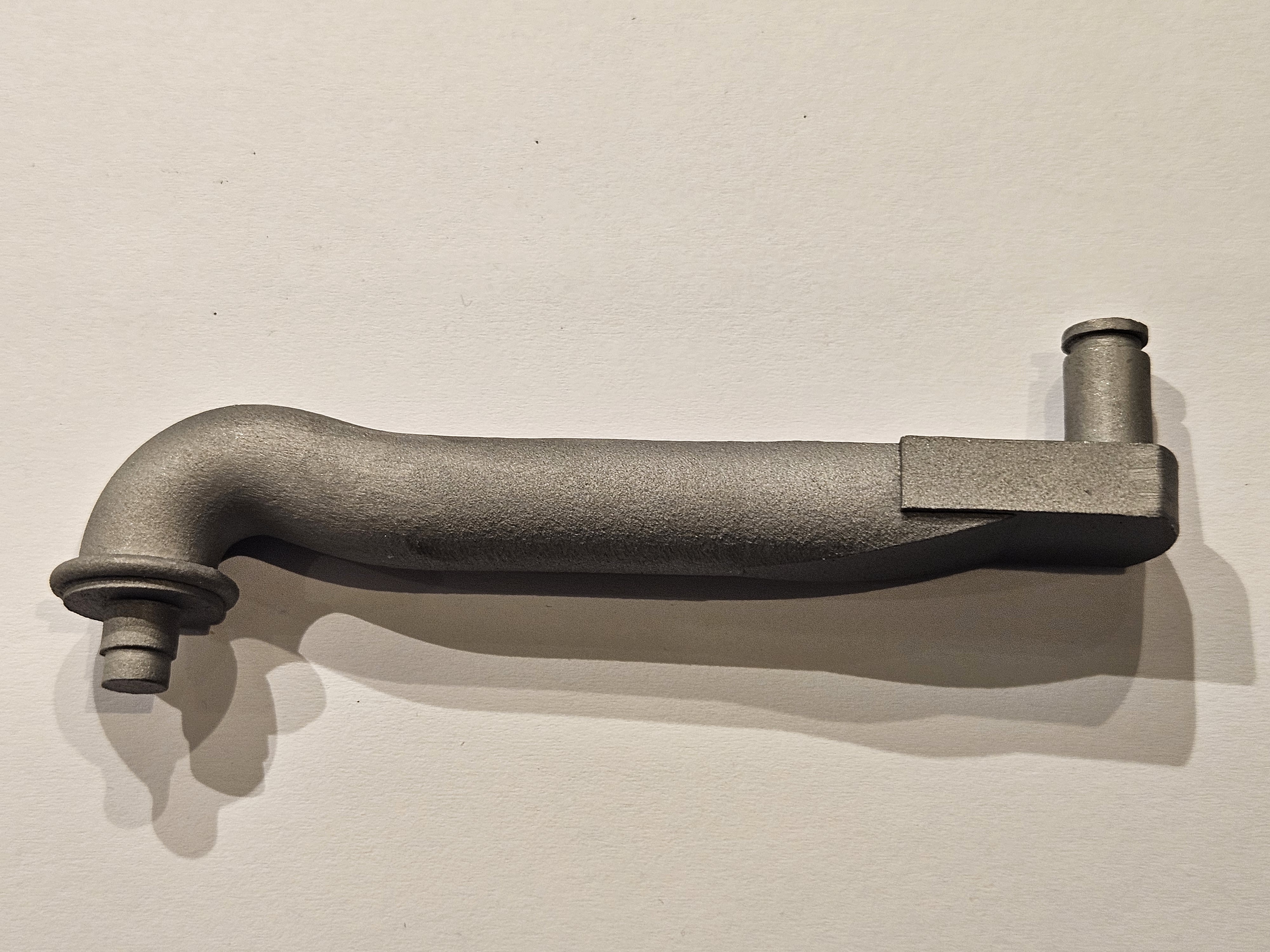

Dampfrohr in Metall gedruckt, noch nicht lackiert. |
 |
Von oben nach unten: beschädigtes Teil, Kunststoff-Test, Metalldruck. |
 |

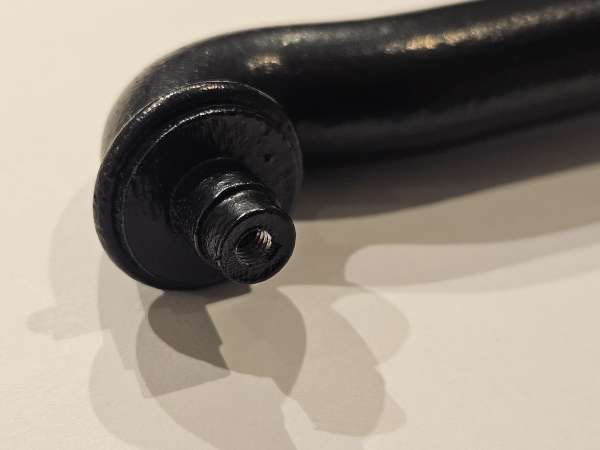

Am vorderen Ende wurde vorsichtig ein M3-Gewinde gemacht und dann das Teil schwarz lackiert. |
 |

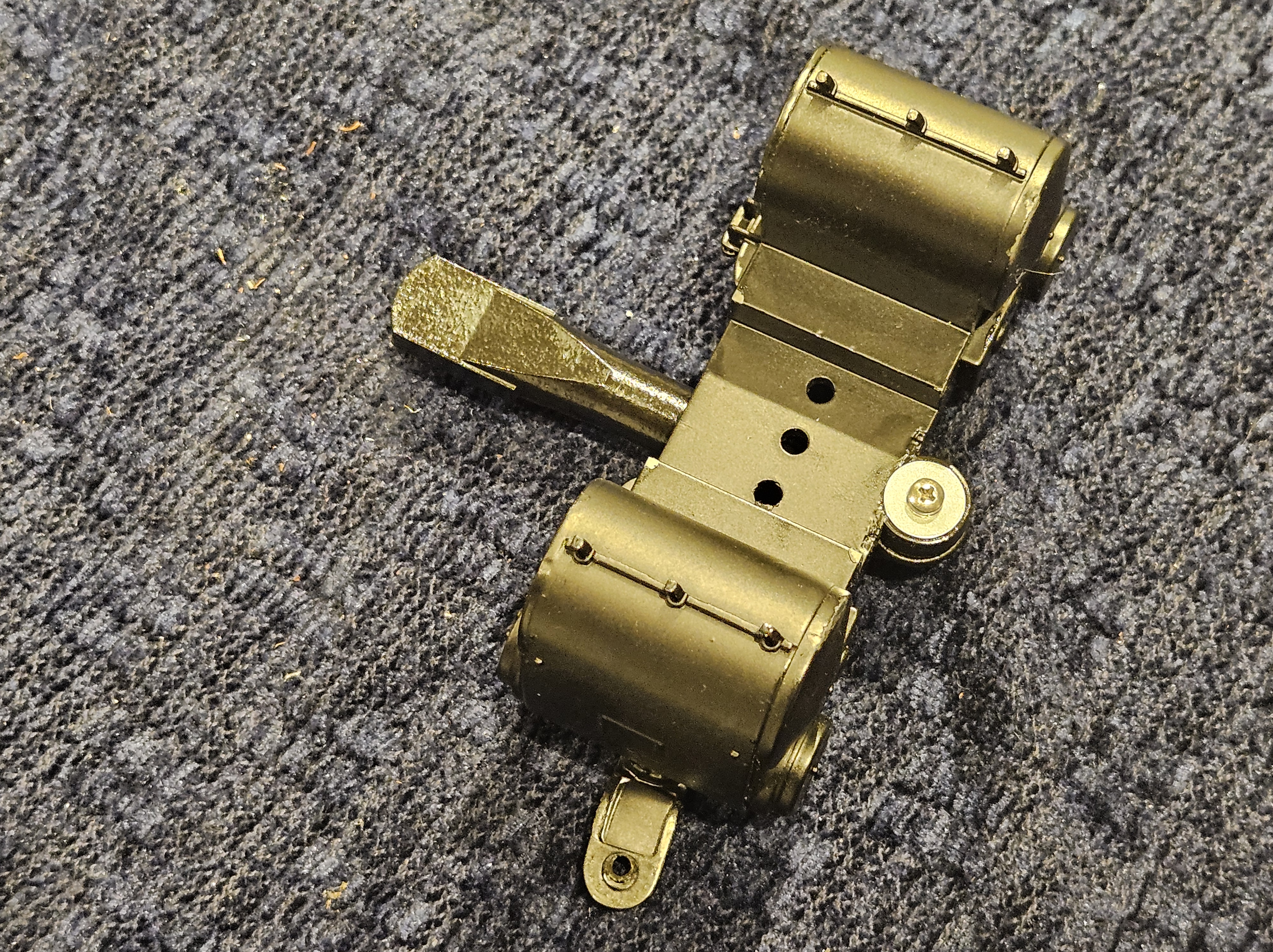

Dampfrohr am Dampfzylinder des vorderen Triebwerks befestigt. |
 |
Dampfzylinder mit Dampfrohr im vorderen Triebwerks platziert. |
 |

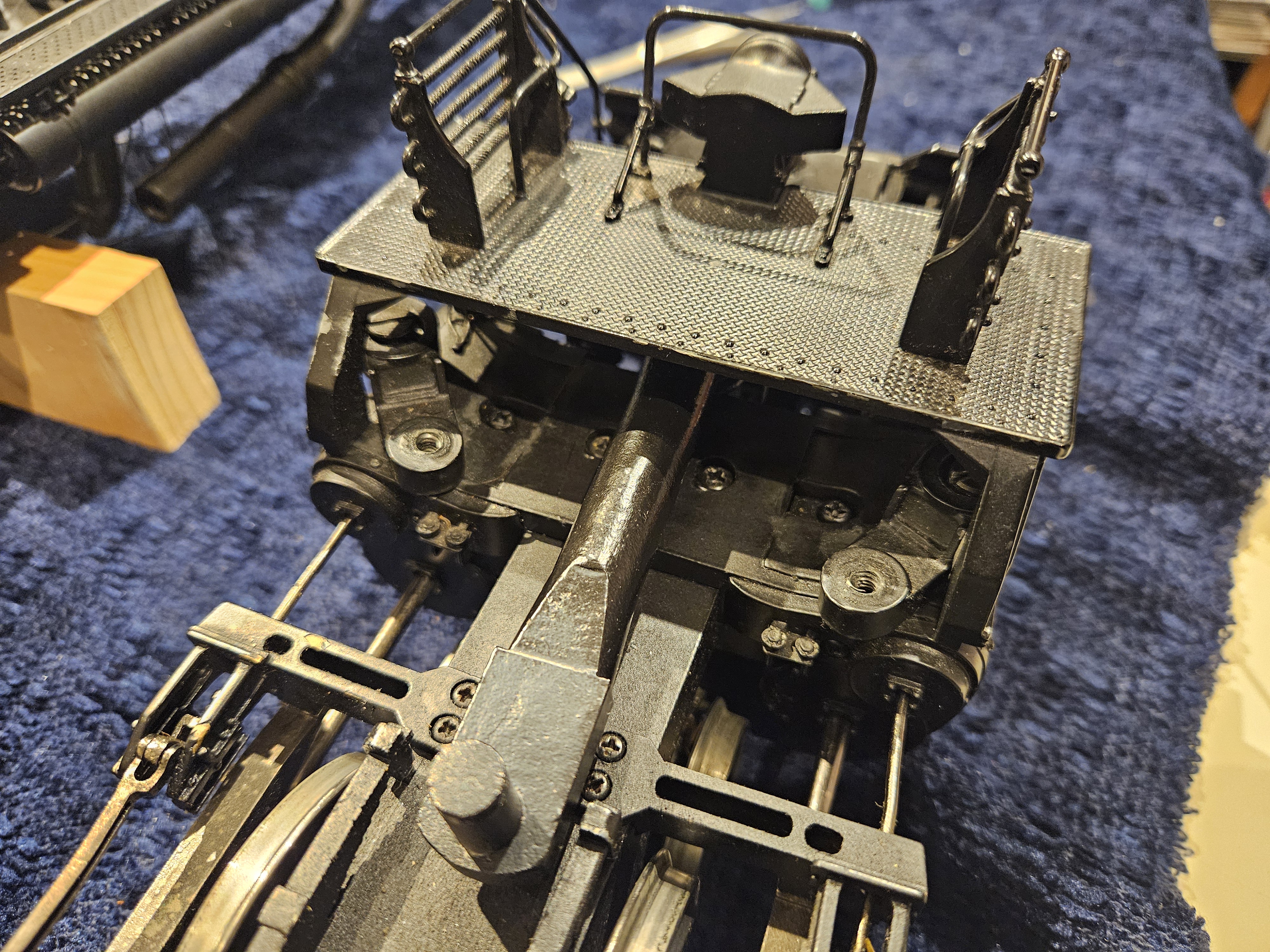

Bühne mit Frontscheinwerfer auf dem Triebwerk montiert. |
 |

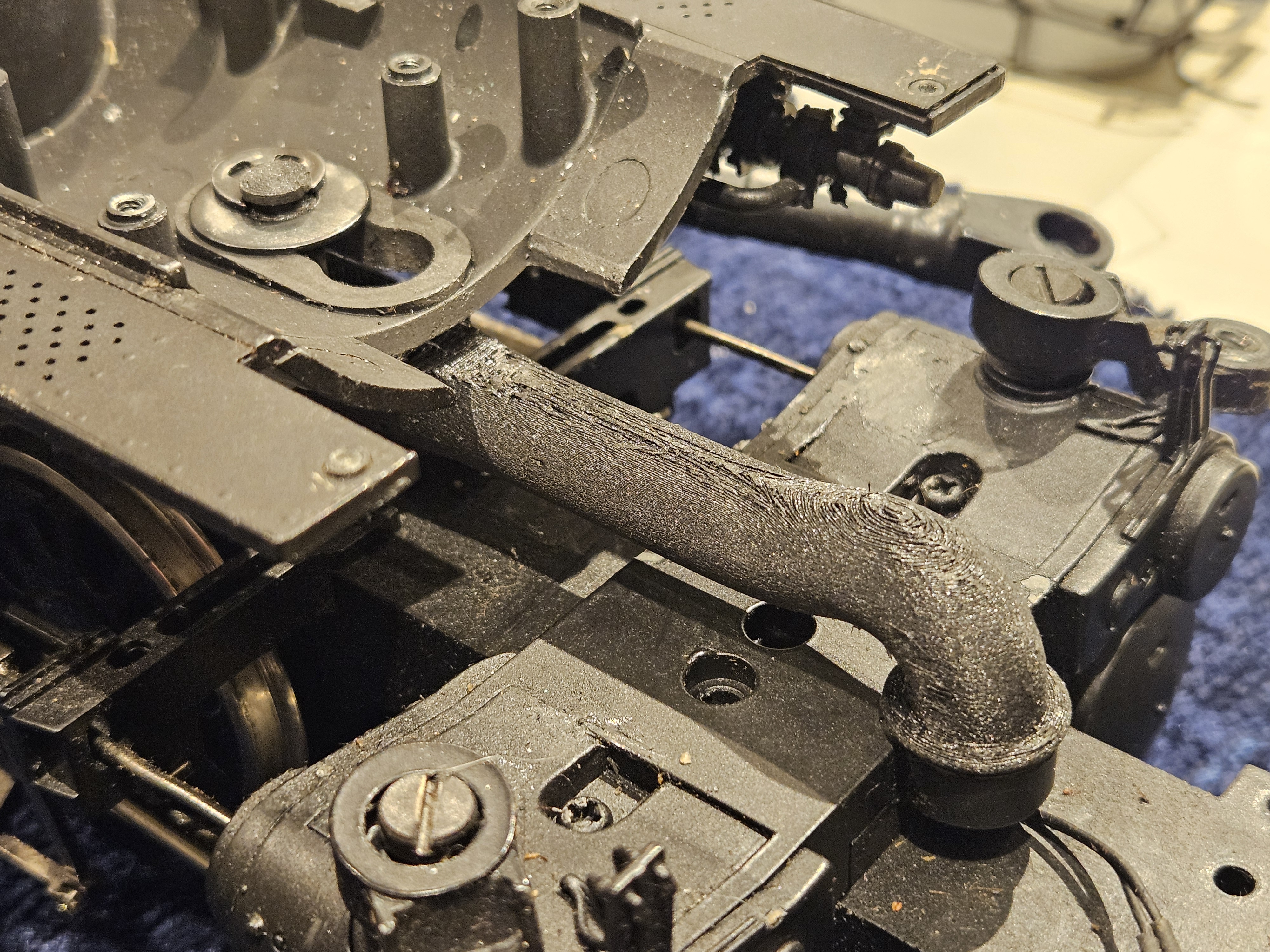

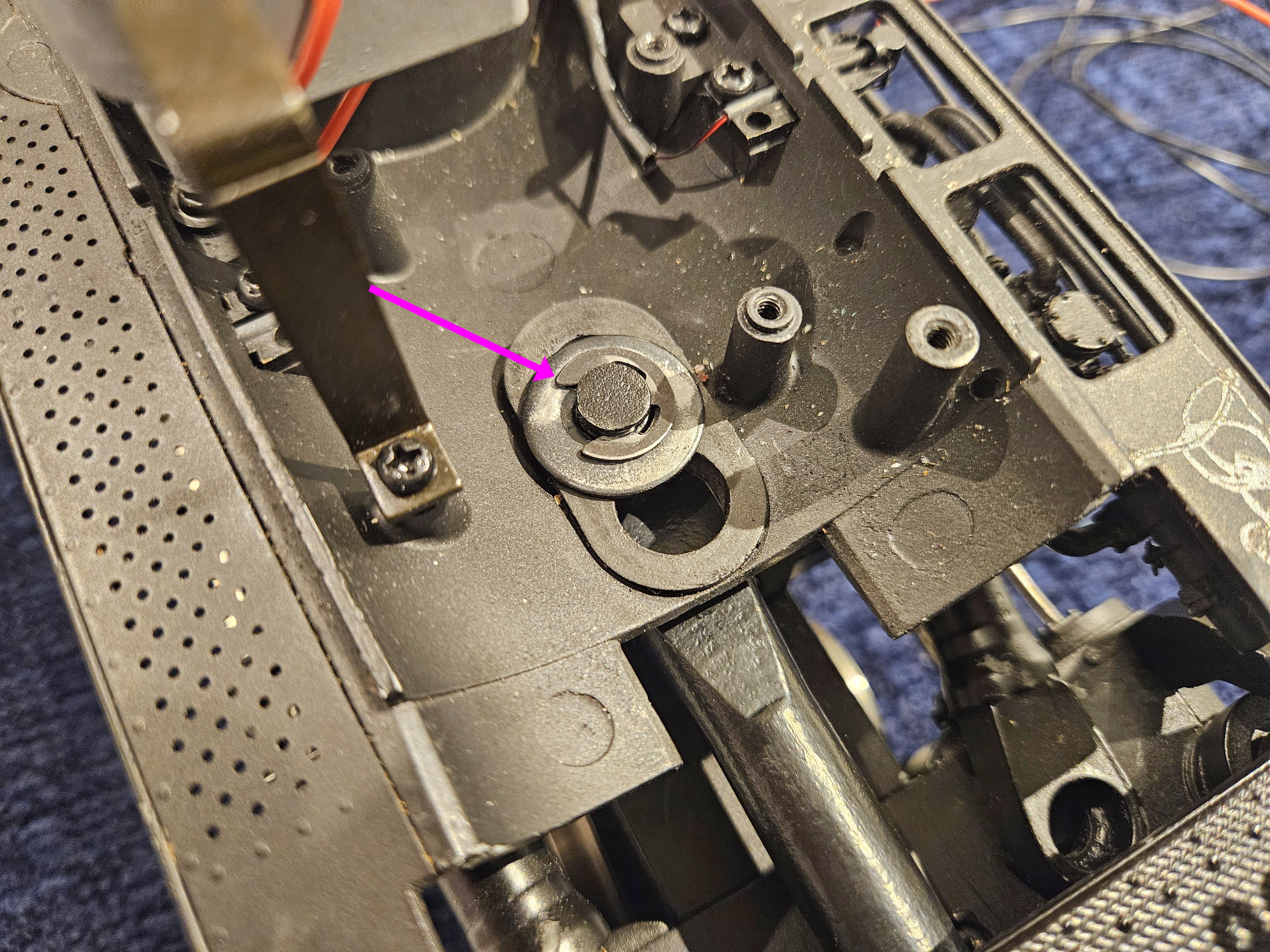

Dampfrohr mit E-Clip im Rahmen gesichert. |

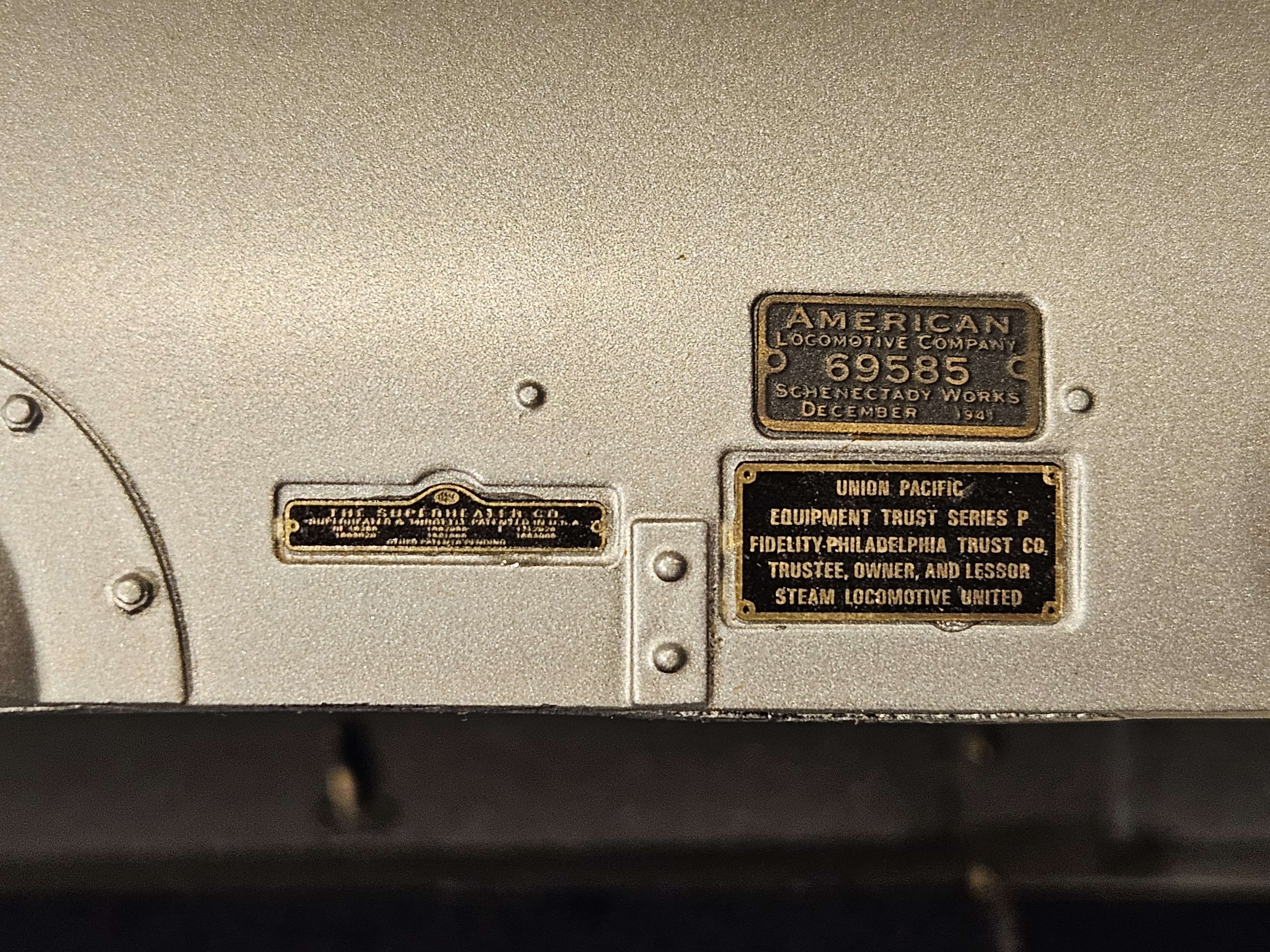

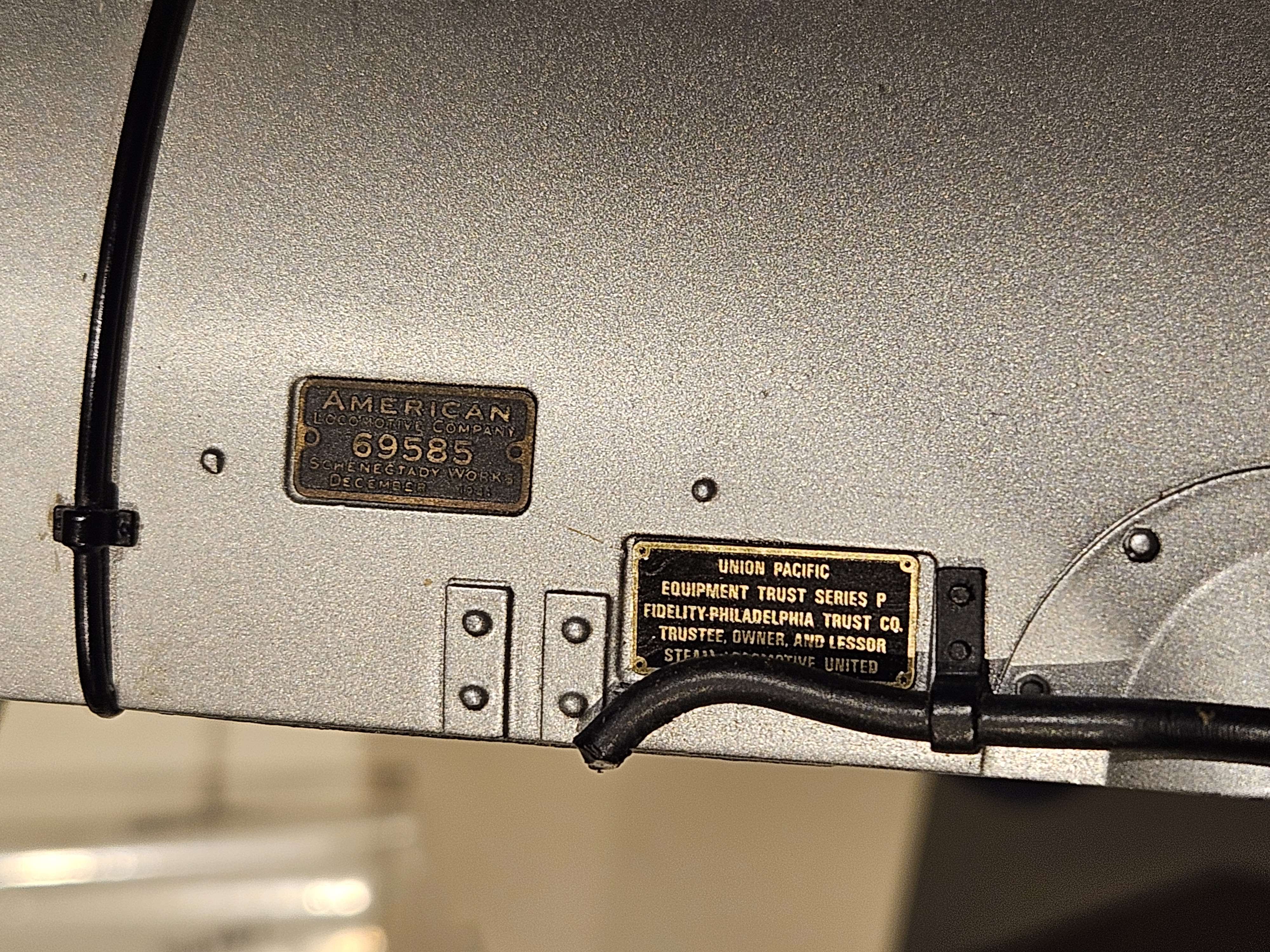

An der Lok fehlten insgesamt 3 Schilder vorne am Dampfkessel. Als Ersatzteile konnte ich diese Schilder leider nicht mehr finden. Mit Hilfe von einigermassen guten Bildern aus dem Netz konnte ich bei Beckert-Modellbau diese Schilder neu herstellen lassen.
 |
Fehlendes Schild links. |
 |

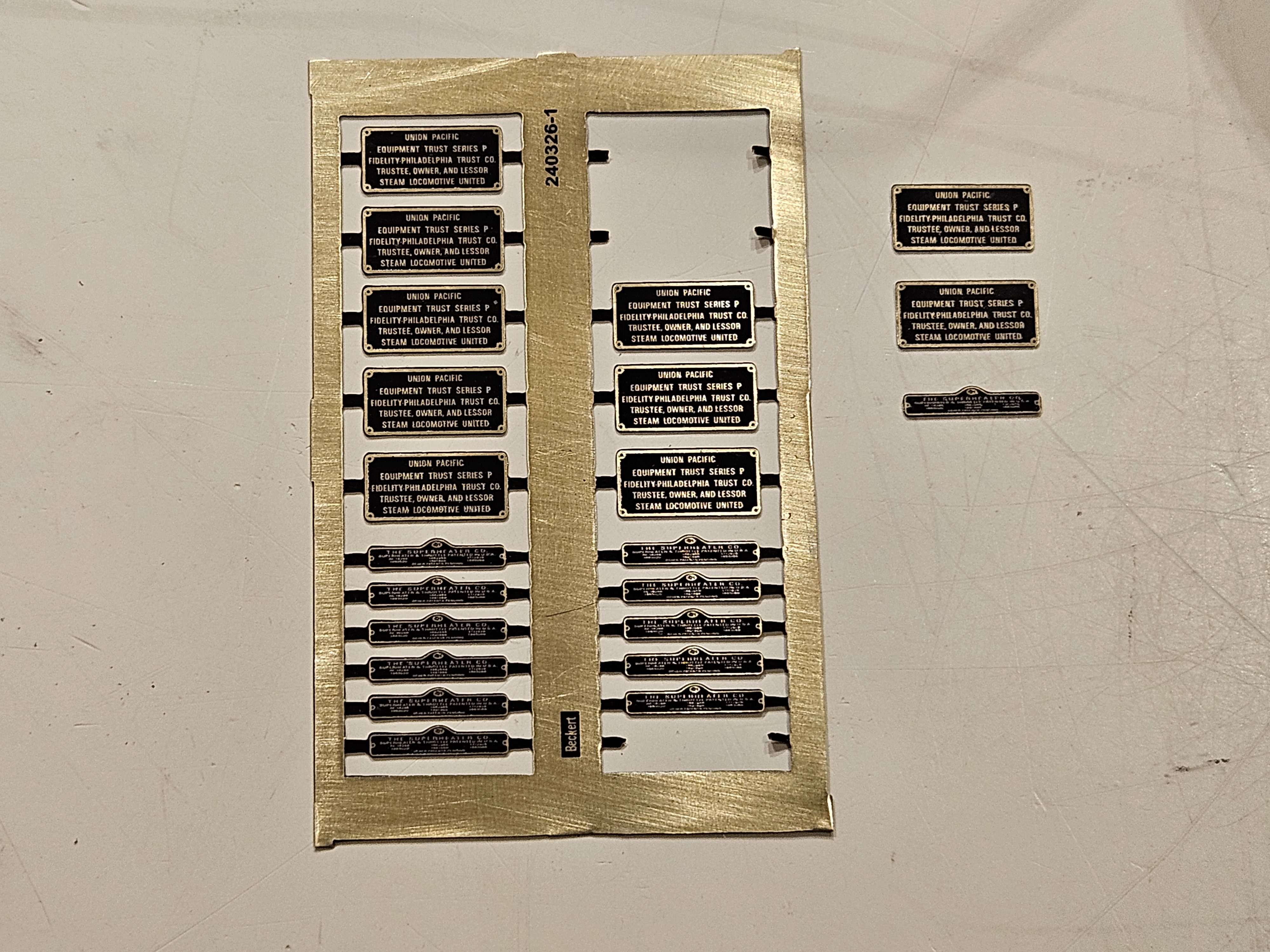

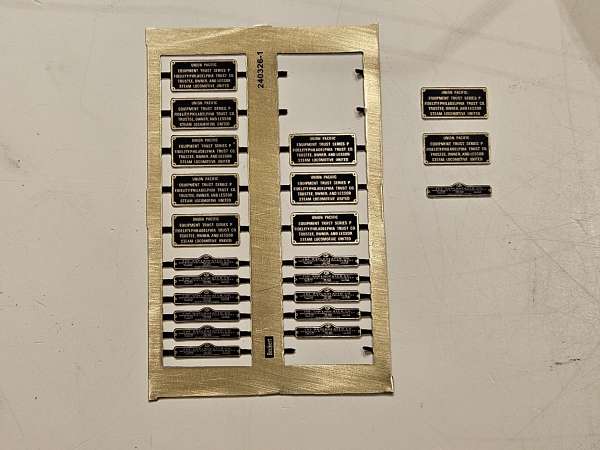

Neue Schilder in Ätztechnik. |
 |

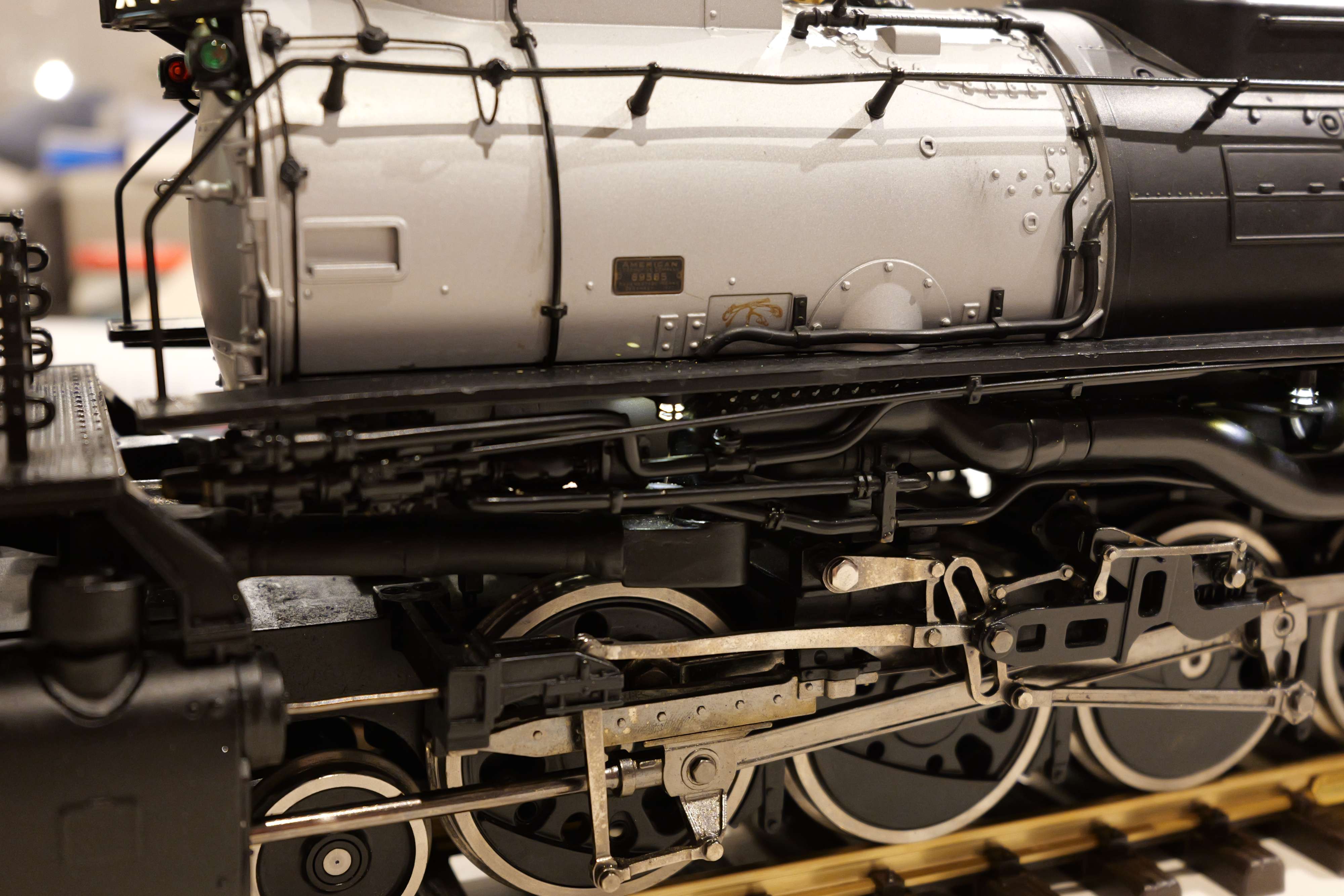

Fehlende Schilder auf der rechten Seite ergänzt. |
 |
Fehlendes Schild auf der linken Seite ergänzt. |
Einige Schilder sind noch verfügbar. Wenn Interesse besteht, dann bitte ich um Kontaktaufnahme. (Stand: 16.4.2026)
Ich beschreibe in diesem Abschnitt die Demontage des Tenders. Die Montage erfolgt in umgekehrter Reihenfolge.
 |
Der Rahmen mit der Kohle auf dem Tender wird herausgenommen. Dann kann der Tender umgedreht werden. Vorsicht bezüglich der Lampe am Ende des Tenders. |
 |
Die Schraube des Drehgestells wird entfernt und das Drehgestell mit Unterlagsscheibe und Feder ausgebaut. |
 |
Die Kupplung (hier noch die ursprüngliche Kadee-Kupplung) wird demontiert. |
 |
Insgesamt müssen 6 Schrauben entfernt werden, um den Tender vom Fahrwerk trennen zu können. Hier die 2 Schrauben unter dem Drehgestell. |
 |
2 Schrauben seitlich in der Mitte. |
 |
2 Schrauben am Ende bei der Kupplung. |
 |
Tender-Gehäuse ohne Fahrwerk. Das Fahrwerk klemmt ev. im Tendergehäuse und muss mit 'etwas Gewalt' getrennt werden. |
Der Vorbesitzer entfernte die Stromabnehmer aus dem Tender. Als Ersatzteil waren diese Teile im März 2026 nicht lieferbar.
 |
2 lange LGB-Stromabnehmer-Kohlen wurden auf eine Laborplatine gelötet und im Tenderfahrwerk montiert. Insgesamt wurden 2 solche Platinen eingebaut. |
Der Tender wurde mit der Kadee-Kupplung #11220 mit integriertem Servo ausgerüstet.
 |

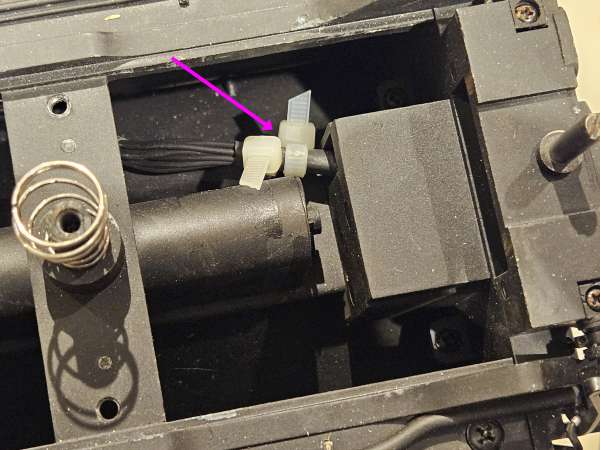

Die alte Kupplung inklusive Halter wurde demontiert. Da keine Gewindeschrauben mit US-Gewinde mit genügender Länge vorhanden waren, wurden vorsichtig 2 M3-Gewinde reingeschnitten. |
 |
Eine kleine Aluplatte wurde eingepasst. Es ist wichtig, dass diese Platte sauber mit dem Tender und Fahrwerksrahmen passt. Dazu mussten am Ende 2 Ecken rausgefräst werden. Die 3 M3-Bohrungen für die Kadee-Kupplung sind bereits gemacht. |
 |
Probemontage der Kupplung. |
 |
Höhenkontrolle mit dem Kadee-Adapter. |
 |

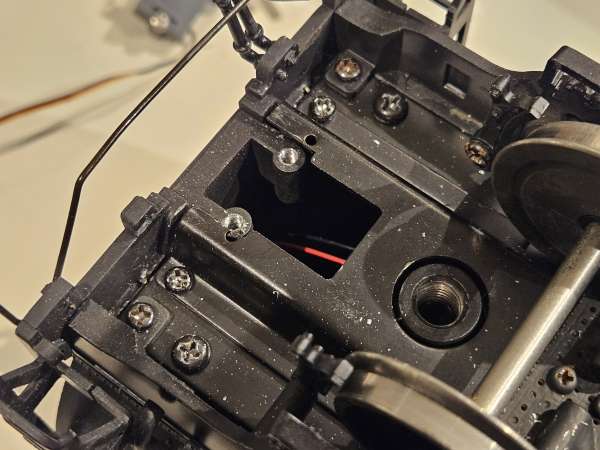

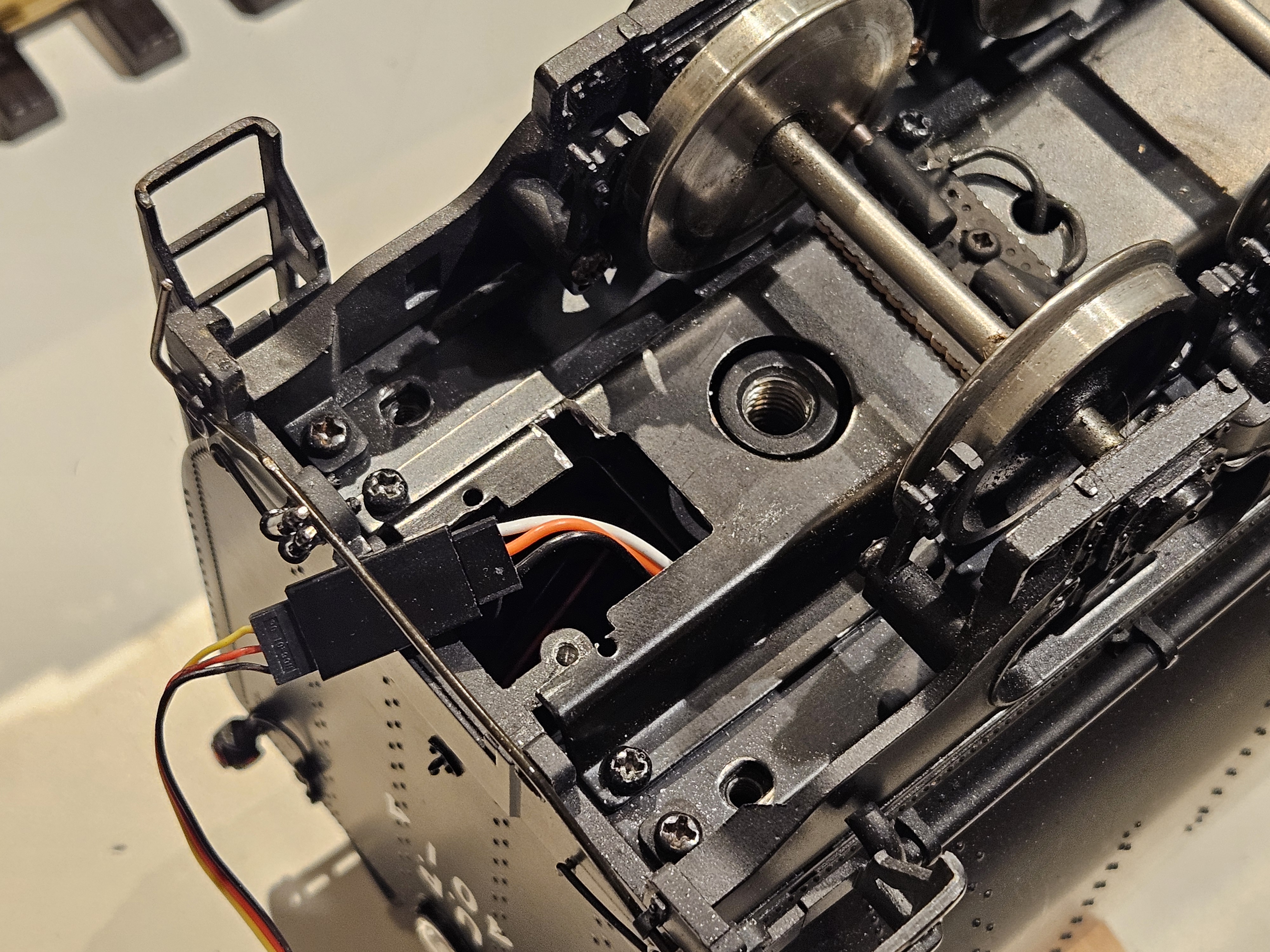

Erstellen der seitlichen Öffnung im Fahrwerksrahmen für das Kabel vom Servo. |
 |
Der Servo wird mit einem Verlängerungskabel an die Platine im Inneren des Tenders angeschlossen. |
 |

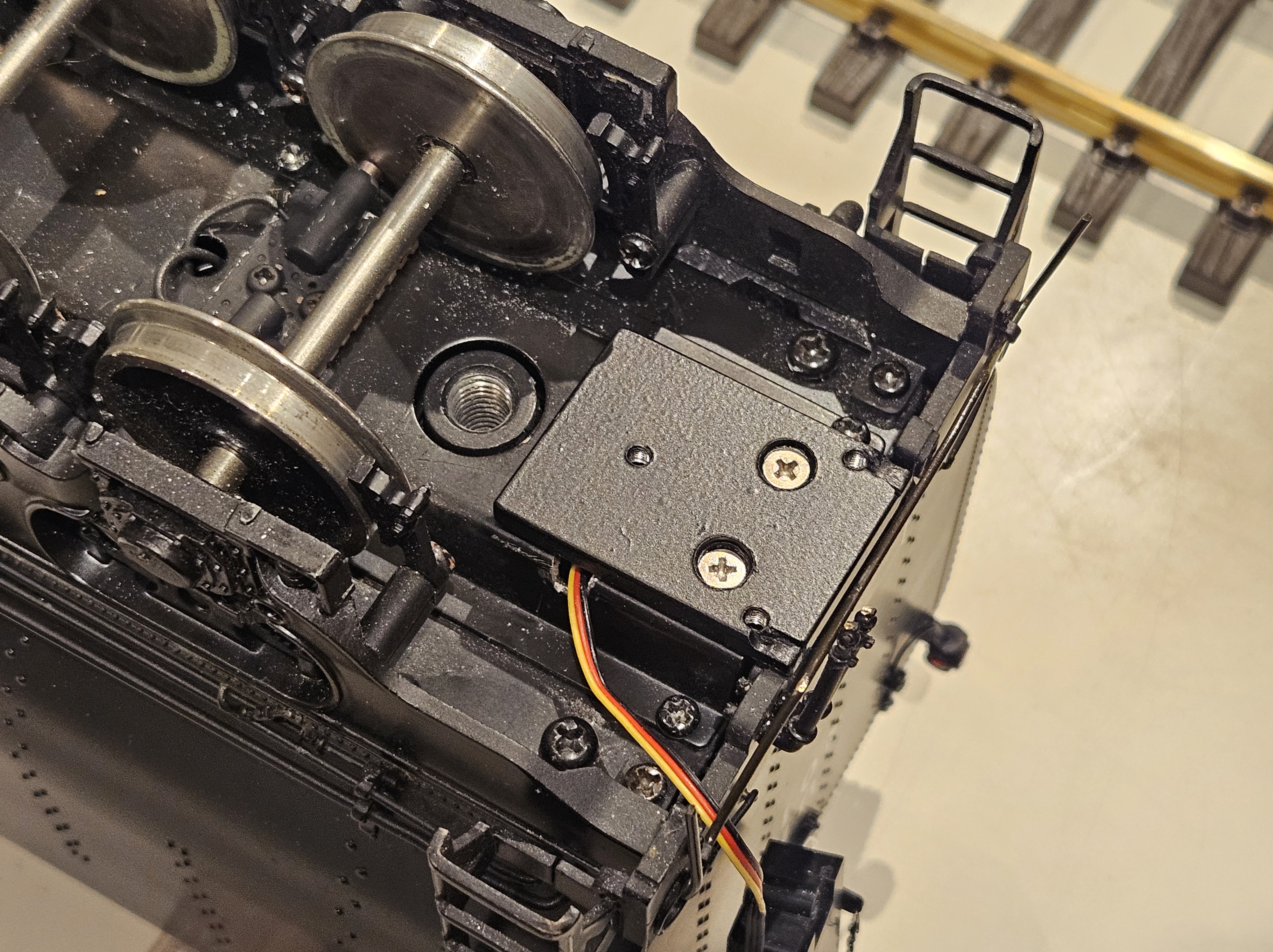

Schwarz lackierte Aluplatte montiert mit herausgeführtem Servo-Kabel. |
 |

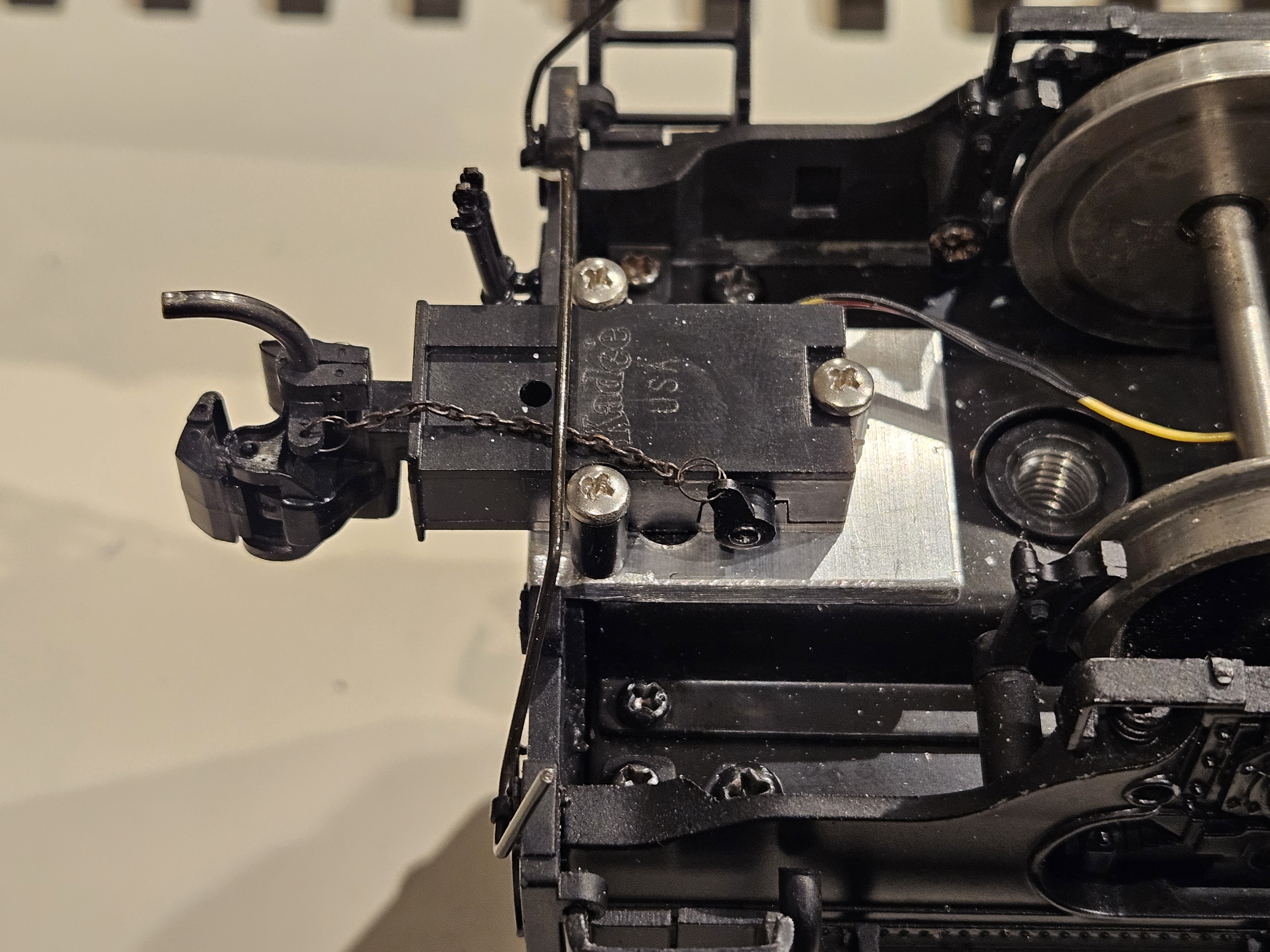

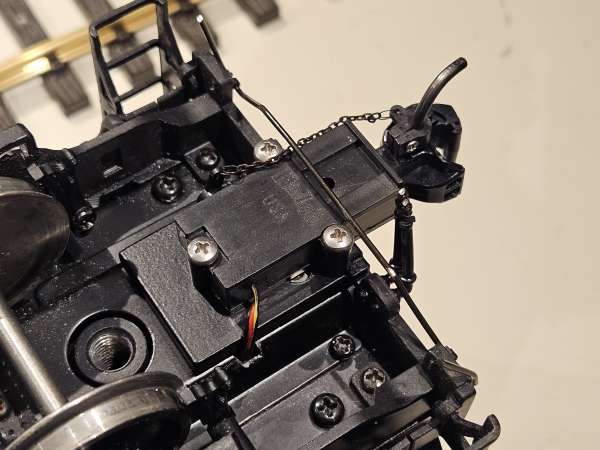

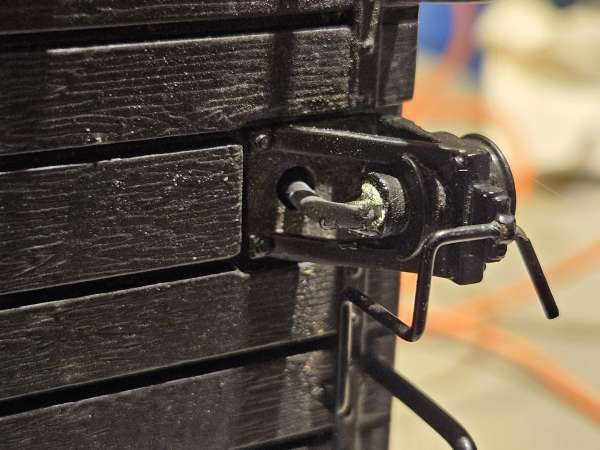

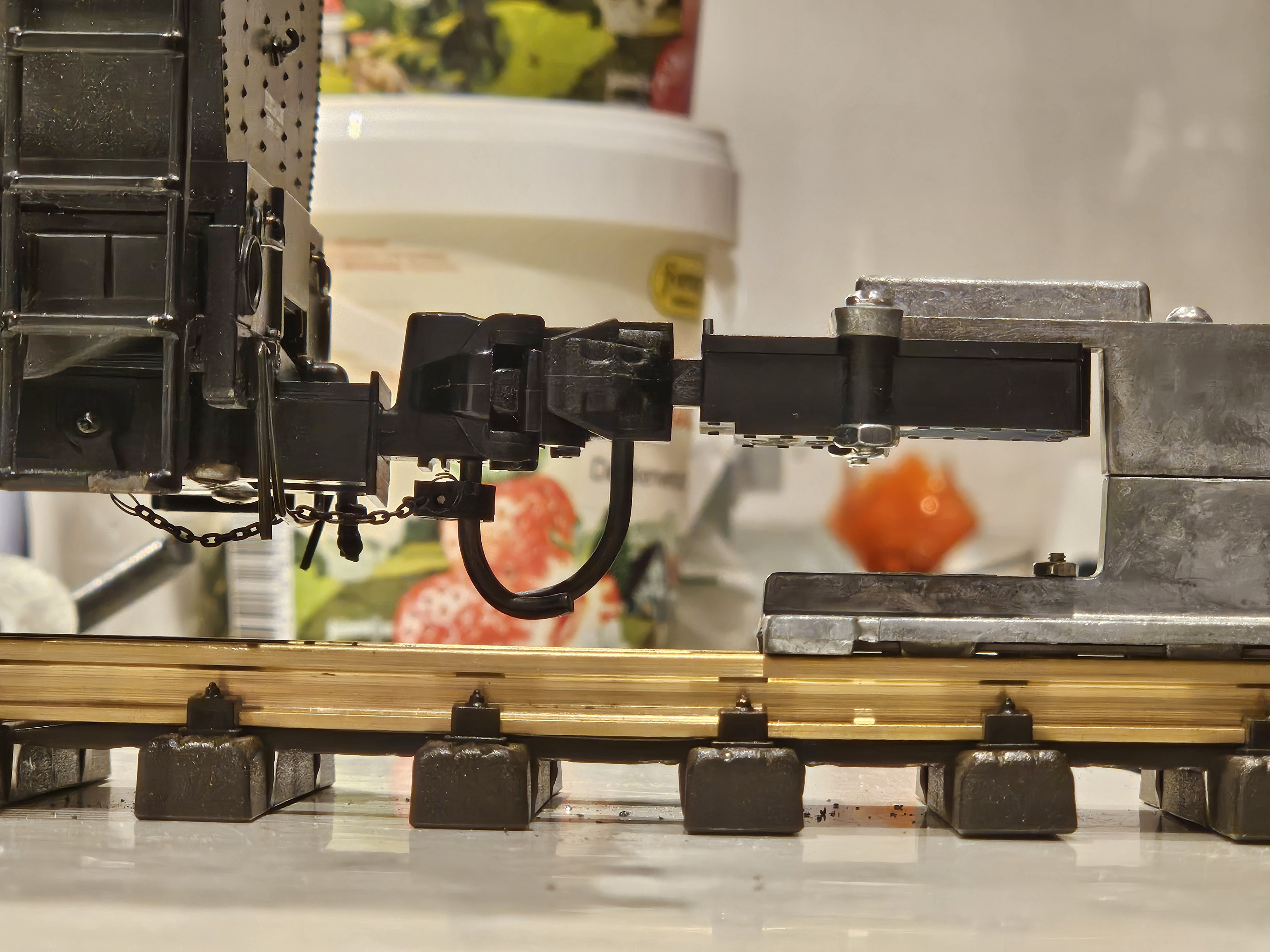

Kadee-Kupplung mit Servo montiert am Tender. |
Die Originalbeleuchtung der Lok wurde von USA TRAINS mit kleinen Glühlampen realisiert. In der gebraucht gekauften Lok funktionierten mehrere diese Glühlampen nicht mehr. Mit der Digitalisierung wurde die gesamte Beleuchtung auf LED umgebaut und optimiert. Alle LEDs sind an 5V DC des Decoders angeschlossen. Die Widerstände müssen abhängig vom LED-Typ (Spannung,Strom) berechnet und auf dem Decoder-Print entsprechend bestückt werden.
 |

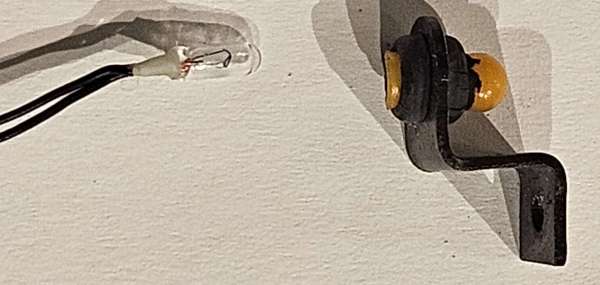

Beispiel der Originalbeleuchtung mit Glühlampe (hier Licht in der Feuerbüchse). |

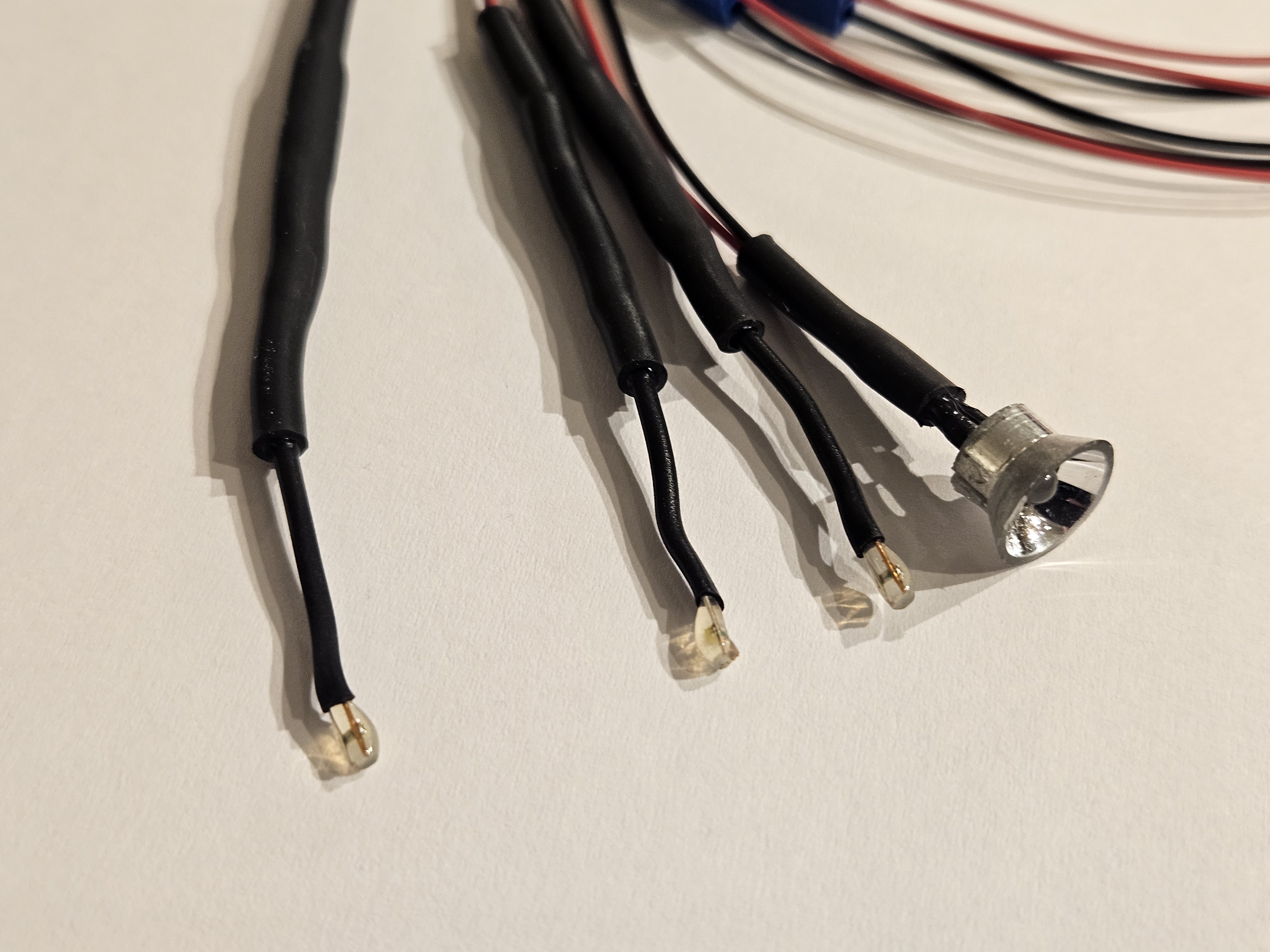

Ich entschied mich für 3 Arten von LEDs für die Beleuchtung der Lok (weiss):
 |

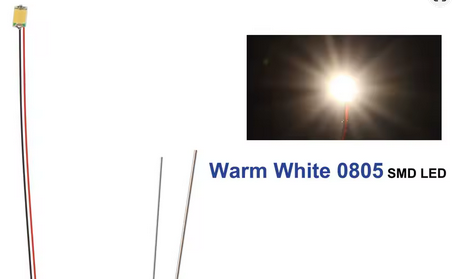

SMD-LED warmweiss in Grösse 0805 mit Anschlussdrähte Hersteller: Evemodel Trains Hobby Store Typ: Warm 0805 (Link Aliexpress) Die LED wurde mit einem Kunststoff-Schutzlack geschützt. |
 |
SMD-LED warmweiss in Grösse 0603 mit Anschlussdrähte und vergossen in Harzabdeckung Hersteller: Evemodel Trains Hobby Store Typ: 0603 (Link Aliexpress) Die Qualität der LEDs war sehr unterschiedlich. Die überstehenden Drähte wurden knapp an der Harzabdeckung abgeknipst und dann die LED mit einem Kunststoff-Schutzlack geschützt. |
 |
3mm LED warmweiss für Fahrlicht |

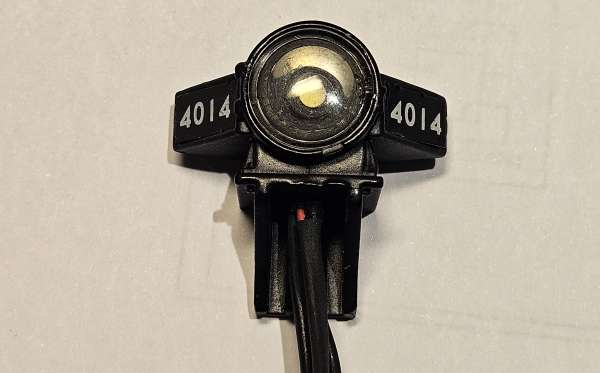

Im Original wurden die Loknummern oben und die Positionslampen gemeinsam geschaltet. Der Lokscheinwerfer und die Loknummern unten wurden ebenfalls gemeinsam geschaltet. Neu sind diese Elemente alle getrennt schaltbar. Das vorhandene 2adrige Kabel im vorderen Triebwerk wurde durch 4 Einzelkabel ersetzt. Dazu musste das Triebwerk unten geöffnet werden, um die Kabel auszutauschen.
 |

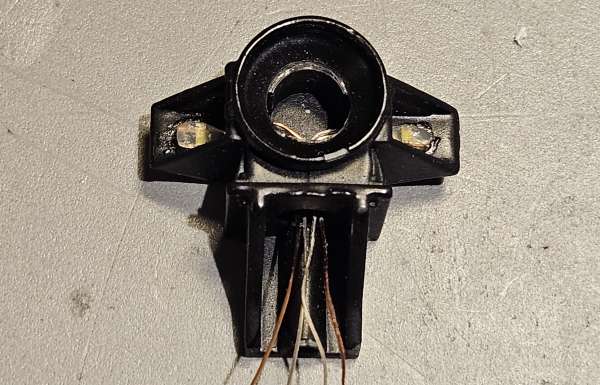

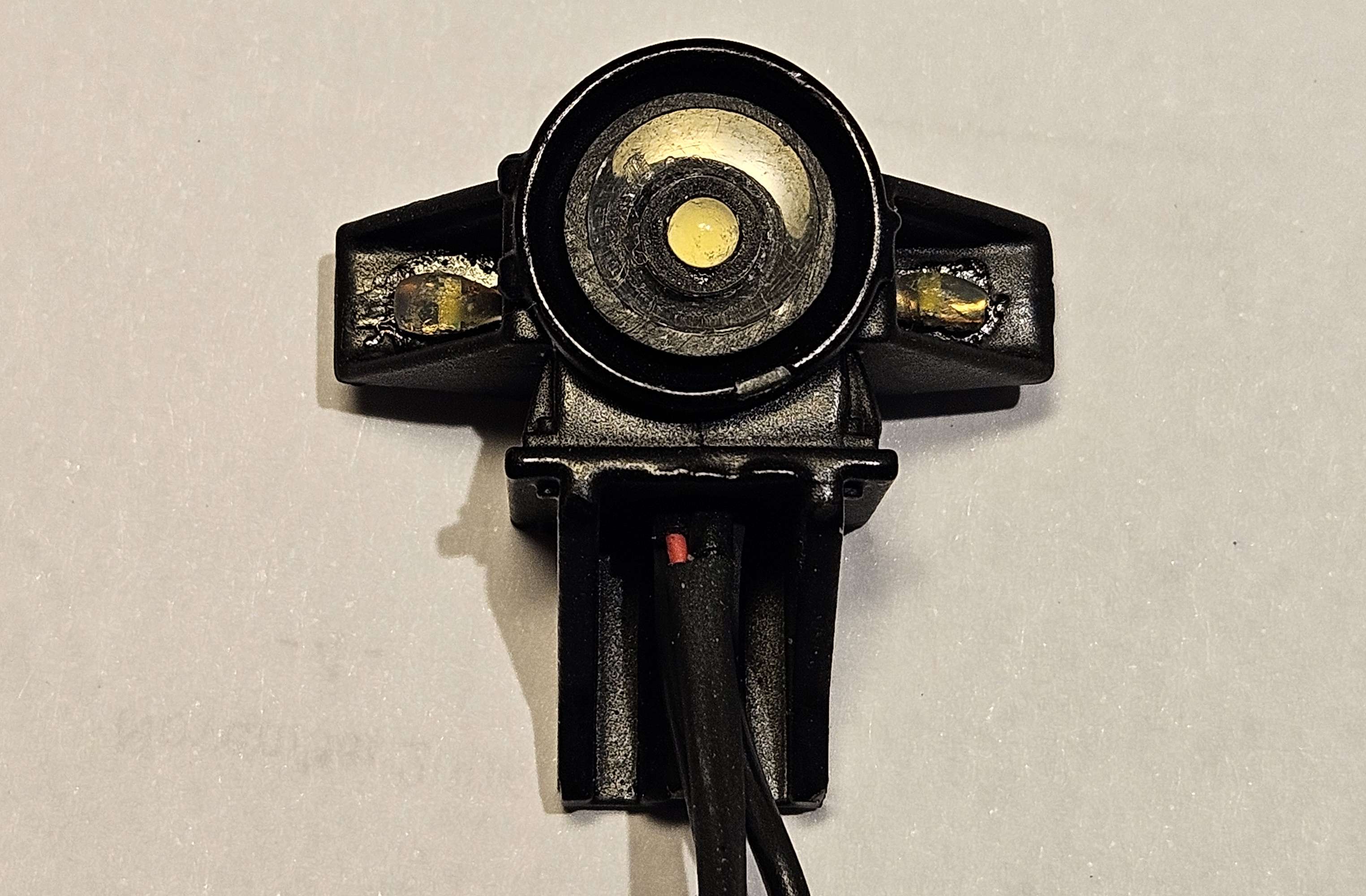

Gehäuse Scheinwerfer mit Loknummern seitlich. In der Originalausführung war hier nur 1 Glühlampe eingebaut. Neu wurden 2 kleine LEDs für die Loknummern und eine LED für den Scheinwerfer eingebaut. |
 |
2 LEDs wurden mit Sekundenkleber eingeklebt. |
|

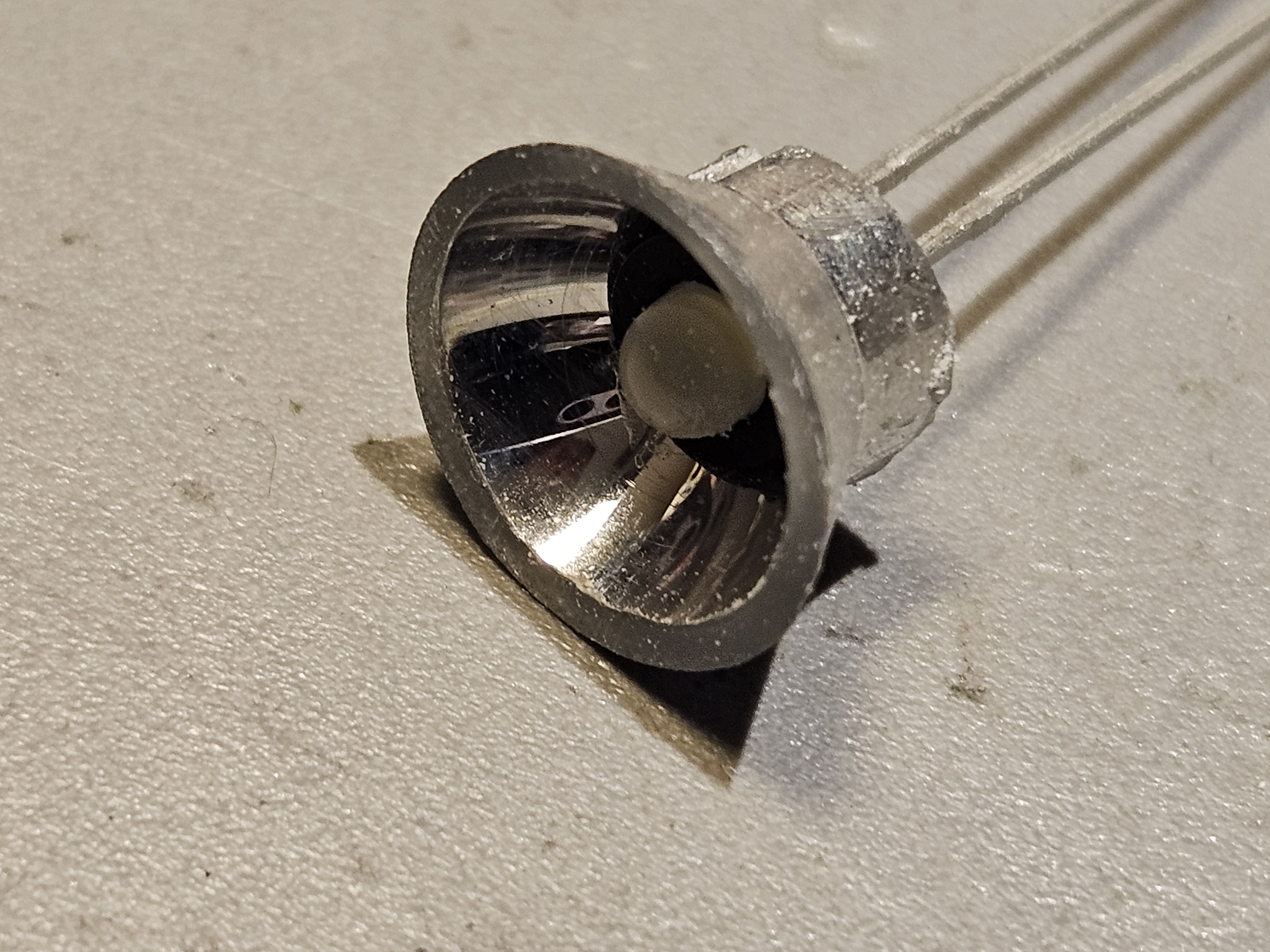

Die 3mm LED wurde in einen Reflektor eingesetzt. |
 |
Die 3mm LED mit Reflektor ist im Gehäuse eingesetzt. |
 |
Fertig zusammengebaute Einheit mit Scheinwerfer und Loknummern. |
 |

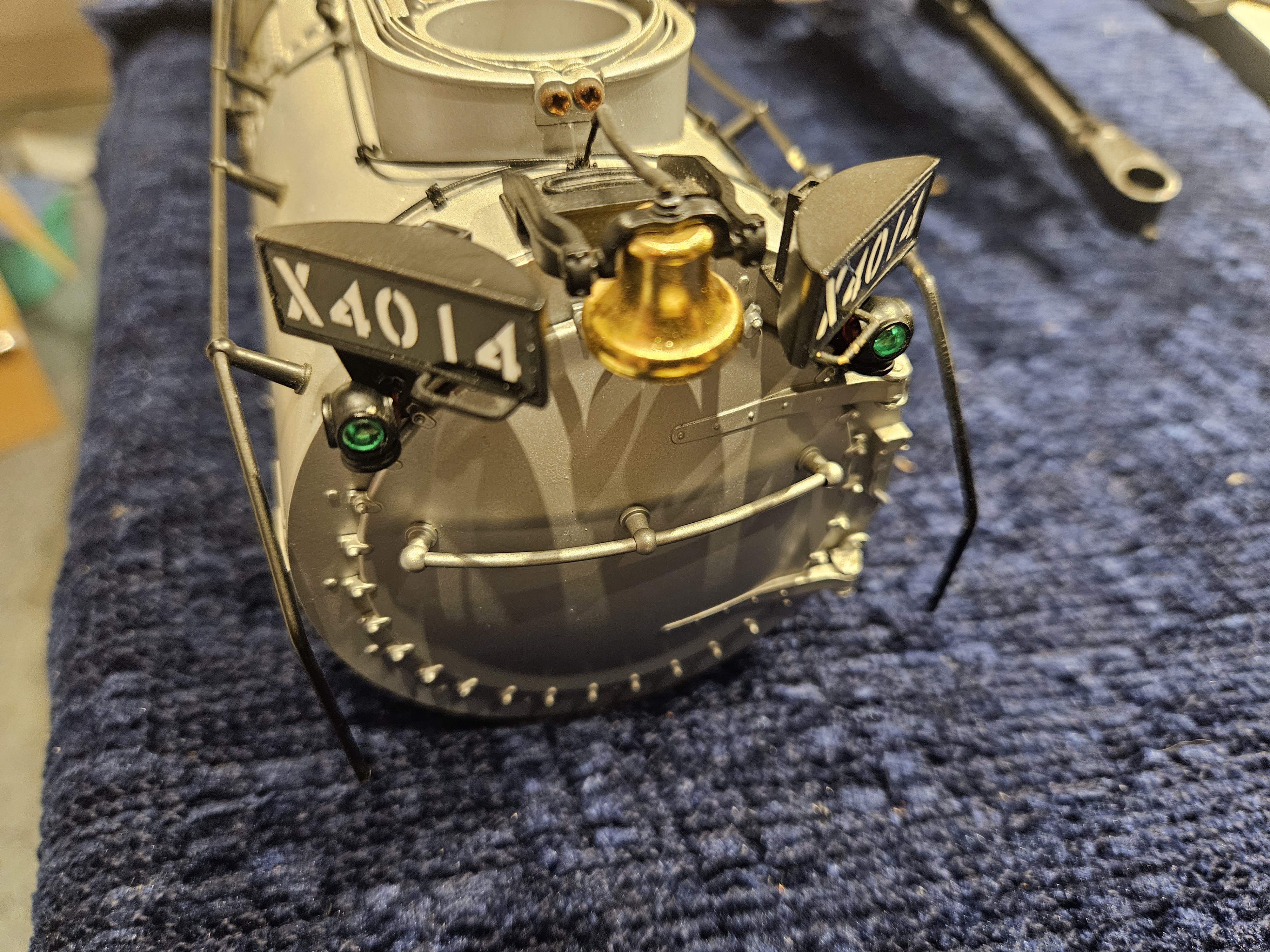

Am Dampfkessel sind 2 Positionslampen und 2 beleuchtete Nummern angebracht. Die Kabel werden mit Schrumpfschlauch geschützt. |
 |

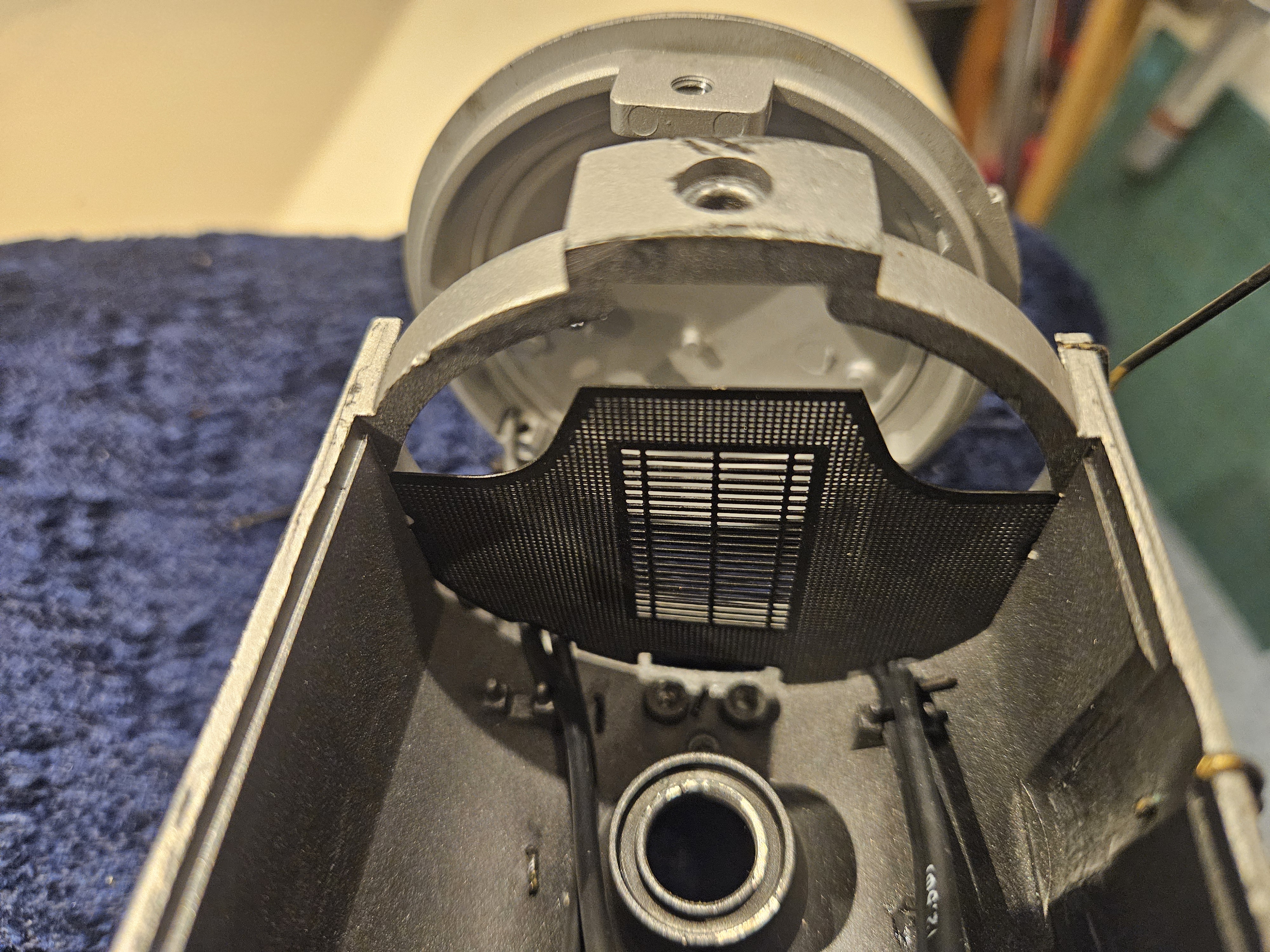

Die Abgrenzung im Kessel muss vorsichtig eingesetzt werden. |
 |
Dampfkessel fertig mit den beleuchteten Elementen. |
 |
Scheinwerfer, 2 Positionslampen und 2 beleuchtete Nummern einzeln schaltbar. |
Die 3 Servicelampen links und rechts wurden demontiert und mit den LEDs in der Grösse 0803 ausgerüstet.
 |

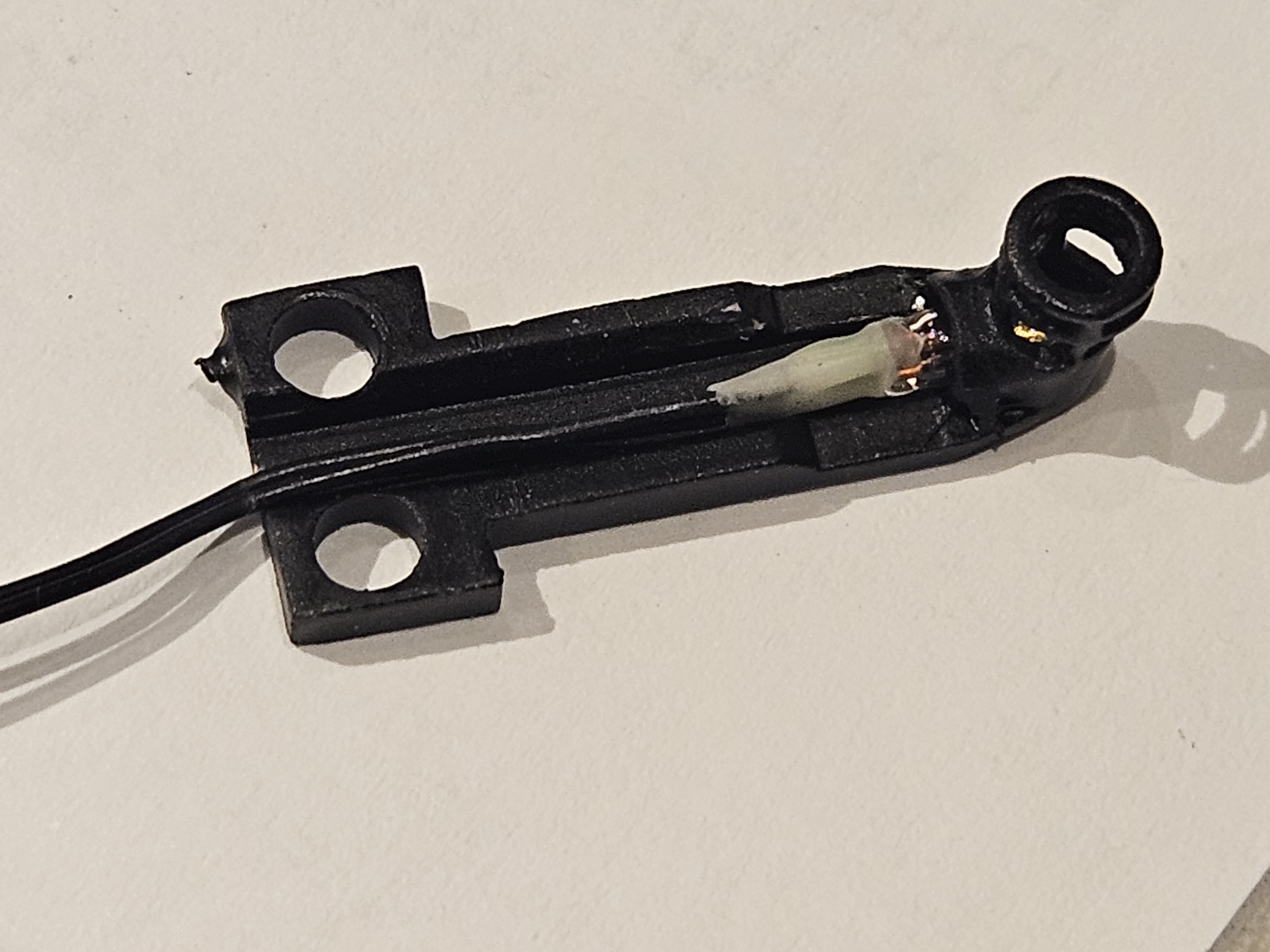

Halterung mit Original-Leuchte ohne Schrumpfschlauch. |
 |
Die LEDs wurden eingesetzt und mit einem Tropfen Universalkleber im Halter fixiert. Die Kabel wurden mit Schrumpfschlauch geschützt. |
 |

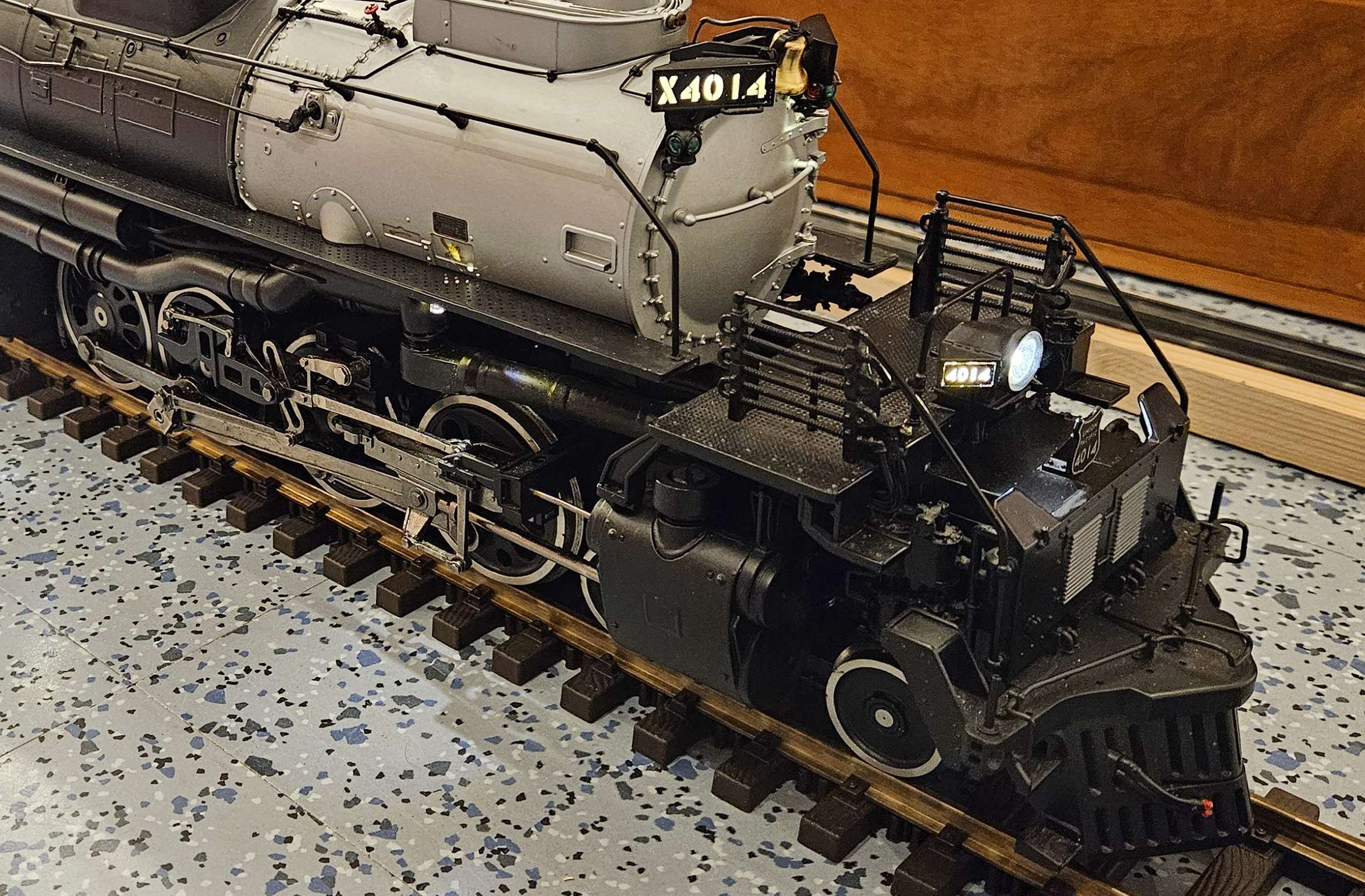

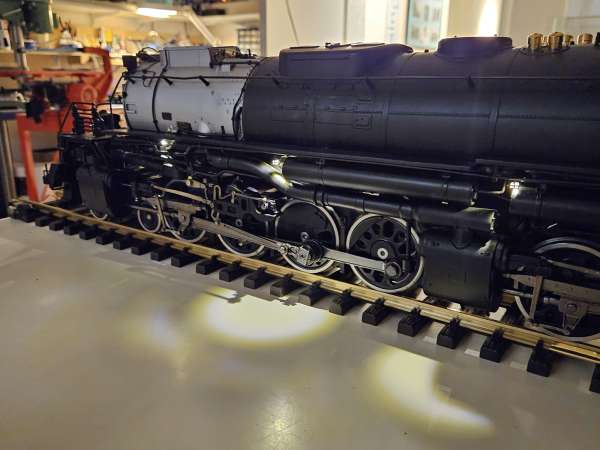

Fertige Lok mit eingeschalteten Serviceleuchten. |
 |
LED im Dach des Führerstands hinten eingebaut. |
 |

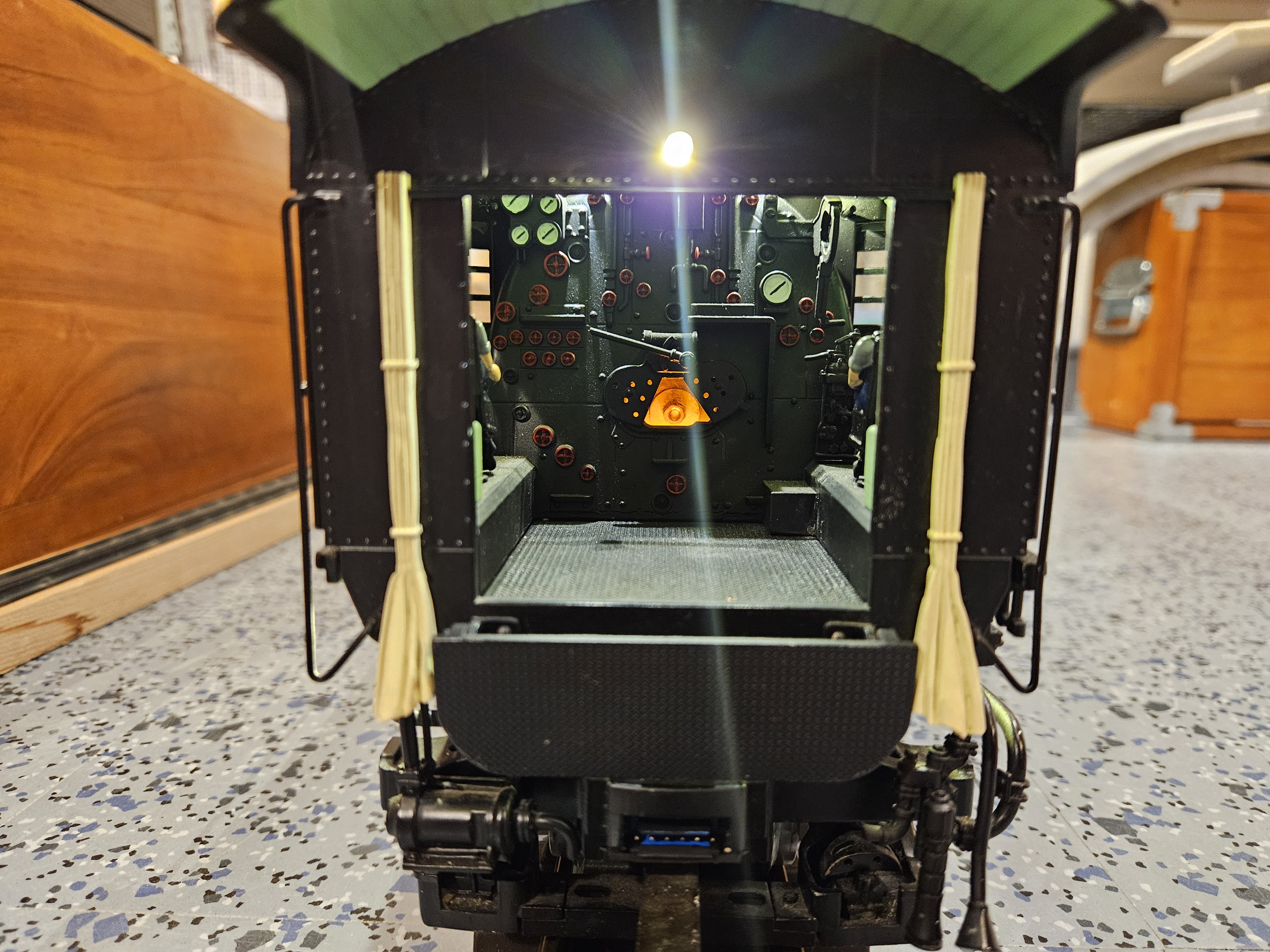

Blick von hinten in den Führerstand mit eingeschalteter Beleuchtung und Feuerbüchse. |
 |

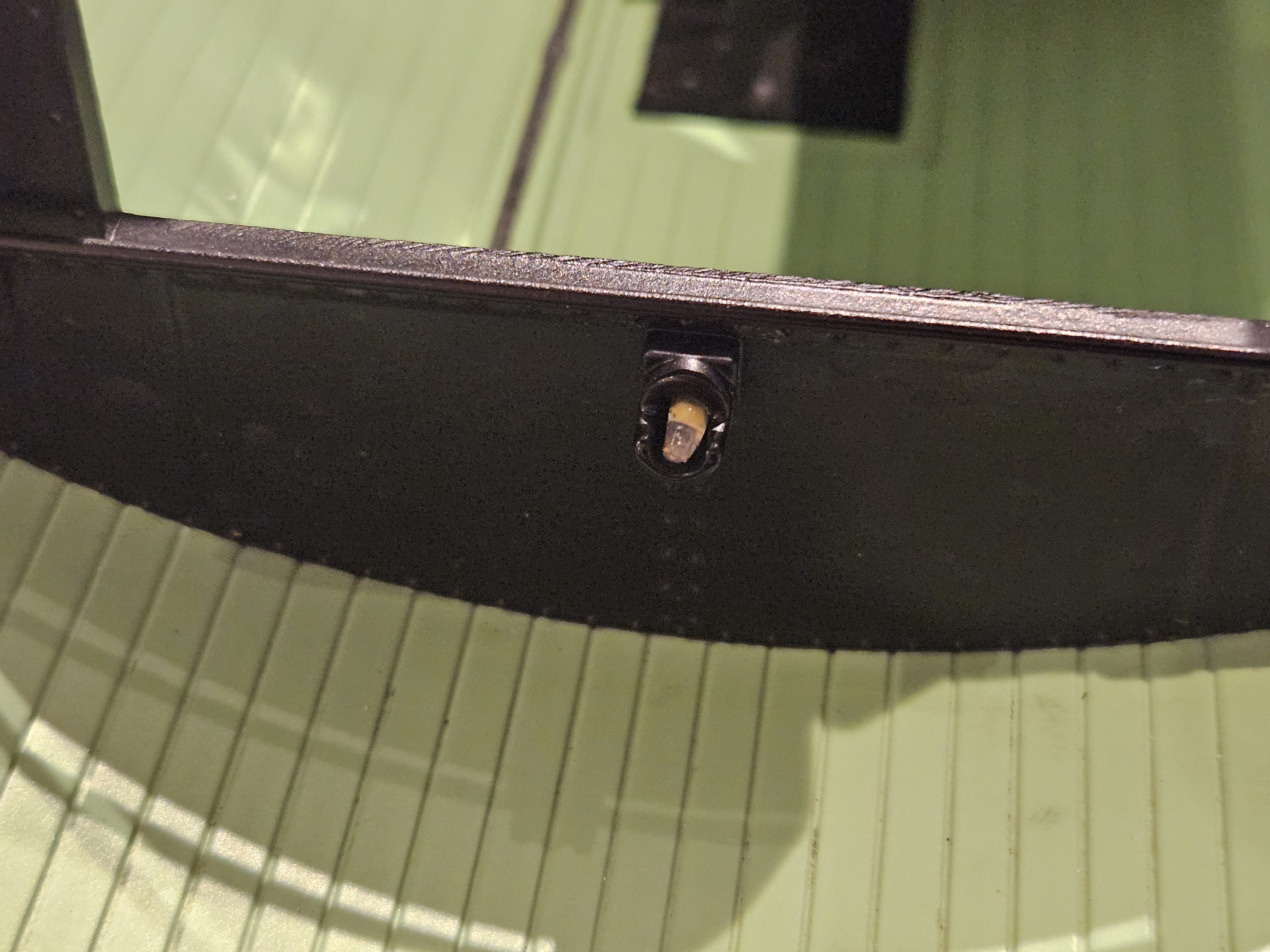

Lampe unterhalb des Führerstands. |
Für die Feuerbüchse sind insgesamt 12 LEDs eingesetzt. Dazu verwendete ich vorhandene orange und gelbe LEDs.
|
Original-Leuchte eingebaut im Inneren der Lok für die Feuerbüchse. |
 |
4 LEDs (2x orange, 2x gelb) mit Metallplatte als Reflektor für die Darstellung der Feuerbüchse. |
 |
Auf der Unterseite der Platine "Decoder" sind insgesamt 8 LEDs in Gelb und Orange am Rand angeordnet. |
|

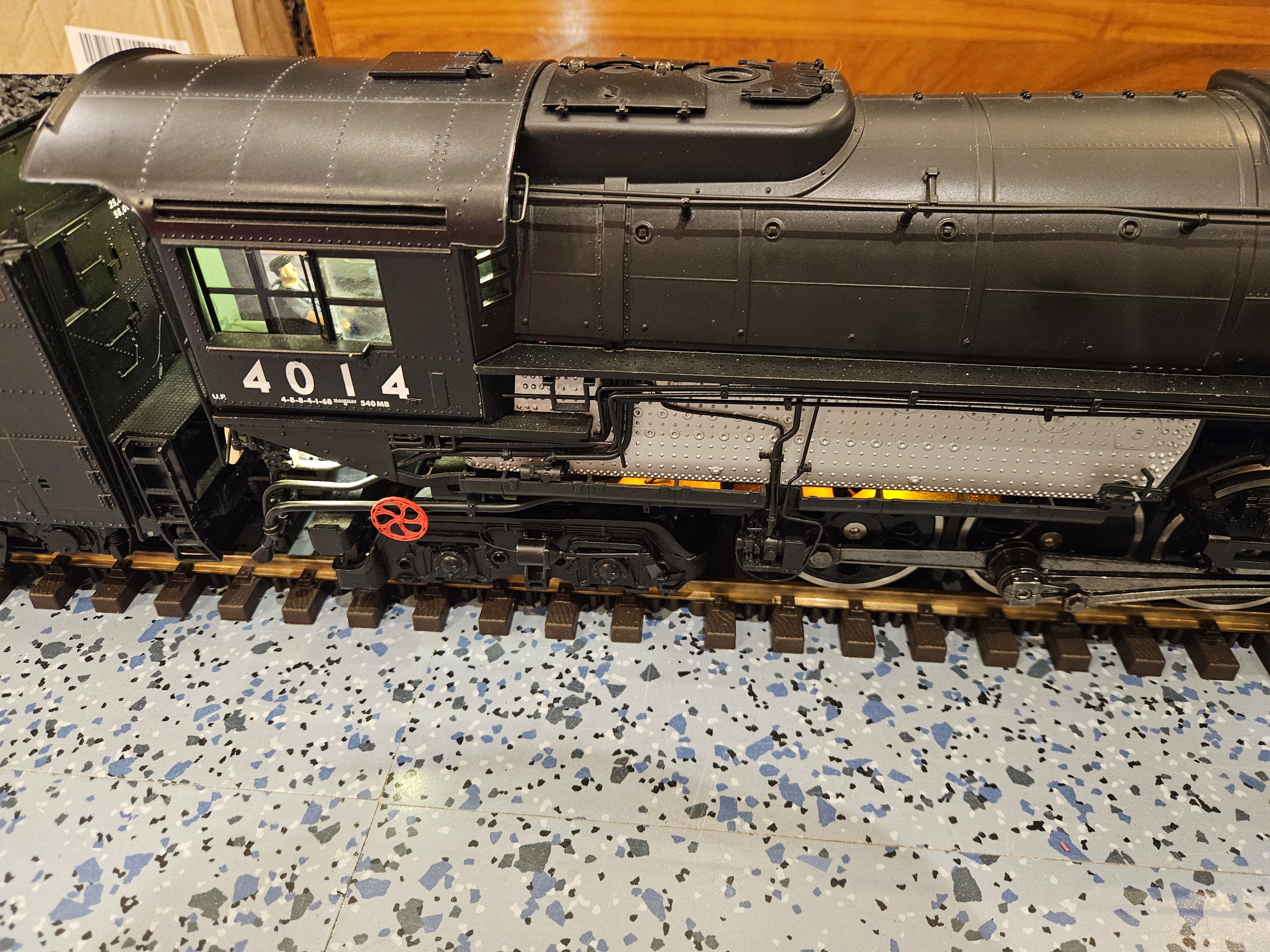

Blick von hinten in den Führerstand mit eingeschalteter Beleuchtung und Feuerbüchse. |
 |
Feuerbüchse seitlich an der Lok sichtbar. |
 |

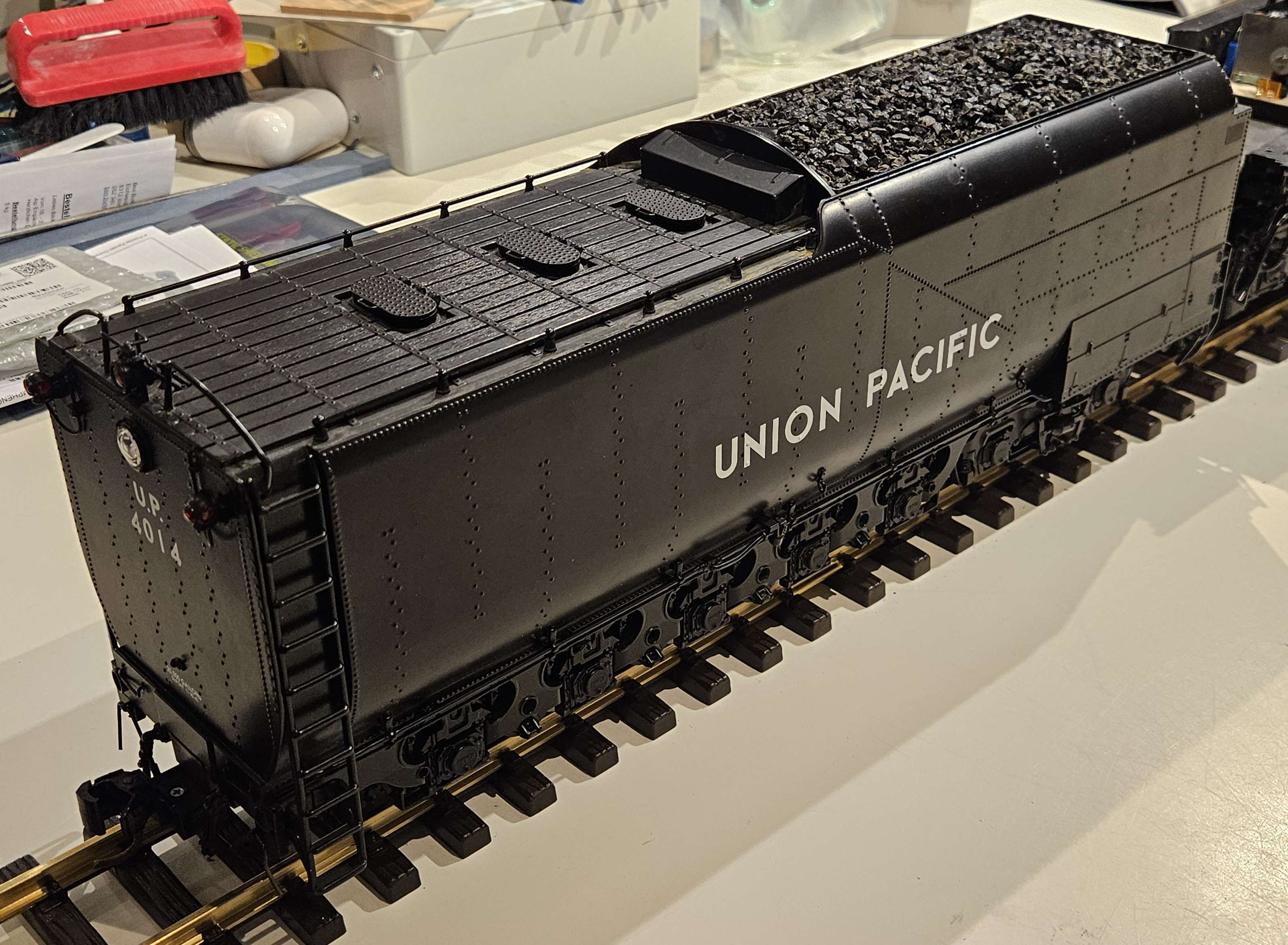

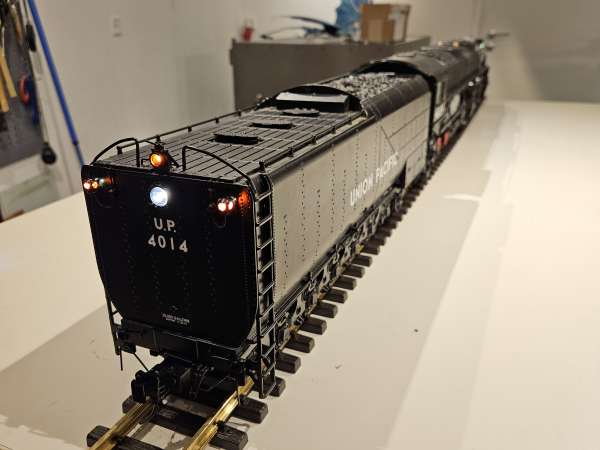

Für den Tender werden 3 LEDs und eine 3mm LED für den Scheinwerfer benötigt. |
 |

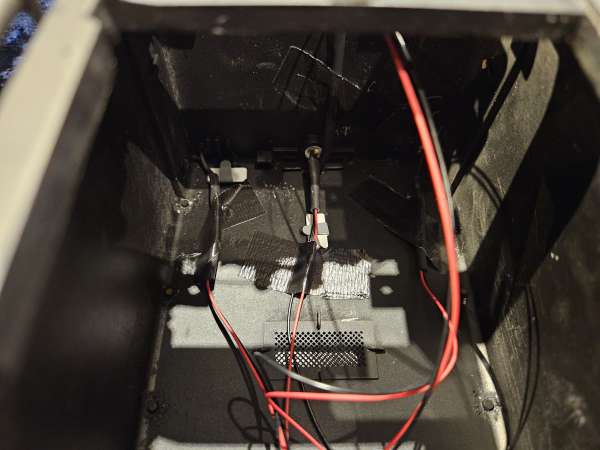

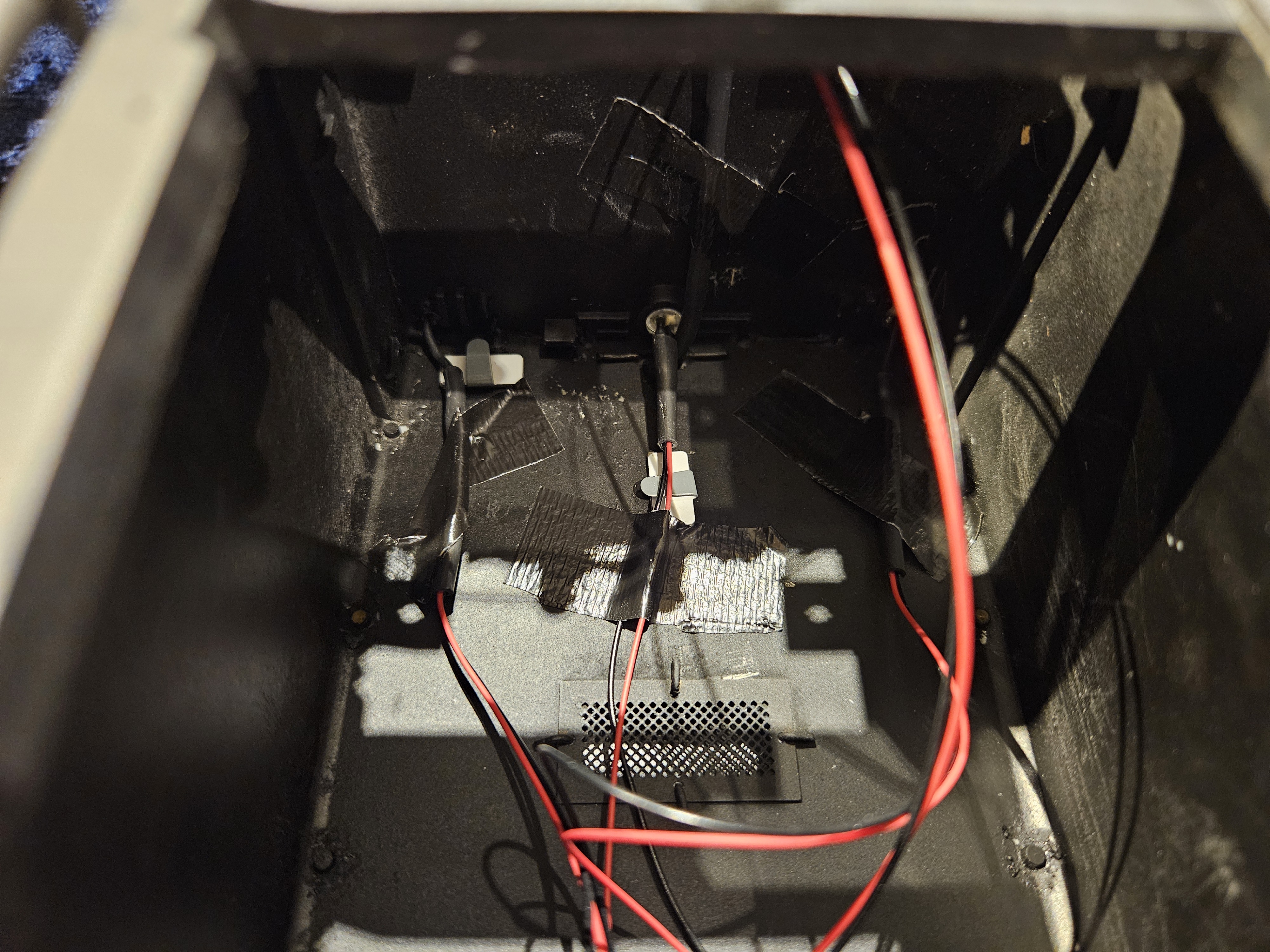

Blick Rückseite Tender im Inneren. Die Bohrung im Scheinwerfer muss für den Reflektor der 3mm LED muss vorsichtig vergrössert werden. |
 |
Beleuchtung hinten am Tender (2 Positionslampen, 1 Rücklampe und 1 Scheinwerfer). |
 |
Rückseite der Rücklampe. |
 |

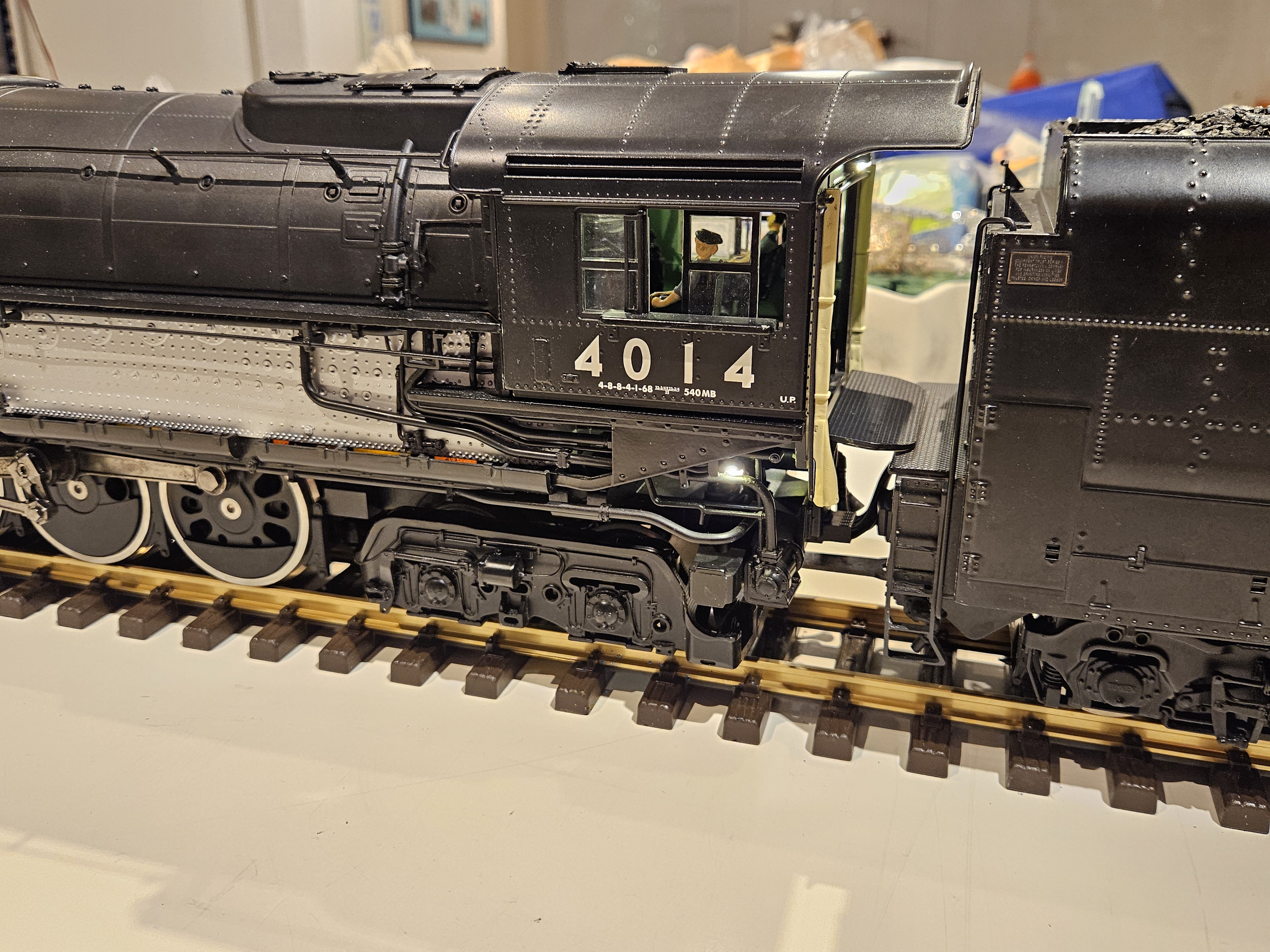

Endresultat des Tenders mit der Beleuchtung. |
