LGB 20460 FO HGe 2/2 Zahnradlok



Die hier beschriebenen Änderungen erfolgen auf eigenes Risiko !

Home Gartenbahn Umbauten

Inhalt

Hinweis: Sie können bei allen Fotos eine bessere Version betrachten. Klicken Sie einfach auf das Bild.


Vorbild

Wikipedia

Zum Anfang

Modell

LGB-Nummer
Lok-Nummer
Decoder
2046
20460
21
Analog
2146
21460
3
Analog
22460
4
Analog
24460
24
Onboard-Decoder
Zum Anfang

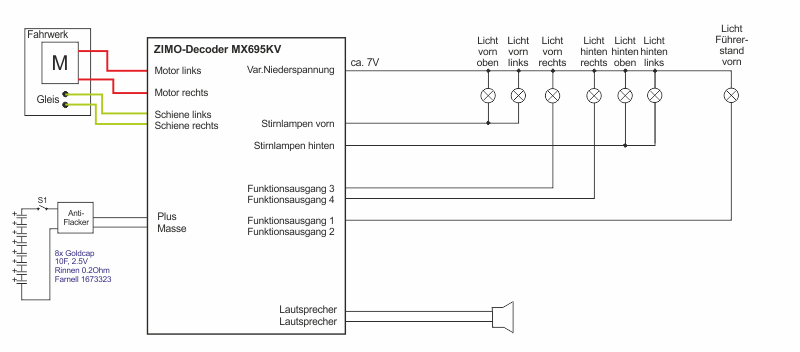

Schema

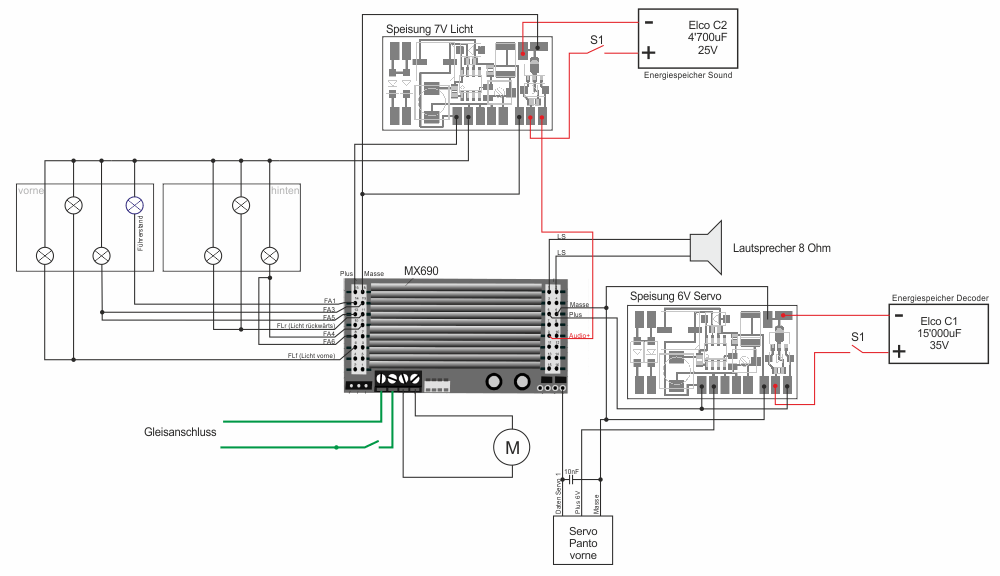

Ich baute in diese Lok den Decoder MX690 von ZIMO ein. Als Soundprojekt entschied ich mich für die RhB Ge 2/4 von Heinz Däppen (Link), da es für die HGe 2/2 keinen passenden Sound gibt. Die gesamte Original-Elektrik wurde entfernt und das folgende Schema realisiert. Die Ansteuerung der Lampen muss exakt nach diesem Schema gemacht werden, damit das Soundprojekt korrekt funktioniert.


Schema als PDF (1.4MB)

Teil Beschreibung Bezugsquelle Artikel-Nr.
C1 Elko 15'000uF 35V Distrelec (CH)
C2 Elko 4'700uF 35V Distrelec (CH)
S1 Schalter ON-ON 2pol Distrelec (CH)
- Decoder MX690 Zimo (A)
- Sound Ge 2/4 zu MX690 www.sound-design.white-stone.ch
2x Spannungsadapter www.beathis.ch
Zum Anfang

Umbau

Die Demontage der 20460 gestaltete sich relativ einfach. Ich löste die 4 Schrauben auf der Unterseite, so dass ich das Gehäuse vom Fahrwerk trennen konnte. Nach Entfernen des Laufstegs und des Rohres auf dem Dach löste ich die 4 Schrauben und trennte das Dach vom Gehäuse.
Nun entfernte ich die Original-Platine und kappte alle Kabelverbindungen.
Den Decoder klemmte ich mit Hilfe eines Kabelbinders am Gewicht fest. Nun schloss ich die Kabel vom Gleiskontakt und Motor gemäss obigem Schema am Decoder an.

Sofort machte ich eine erste Testfahrt, um zu prüfen, ob der Decoder korrekt läuft. Als dieser Test erfolgreich war, ging es weiter.
Ich demontierte die beiden Platinen für die Beleuchtung vorsichtig und entfernte die 5V-Lampen. Da ich die rechte, untere Lampe mit Hilfe des ZIMO-Decoders steuern wollte, entfernte ich die Diode und alle Kabel. Nun lötete ich ein neues, genügend langes 3adriges Flachbandkabel gemäss nebenstehendem Bild an.
An die Lampe für die Beleuchtung des Führerstandes lötete ich ebenfalls ein neues, genügend langes Flachbandkabel an.
Nun setzte ich überall 24V-Lampen ein und baute die Platinen wieder ein.
An der Rückwand des Führerstandes befestigte ich eine kleine Platine (Laborplatine) und schloss alle Kabel der Lampen gemäss Schema an. Diese Platine dient als reiner Verteilprint und kann ev. auch weggelassen werden. Diese Platine wurde mittels Flachbandkabel mit dem Decoder verbunden.
Das nebenstehende Bild zeigt das Gehäuse mit montiertem Dach und angeschlossenem Verteilprint. Beachte, dass die Lok von unten fotografiert wurde.
Nun setzte ich das Gehäuse provisorisch auf das Fahrwerk und änderte einige CVs (alle Werte sind hexadezimal) im Decoder. Für das Fahrverhalten änderte ich CV3=0x03, CV4=0x03, CV9=0x00 (16kHz), CV56=0x21 und CV58=0xA0. Für die Beleuchtung setzte ich folgende Werte CV33=0x09, CV34=0x42 und CV61=0x6.

Nachdem alles korrekt funktioniert hatte, baute ich die Lok definitiv zusammen und befestigte das Rohr und den Laufsteg auf dem Dach mit einem Tropfen Klebstoff.
